Tempat asal:
Cina
Nama merek:
JFOPT
Sertifikasi:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Nomor model:
MPO - MPO 48F OM4 LSZH Heather violet 0,5m Branchout Pullingeye
Hubungi kami

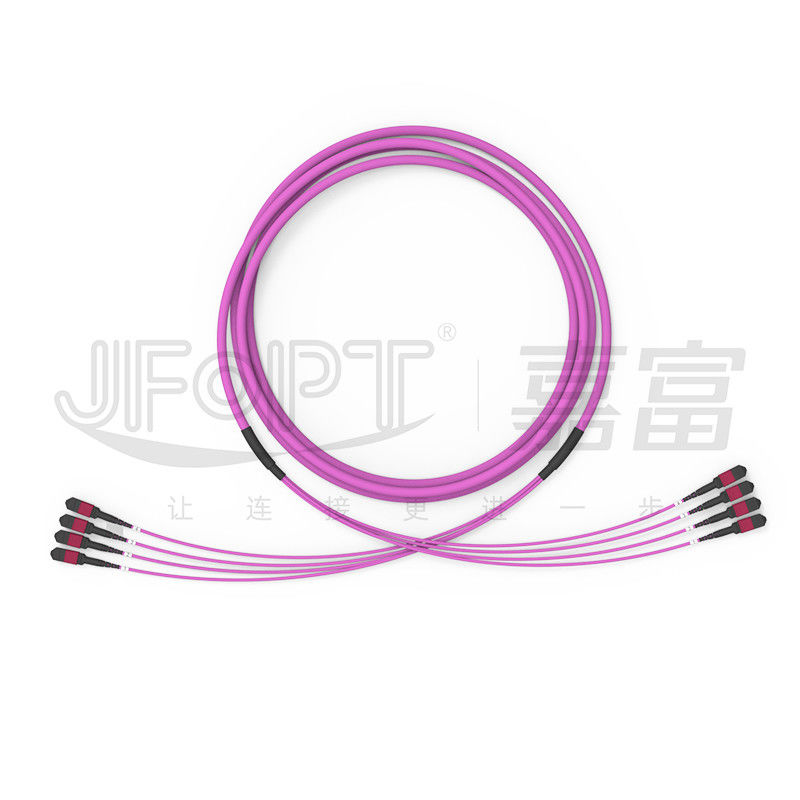

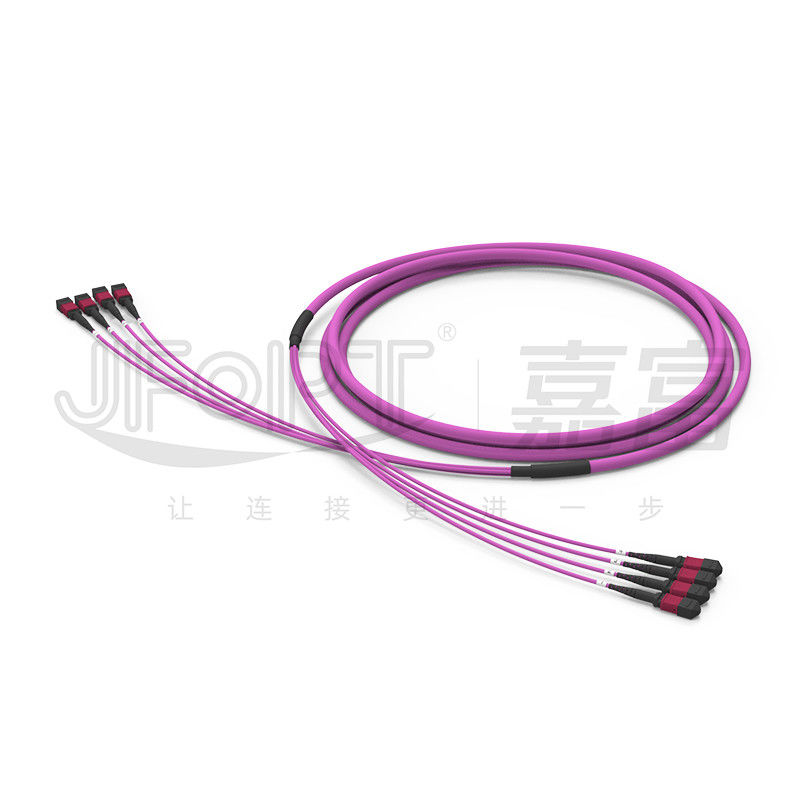

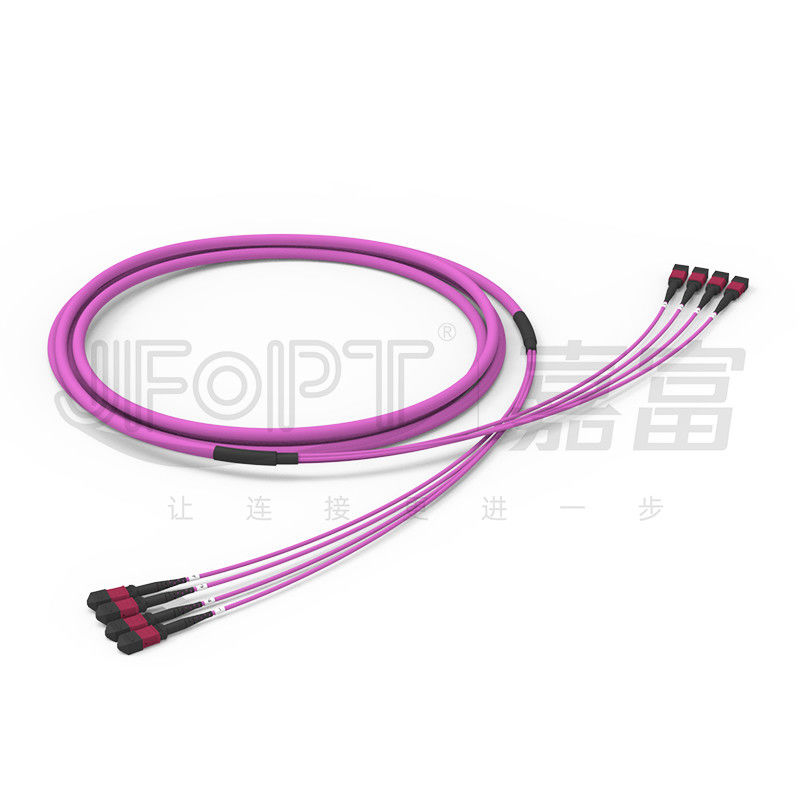

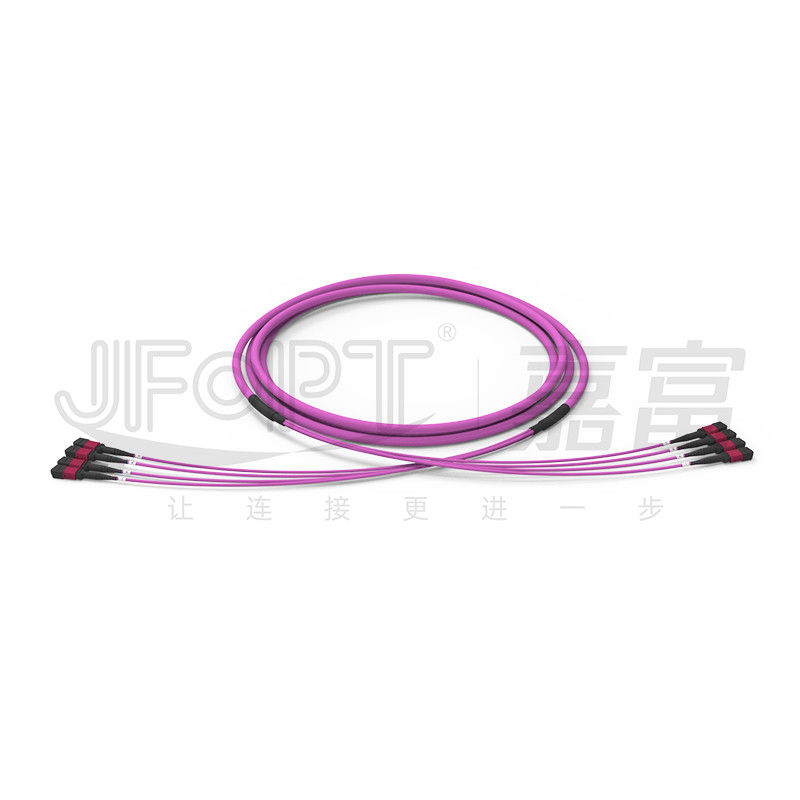

Kabel Batang MPO 48 Cores 4 - Unit Backbone Jumper OM4 Violet Ungu Cabang 0,5m Dengan Mata Menarik
MPO 48-core 4-unit OM4 backbone fiber jumper memiliki 4 konektor MPO dengan masing-masing 12 fiber di setiap ujungnya.Setiap ujungnya memiliki 4 cabang terminasi yang dibungkus dengan alat penarik mata dengan jaring.Ujung jaring kit mata penarik dipasang pada jumper tulang punggung, dan saat traksi diterapkan, jaring akan dikencangkan, mendistribusikan gaya tarikan pada jaket luar jumper tulang punggung melalui gesekan, mengurangi kemungkinan kerusakan pada struktur cabang.Jumper tulang punggung JFOPT OM4 tersedia dalam berbagai warna dan juga dapat disesuaikan agar sesuai dengan warna konektor, memastikan tampilan yang menyatu dan menyenangkan secara estetika.
* Fitur
|
① Menggunakan inti serat OM4 tahan tekukan berkualitas tinggi |
②Cocok untuk koneksi dalam ruangan pada aplikasi 40/100G |
||||
|
|
|
||||
|
③ Menggabungkan peralatan penarik mata |
④ Tidak ada struktur cabang, memberikan transmisi gaya yang lebih stabil |
||||
|
|
|
||||
* Aplikasi
1. Kabel ruang pusat data.
Sistem komunikasi optik 2.40G/100G, modul optik QSFP.
3. Sistem komunikasi serat optik, jaringan TV kabel, jaringan telekomunikasi.
4. Jaringan area lokal (LAN), jaringan area luas (WAN), FTTx.
* Parameter Konektor MPO
|
Tipe Konektor |
Kerugian penyisipan |
Mengembalikan kerugian |
|||
|
Khas |
Maksimum |
||||
|
Konektor MPO |
Standar SM |
0,2dB |
0,75dB |
APC≥60dB |
|
|
Kerugian Rendah SM |
0,1dB |
0,35dB |
|||
|
Standar MM |
0,2dB |
0,6dB |
PC≥25dB |
||
|
MM Kerugian Rendah |
0,1dB |
0,35dB |
|||
|
Pria/Wanita |
Pria: dengan Pin, Wanita: tanpa Pin |
||||
* Parameter Geometris 3D
|
Item |
Maks |
Min |
||
|
Radius kelengkungan (mm) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Sudut (°) |
X |
0,15 |
-0,15 |
|
|
Y(APC) |
8.2 |
7.8 |
||
|
Y(BU) |
0,2 |
-0,2 |
||
|
Radius kelengkungan inti optik (mm) |
- |
1 |
||
|
Tinggi serat (nm) |
3500 |
1000 |
||
|
Perbedaan tinggi serat yang berdekatan (nm) |
500 |
T/A |
||
|
Coplanar negatif maksimum (nm) |
300 |
T/A |
||
*Parameter Kabel
|
Barang |
Parameter |
||||||
|
Jenis Serat |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
Jumlah Serat |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
Jumlah Satuan |
12 core/unit |
12 core/unit |
12 core/unit |
12 core/unit |
12 core/unit |
12 core/unit |
24 core/unit |
|
Anggota Kekuatan Pusat |
/ |
/ |
FRP |
||||
|
Diameter Luar Unit Sub-Kabel |
3.0mm |
||||||
|
Bahan Jaket Unit Sub Kabel |
PVC / LSZH |
||||||
|
Warna Jaket Unit Sub Kabel |
Kuning / Oranye / Hijau / Heather Violet / Kustomisasi |
||||||
|
Anggota Kekuatan Unit Sub-Kabel |
benang aramid |
||||||
|
Diameter Jaket Luar |
9.5mm |
9.5mm |
11,5mm |
13,5mm |
17.0mm |
||
|
Bahan Jaket Luar |
PVC / LSZH |
||||||
|
Warna Jaket Luar |
Kuning / Oranye / Hijau / Heather Violet / Kustomisasi |
||||||
|
Kekuatan Tarik (Jangka Panjang) |
300N |
200N |
400N |
800N |
1600N |
||
|
Kekuatan Tarik (Jangka Pendek) |
600N |
400N |
1000N |
1500N |
3000N |
||
|
Crush Resistance (Jangka Panjang) |
300N/10cm |
||||||
|
Crush Resistance (Jangka Pendek) |
1000N/10cm |
||||||
|
Radius Tekuk Minimum (Dinamis) |
20D |
||||||
|
Radius Tekuk Minimum (Statis) |
10D |
||||||
|
Suhu Operasional |
-20~60℃ |
||||||
|
Suhu Penyimpanan |
-20~60℃ |
||||||
|
Peringkat Api |
OFN / OFNR / OFNP |
||||||
*Pilihan Warna Konektor
|
konektor MPO |
||||
|
SM |
Hijau |
Kuning |
||
|
Referensi nomor warna PANTONE 2270C |
Nomor warna referensi PANTONE 100C |
|||
|
|
|
|||
|
MM |
Krem |
Aqua |
||
|
Referensi nomor warna PANTONE 7534C |
Nomor warna referensi PANTONE 2226C |
|||
|
|
|
|||
|
Ungu |
- |
|||
|
Referensi nomor warna PANTONE 7641C |
||||
|
|
||||
* Opsi Booting
|
boot MPO |
||||
|
Jenis |
Spesifikasi |
Kabel yang berlaku |
Gambar |
Gambar |
|
Sepatu bot bundar |
3.0 panjang boot 33mm |
3.0/3.2 |
|
|
|
3.0 panjang boot 17mm |
3.0/3.2 |
|
|
|
|
Sepatu bot persegi |
3.0 panjang boot 25mm |
3.0/3.2 |
|
|
|
Tarik tab |
Universal untuk semua sepatu bot |
Universal |
|
|
* Pemilihan Polaritas
|
Kabel Patch 12F |
||||
|
|
* Kemasan Produk
|
|
|
|
Tas anti-statis yang menebal |
Karton menebal |
* Kekuatan Pabrik
|
Profesional: JFOPT telah berfokus pada produksi jumper MPO selama lebih dari 10 tahun.Dengan teknologi profesional dan set lengkap peralatan merek kelas satu (SUMIX/JRG/OPTOTEST), ini dapat menghasilkan jumper MPO berkualitas tinggi dan berkinerja tinggi. |
|
||||
|
Kapasitas produksi: JFOPT memiliki 5 jalur produksi MPO, memungkinkan produksi kabel trunk MPO dalam jumlah besar dan cepat untuk memenuhi permintaan pelanggan. |
|
||||
|
Kontrol kualitas: JFOPT menerapkan langkah-langkah kontrol kualitas yang ketat di setiap tahap, mulai dari bahan mentah hingga proses produksi, dengan pemeriksaan dan pemantauan kualitas profesional.Kami melakukan 100% pengujian interferometer 3D/pengujian pengembalian kerugian/pemeriksaan akhir untuk memastikan kualitas produk. |
|
||||
|
Menetapkan standar: JFOPT dapat merumuskan dan menerapkan standar produksi jumper MPO secara ketat sesuai dengan kebutuhan pengguna untuk memastikan konsistensi produk dan stabilitas kinerja. |
|
||||
|
Inovasi teknologi: JFOPT berfokus pada inovasi teknologi dan memiliki tim R&D profesional untuk terus mengembangkan jumper MPO dengan fungsi yang lebih canggih dan kinerja yang lebih tinggi. |
|
||||
|
Layanan dan Dukungan Teknis: JFOPT menyediakan layanan pra-penjualan dan purna jual yang komprehensif, termasuk konsultasi teknis, rekomendasi produk, pemeliharaan purna jual, dll., untuk memenuhi kebutuhan pelanggan dan memastikan kepuasan pelanggan. |
|
||||
* Sering Tanya Jawab
1.Masalah apa yang harus diperhatikan saat menyesuaikan jumper MPO?
Panjang jumper MPO/bahan kabel/jenis serat dan jumlah inti/konektor pria/wanita/standar kehilangan/warna/label dan persyaratan khusus lainnya.
2.Bagaimana jumper MPO kami memastikan parameter stabil?
MPO jumper JFOPT 100% lulus uji interferensi 3D dan 100% lulus uji insertion return loss untuk memastikan parameter stabil.
3. Waktu tunggu kami?
Kami dapat memproduksi 30.000+ konektor MPO per bulan, yang dapat sepenuhnya menjamin pengiriman cepat Anda.
4. Apa produk turunan MPO lain yang kami buat?
Kami juga dapat memproduksi produk terkait MPO seperti pemutus sirkuit MPO/attenuator MPO/konektor transisi pria-ke-wanita MPO/kawat jumper MT.
