Tempat asal:
Cina
Nama merek:
JFOPT
Nomor model:
MPO/P(F)-MPO/P(F)-12F-OM3-3.0-LSZH-SL-B-1M
Hubungi kami

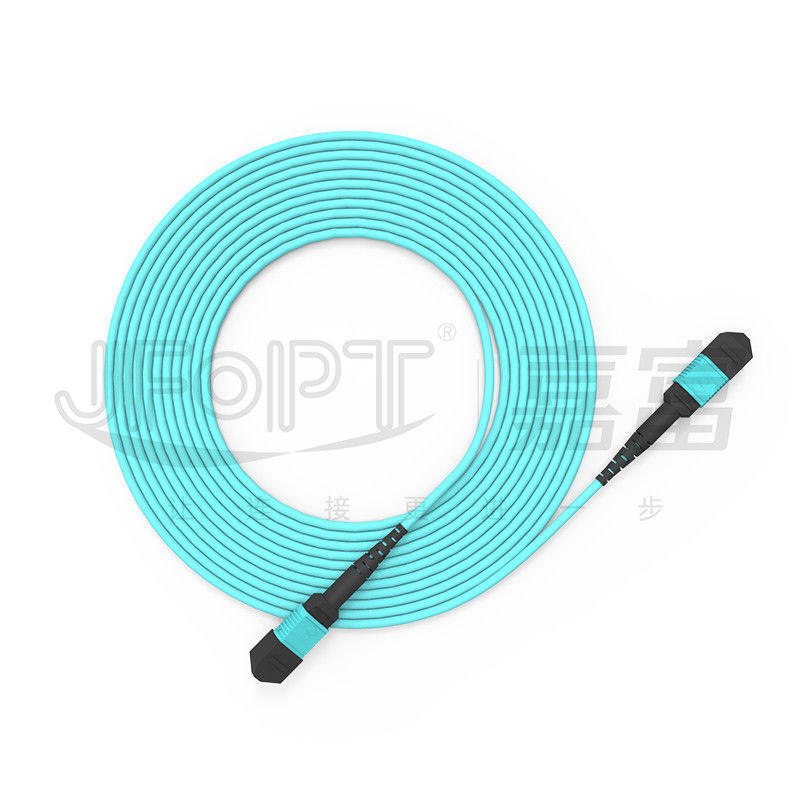

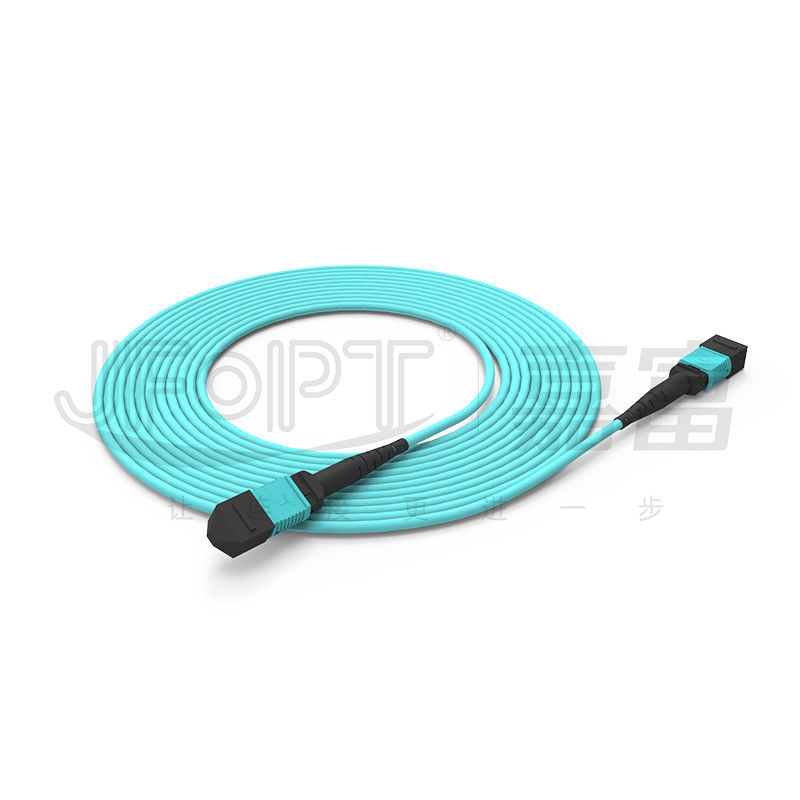

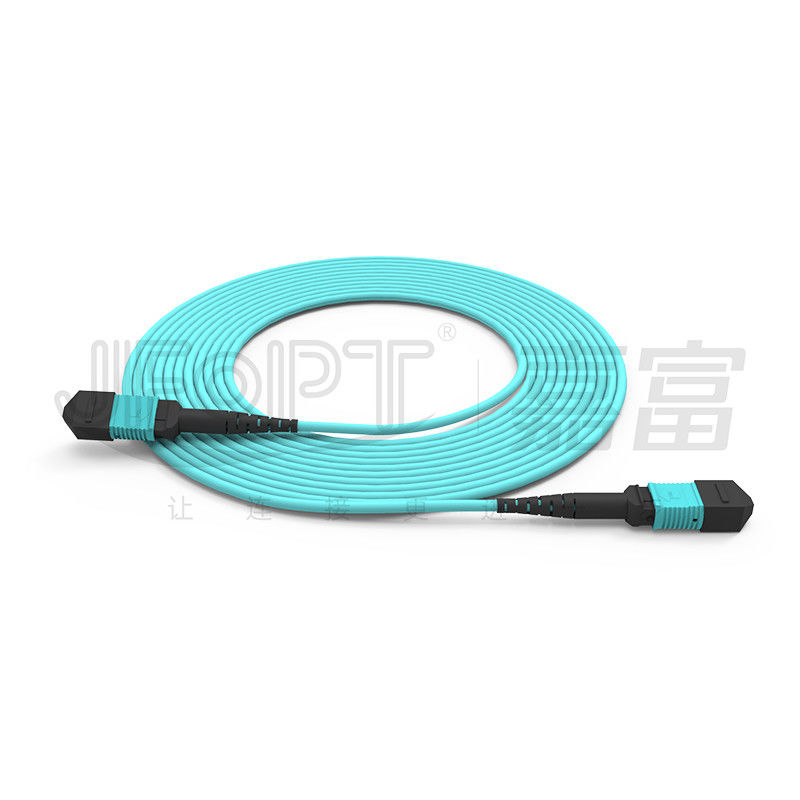

12 - inti kabel batang MPO multimode 50/125 3.0mm LSZH aqua B polaritas
Kabel trunk MPO-MPO adalah kabel jumper serat optik kepadatan tinggi.Ferrule MT-nya terbuat dari resin, dengan stabilitas dan keandalan yang sangat baik, memastikan lebih dari 500 perkawinan.Kabel trunk JFOPT MPO dibuat dengan kabel optik berkualitas tinggi, menawarkan kinerja transmisi kehilangan penyisipan yang rendah.Berkat bahan aramid dan jaket kabel yang unggul, mereka juga memiliki kekuatan tarik dan stabilitas suhu yang lebih baik.Kabel trunk menjalani beberapa proses pengujian kualitas yang ketat untuk memastikannya memenuhi standar kualitas tertinggi.Kami menyediakan layanan yang disesuaikan dengan berbagai panjang dan jenis kabel untuk memenuhi kebutuhan spesifik Anda.Selain itu, kami menawarkan layanan pra-penjualan dan purna jual yang komprehensif serta dukungan teknis untuk memastikan kepuasan Anda.
* Fitur
|
① koneksi 12 serat |
② Dibuat dengan serat OM3 yang tidak bengkok untuk meningkatkan stabilitas transmisi |
||||
|
|
|
||||
|
③ Ferrule multi-inti MT berkualitas tinggi dan rendah kerugian |
④100% dihentikan dan diuji untuk memastikan kinerja transmisi |
||||
|
|
|
||||
|
⑤ Cocok untuk kabel kepadatan tinggi |
⑥ Instalasi lebih cepat, mengurangi waktu operasional |
||||
|
|
|
||||
* Aplikasi
1.Pengkabelan pusat data
Sistem komunikasi optik 2.40G/100G, modul optik QSFP
3. Sistem komunikasi serat optik, jaringan TV kabel, jaringan telekomunikasi
4. Jaringan area lokal (LAN), jaringan area luas (WAN), FTTx
* Parameter Konektor MPO/MTP
|
Tipe Konektor |
Kerugian penyisipan |
Mengembalikan kerugian |
|||
|
Khas |
Maksimum |
||||
|
Konektor MPO |
Standar SM |
0,2dB |
0,75dB |
APC≥60dB |
|
|
Kerugian Rendah SM |
0,1dB |
0,35dB |
|||
|
Standar MM |
0,2dB |
0,6dB |
PC≥25dB |
||
|
MM Kerugian Rendah |
0,1dB |
0,35dB |
|||
|
Konektor MTP |
Standar SM |
0,25dB |
0,5dB |
APC≥60dB |
|
|
Kerugian Rendah SM |
0,12dB |
0,25dB |
|||
|
Standar MM |
0,2dB |
0,45dB |
PC≥25dB |
||
|
MM Kerugian Rendah |
0,12dB |
0,25dB |
|||
|
Pria/Wanita |
Pria: dengan Pin, Wanita: tanpa Pin |
||||
* Parameter Geometris 3D (Opsional)
|
Item |
Maks |
Min |
||
|
Radius kelengkungan (mm) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Sudut (°) |
X |
0,15 |
-0,15 |
|
|
Y(APC) |
8.2 |
7.8 |
||
|
Y(BU) |
0,2 |
-0,2 |
||
|
Radius kelengkungan inti optik (mm) |
- |
1 |
||
|
Tinggi serat (nm) |
3500 |
1000 |
||
|
Perbedaan tinggi serat yang berdekatan (nm) |
500 |
T/A |
||
|
Coplanar negatif maksimum (nm) |
300 |
T/A |
||
*Pilihan Warna Konektor
|
konektor MPO |
||||
|
Modus tunggal |
Hijau |
Kuning |
||
|
Referensi nomor warna PANTONE 2270C |
Nomor warna referensi PANTONE 100C |
|||
|
|
|
|||
|
Multimode |
Krem |
Aqua |
||
|
Referensi nomor warna PANTONE 7534C |
Nomor warna referensi PANTONE 2226C |
|||
|
|
|
|||
|
Ungu |
- |
|||
|
Referensi nomor warna PANTONE 7641C |
||||
|
|
||||
|
konektor MTP |
||||
|
Modus tunggal |
Hijau |
Kuning |
||
|
Nomor warna referensi PANTONE 346C |
Nomor warna referensi PANTONE 106C |
|||
|
|
|
|||
|
Multimode |
Krem |
Hitam |
||
|
Nomor warna referensi PANTONE 7534U |
Nomor warna referensi PANTONE Black 6C |
|||
|
|
|
|||
|
Aqua |
Heather Violet |
|||
|
Nomor warna referensi PANTONE 310C |
Referensi nomor warna PANTONE 1905C |
|||
|
|
|
|||
|
Munsel Violet |
Magenta |
|||
|
Nomor warna referensi PANTONE 2587C |
Nomor warna referensi PANTONE 208C |
|||
|
|
|
|||
|
Hijau limau |
|
|||
|
Nomor warna referensi PANTONE 375C |
||||
|
|
||||
* Parameter Kabel Optik
|
Barang |
Parameter |
|||
|
Jenis serat |
Opsional G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Jumlah serat |
Opsional 8/12/16/24 |
|||
|
Elemen penguat |
benang aramid |
|||
|
Bahan sarung luar |
LSZH/PVC/TPU opsional |
|||
|
Diameter selubung luar |
3.0mm |
|||
|
Warna sarung luar |
Dibuat khusus |
|||
|
Maks.Kekuatan tarik (jangka panjang) |
80N |
|||
|
Maks.Kekuatan Tarik (jangka pendek) |
150N |
|||
|
Maks.resistensi menghancurkan (jangka panjang) |
100N/cm |
|||
|
Maks.menghancurkan resistensi (jangka pendek) |
500N/cm |
|||
|
Radius tekukan minimum (dinamis) |
20D |
|||
|
Radius tekukan minimum (statis) |
10D |
|||
|
Suhu Operasional |
-20~60℃ |
|||
|
Suhu penyimpanan |
-20~60℃ |
|||
|
Tahan api |
OFN/OFNR/OFNP opsional |
|||
* Opsi Booting
|
boot MPO |
||||
|
Jenis |
Spesifikasi |
Kabel yang berlaku |
Gambar |
Gambar |
|
Sepatu bot bundar |
3.0 panjang boot 33mm |
3.0/3.2 |
|
|
|
3.0 panjang boot 17mm |
3.0/3.2 |
|
|
|
|
4.0 panjang boot 33mm |
3,8/4,0 |
|
|
|
|
Sepatu bot persegi |
3.0 panjang boot 25mm |
3.0/3.2 |
|
|
|
4.0 panjang boot 17mm |
3,8/4,0 |
|
|
|
|
Boot Kabel Pita |
2.5*5.0 boot panjang 22mm |
2.5*5.0 |
|
|
|
Boot serat Pita Telanjang |
Panjang boot serat Pita Telanjang 19mm |
Serat Pita Telanjang |
|
|
|
Tarik tab |
Universal untuk semua sepatu bot |
Universal |
|
|
|
jenis boot MTP |
||||
|
Jenis |
Spesifikasi |
Kabel yang berlaku |
Gambar |
Gambar |
|
Sepatu bot bundar |
2.0 panjang boot 33.2mm |
2.0 |
|
|
|
3.0 panjang boot 33.2mm |
2,5/3,0 |
|
|
|
|
3.0 panjang boot 16mm |
3.0 |
|
|
|
|
3.0 panjang boot yang bisa ditekuk 33.6mm |
3.0 |
|
|
|
|
3.6 panjang boot 33.2mm |
3.6 |
|
|
|
|
3.6 panjang boot 16mm |
3.6 |
|
|
|
|
3.6 panjang boot yang bisa ditekuk 33.6mm |
3.6 |
|
|
|
|
4.5 panjang boot 33.2mm |
4,0/4,5 |
|
|
|
|
5.5 panjang boot 33.2mm |
5.0/5.5 |
|
|
|
|
Boot kabel |
3.0*6.0 boot panjang 33.2mm |
3.0*6.0 |
|
|
|
2.5*5.0 boot panjang 21.3mm |
2.5*5.0 |
|
|
|
|
Boot serat pita telanjang |
Panjang boot serat pita telanjang 19mm |
Serat Pita Telanjang |
|
|
|
Tekan tab |
Universal untuk semua sepatu bot |
Universal |
|
|
* Pemilihan Polaritas
|
Kabel Patch 12F |
||||
|
|
||||
|
Kabel Patch 24F |
||||
|
|
* Kemasan Produk
|
|
|
|
Tas anti-statis yang menebal |
Karton menebal |
* Kekuatan Pabrik
|
Profesional: JFOPT telah berfokus pada produksi jumper MPO selama lebih dari 10 tahun.Dengan teknologi profesional dan set lengkap peralatan merek kelas satu (SUMIX/JRG/OPTOTEST), ini dapat menghasilkan jumper MPO berkualitas tinggi dan berkinerja tinggi. |
|
||||
|
Kapasitas produksi: JFOPT memiliki 5 jalur produksi MPO, memungkinkan produksi kabel trunk MPO dalam jumlah besar dan cepat untuk memenuhi permintaan pelanggan. |
|
||||
|
QC: JFOPT menerapkan kontrol kualitas yang ketat di setiap langkah, mulai dari bahan mentah hingga produksi.Kami melakukan inspeksi dan pemantauan kualitas profesional, termasuk pengujian interferometer 3D 100%, pengujian penyisipan kerugian, dan pemeriksaan permukaan akhir, untuk memastikan kualitas produk. |
|
||||
|
Menetapkan standar: JFOPT dapat merumuskan dan menerapkan standar produksi jumper MPO secara ketat sesuai dengan kebutuhan pengguna untuk memastikan konsistensi produk dan stabilitas kinerja. |
|
||||
|
Inovasi teknologi: JFOPT berfokus pada inovasi teknologi dan memiliki tim R&D profesional untuk terus mengembangkan jumper MPO dengan fungsi yang lebih canggih dan kinerja yang lebih tinggi. |
|
||||
|
Layanan dan Dukungan Teknis: JFOPT menyediakan layanan pra-penjualan dan purna jual yang komprehensif, termasuk konsultasi teknis, rekomendasi produk, pemeliharaan purna jual, dll., untuk memenuhi kebutuhan pelanggan dan memastikan kepuasan pelanggan. |
|
||||
* Sering Tanya Jawab
1.Masalah apa yang harus diperhatikan saat menyesuaikan jumper MPO?
Panjang jumper MPO/bahan kabel/jenis serat dan jumlah inti/konektor pria/wanita/standar kehilangan/warna/label dan persyaratan khusus lainnya.
2.Bagaimana jumper MPO kami memastikan parameter stabil?
MPO jumper JFOPT 100% lulus uji interferensi 3D dan 100% lulus uji insertion return loss untuk memastikan parameter stabil.
3. Waktu tunggu kami?
Kami dapat memproduksi 30.000+ konektor MPO per bulan, yang dapat sepenuhnya menjamin pengiriman cepat Anda.
4. Apa produk turunan MPO lain yang kami buat?
Kami juga dapat memproduksi produk terkait MPO seperti pemutus sirkuit MPO/attenuator MPO/konektor transisi pria-ke-wanita MPO/kawat jumper MT.
