Tempat asal:
Cina
Nama merek:
JFOPT
Nomor model:
MPO/P(F)-LC/U 12F OM3 3.0 LSZH SL B 1M
Hubungi kami

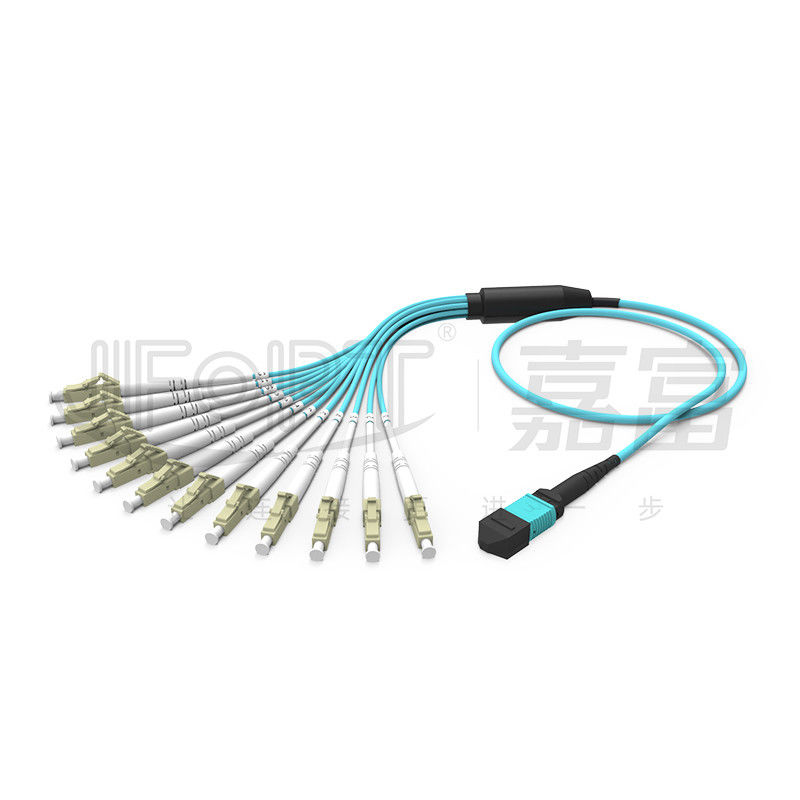

MPO-LC/SC/FC/ST Short Branch Patch Cord - 12 serat MPO - LC Duplex MPO Breakout Cable Multimode 50/125 3.0mm LSZH Aqua B polaritas
Jumper serat cabang MPO / MTP dirancang untuk mengubah konektor MPO / MTP multi-serat menjadi konektor LC / SC / FC / ST serat tunggal menggunakan struktur percabangan.Ini banyak digunakan di lingkungan serat optik terintegrasi dengan kepadatan tinggi seperti pusat data.Jumper serat cabang JFOPT MPO / MTP dibuat dengan serat berkualitas tinggi dari merek terkemuka seperti Corning dan Serat Optik Yangtze, serta ferrules MT dan keramik berkualitas tinggi.Struktur percabangan yang disesuaikan memastikan transmisi data stabil jangka panjang.JFOPT dapat menyediakan berbagai opsi penyesuaian seperti jenis konektor, panjang kabel, panjang cabang, bahan dan diameter cabang, jumlah dan polaritas serat bercabang, dan warna kabel untuk memenuhi kebutuhan kabel yang berbeda.
* Fitur
|
① Koneksi dupleks MPO-LC 12-serat
|
②Dibuat dengan serat OM3 yang tidak sensitif terhadap tikungan untuk meningkatkan stabilitas transmisi
|
|
|
|
③ Ferrules multifiber MT low-loss berkualitas tinggi dan ferrules keramik low-loss
|
④Memanfaatkan serat premium dari merek terkemuka seperti Corning dan Serat Optik Yangtze
|
|
|
|
⑤Tersedia dalam berbagai struktur percabangan seperti tabung furkasi 0.9mm/2.0mm/3.0mm
|
⑥ Pengkabelan berdensitas tinggi, menghemat ruang
|
|
|
|
⑦ Instalasi mudah dan hemat waktu
|
-
|
|
-
|
* Aplikasi
1.Pengkabelan pusat data
Sistem komunikasi optik 2.40G/100G
3. Sistem komunikasi serat optik, jaringan TV kabel, jaringan telekomunikasi
4. Jaringan area lokal (LAN), jaringan area luas (WAN), FTTx
* Parameter Konektor MPO/MTP
|
Tipe Konektor |
Kerugian penyisipan |
Mengembalikan kerugian |
|||
|
Khas |
Maksimum |
||||
|
Konektor MPO |
Standar SM |
0,2dB |
0,75dB |
APC≥60dB |
|
|
Kerugian Rendah SM |
0,1dB |
0,35dB |
|||
|
Standar MM |
0,2dB |
0,6dB |
PC≥25dB |
||
|
MM Kerugian Rendah |
0,1dB |
0,35dB |
|||
|
Konektor MTP |
Standar SM |
0,25dB |
0,5dB |
APC≥60dB |
|
|
Kerugian Rendah SM |
0,12dB |
0,25dB |
|||
|
Standar MM |
0,2dB |
0,45dB |
PC≥25dB |
||
|
MM Kerugian Rendah |
0,12dB |
0,25dB |
|||
|
Pria/Wanita |
Pria: dengan Pin, Wanita: tanpa Pin |
||||
*Parameter Konektor SC/LC/FC/ST
|
Tipe Konektor |
Kerugian penyisipan |
Mengembalikan kerugian |
|
|
SC/LC/FC/ST |
SM |
≤0.3dB |
APC≥60dB |
|
MM |
≤0.3dB |
UPC≥25dB |
|
* Parameter Geometrik 3D MPO/MTP
|
Item |
Maks |
Min |
||
|
Radius kelengkungan (mm) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Sudut (°) |
X |
0,15 |
-0,15 |
|
|
Y(APC) |
8.2 |
7.8 |
||
|
Y(BU) |
0,2 |
-0,2 |
||
|
Radius kelengkungan inti optik (mm) |
- |
1 |
||
|
Tinggi serat (nm) |
3500 |
1000 |
||
|
Perbedaan tinggi serat yang berdekatan (nm) |
500 |
T/A |
||
|
Coplanar negatif maksimum (nm) |
300 |
T/A |
||
* Parameter Geometris SC/LC/FC/ST 3D (Opsional)
|
Item |
UPC |
APC |
||||
|
SC/FC/ST |
LC |
SC/FC |
LC |
|||
|
SM |
MM |
SM |
MM |
SM |
SM |
|
|
Radius kelengkungan (mm) |
10-25 |
7-25 |
5-12 |
|||
|
Offset puncak (μm) |
≤50 |
≤30 |
||||
|
Serat Tertekan (nm) |
±100 |
|||||
|
Penyimpangan sudut (°) |
0 |
8±0,3 |
||||
|
Penyimpangan sudut ikatan (°) |
0 |
±0,5 |
||||
|
Diameter serat (μm) |
123-135 |
|||||
* Pilihan Warna Konektor
|
konektor MPO |
||||
|
Modus tunggal |
Hijau |
Kuning |
||
|
Referensi nomor warna PANTONE 2270C |
Nomor warna referensi PANTONE 100C |
|||
|
|
|
|||
|
Multimode |
Krem |
Aqua |
||
|
Referensi nomor warna PANTONE 7534C |
Nomor warna referensi PANTONE 2226C |
|||
|
|
|
|||
|
Ungu |
- |
|||
|
Referensi nomor warna PANTONE 7641C |
||||
|
|
||||
|
konektor MTP |
||||
|
Modus tunggal |
Hijau |
Kuning |
||
|
Nomor warna referensi PANTONE 346C |
Nomor warna referensi PANTONE 106C |
|||
|
|
|
|||
|
Multimode |
Krem |
Hitam |
||
|
Nomor warna referensi PANTONE 7534U |
Nomor warna referensi PANTONE Black 6C |
|||
|
|
|
|||
|
Aqua |
Heather Violet |
|||
|
Nomor warna referensi PANTONE 310C |
Referensi nomor warna PANTONE 1905C |
|||
|
|
|
|||
|
Munsel Violet |
Magenta |
|||
|
Nomor warna referensi PANTONE 2587C |
Nomor warna referensi PANTONE 208C |
|||
|
|
|
|||
|
Hijau limau |
- |
|||
|
Nomor warna referensi PANTONE 375C |
||||
|
|
||||
|
konektor LC |
||||
|
Modus tunggal |
Biru |
Hijau |
||
|
|
|
|||
|
Multimode |
Krem |
Aqua |
||
|
|
|
|||
|
Heather Violet |
Hijau limau |
|||
|
|
|
|||
* Parameter Kabel Optik
|
Barang |
Parameter |
|||
|
Jenis serat |
Opsional G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Jumlah serat |
Opsional 8/12/16/24 |
|||
|
Elemen penguat |
benang aramid |
|||
|
Bahan sarung luar |
LSZH/PVC/TPU opsional |
|||
|
Diameter selubung luar |
3.0mm |
|||
|
Warna sarung luar |
Dibuat khusus |
|||
|
Maks.Kekuatan tarik (jangka panjang) |
80N |
|||
|
Maks.Kekuatan Tarik (jangka pendek) |
150N |
|||
|
Maks.resistensi menghancurkan (jangka panjang) |
100N/cm |
|||
|
Maks.menghancurkan resistensi (jangka pendek) |
500N/cm |
|||
|
Radius tekukan minimum (dinamis) |
20D |
|||
|
Radius tekukan minimum (statis) |
10D |
|||
|
Suhu Operasional |
-20~60℃ |
|||
|
Suhu penyimpanan |
-20~60℃ |
|||
|
Tahan api |
OFN/OFNR/OFNP opsional |
|||
* Opsi Konektor LC
|
Pemilihan produk dupleks |
|||||
|
Diameter kabel |
Jenis boot |
Gambar |
Menggambar |
||
|
2.0mm |
Standar |
|
|
||
|
3.0mm |
Standar |
|
|
||
|
Pemilihan produk tunggal |
|||||
|
Diameter kabel |
Jenis boot |
Gambar |
Menggambar |
||
|
0,9mm |
Standar |
|
|
||
|
2.0mm |
Standar |
|
|
||
|
3.0mm |
Standar |
|
|
||
*Opsi Percabangan
|
|
|
|
Struktur Pengupasan Kabel Utama |
|
|
|
|
|
Fanout dengan panjang yang sama |
Fanout dengan panjang yang tidak sama |
|
|
|
|
Percabangan subunit 0.9mm langsung |
|
|
|
|
|
Percabangan subunit 2.0/3.0mm langsung |
|
* Pemilihan Polaritas
|
MPO/MTP |
||||
|
|
||||
|
|
|
LC |
||||
|
|
||||
|
|
* Kemasan Produk
|
|
|
|
Tas anti-statis yang menebal |
Karton menebal |
* Kekuatan Pabrik
|
Spesialisasi : Dengan lebih dari 20 tahun pengalaman dalam MPO dan produksi jumper serat optik konvensional, JFOPT memiliki tim R&D profesional dan peralatan produksi yang didedikasikan untuk memenuhi berbagai kebutuhan instalasi.Produk kami telah lulus berbagai sertifikasi dan tes internasional. |
|
||||
|
Kemampuan Manufaktur: JFOPT memiliki beberapa lini produksi untuk MPO dan konektor konvensional, serta peralatan kabel dan percabangan, memastikan pengiriman yang cepat. |
|
||||
|
Kontrol kualitas: JFOPT memiliki langkah-langkah kontrol kualitas yang ketat, termasuk inspeksi akhir pabrik dan pengujian 100%, menggunakan peralatan pengujian profesional untuk memastikan kinerja transmisi yang stabil. |
|
||||
|
Standardisasi: JFOPT dapat menyediakan berbagai layanan penyesuaian untuk jenis konektor, jenis kabel, diameter luar, warna, urutan kabel, pengemasan, dan lainnya, dan juga mendukung produksi khusus berdasarkan desain atau sampel yang disediakan pelanggan, memastikan konsistensi dan stabilitas kinerja untuk memenuhi kebutuhan kabel yang berbeda . |
|
||||
|
Inovasi teknologi: JFOPT berfokus pada inovasi teknologi dan memiliki tim R&D profesional yang didedikasikan untuk pengembangan dan produksi berbagai jumper serat optik berkinerja tinggi, memenuhi permintaan pasar yang terus berubah. |
|
||||
|
Layanan dan Dukungan Teknis: JFOPT menyediakan layanan pra-penjualan dan purna jual yang komprehensif, termasuk konsultasi teknis, rekomendasi produk, dan pemeliharaan purna jual, untuk memenuhi kebutuhan pelanggan dan memastikan kepuasan pelanggan. |
|
||||
* Sering Tanya Jawab
1.Apa yang harus saya pertimbangkan saat menyesuaikan jumper cabang MPO?
Saat menyesuaikan jumper cabang MPO, Anda harus mempertimbangkan faktor-faktor berikut: panjang, panjang cabang, diameter kawat cabang, bahan kabel, jenis dan jumlah serat, konektor pria / wanita, standar kehilangan ferrule, warna, pelabelan, dan persyaratan penyesuaian lainnya.
2.Bagaimana kami memastikan stabilitas parameter jumper serat kami?
JFOPT memastikan stabilitas parameter jumper serat melalui pengujian kerugian penyisipan 100% dan inspeksi permukaan akhir.
3. Apa lead time pengiriman kami?
Untuk produk reguler, waktu pengiriman kami adalah dalam 5 hari kerja, memastikan pengiriman cepat.
4. Apa produk turunan MPO lainnya yang kami tawarkan?
Selain jumper cabang MPO, kami juga memproduksi loopback MPO, attenuator MPO, konektor adaptor pria-ke-wanita MPO, jumper MT, dan produk MPO terkait lainnya.
