Tempat asal:
Cina
Nama merek:
JFOPT
Sertifikasi:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Nomor model:
MTP-MTP 16C OM3/4/5 3.0 LSZH Aque
Hubungi kami

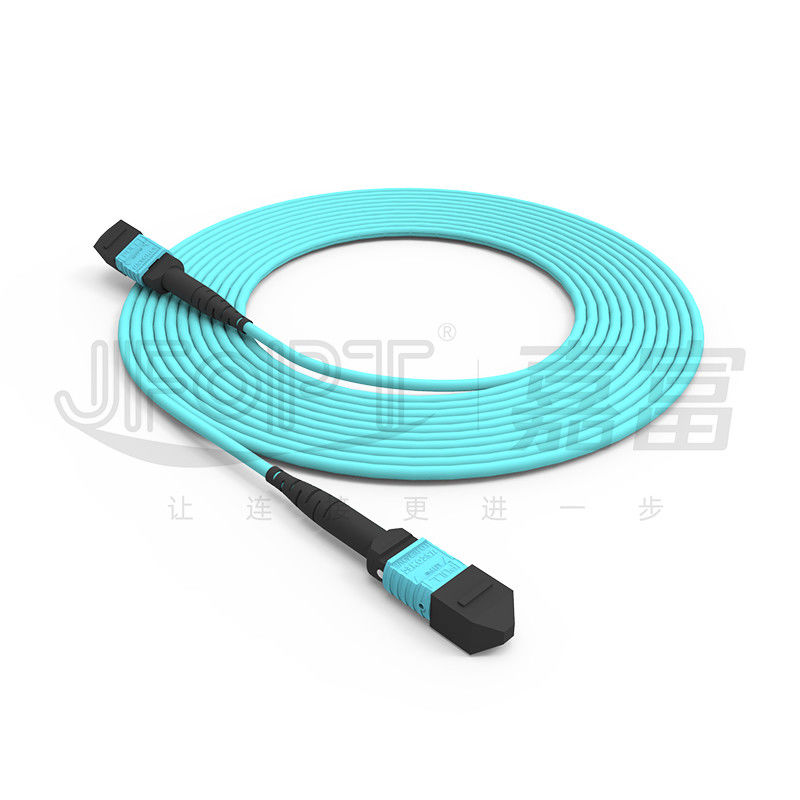

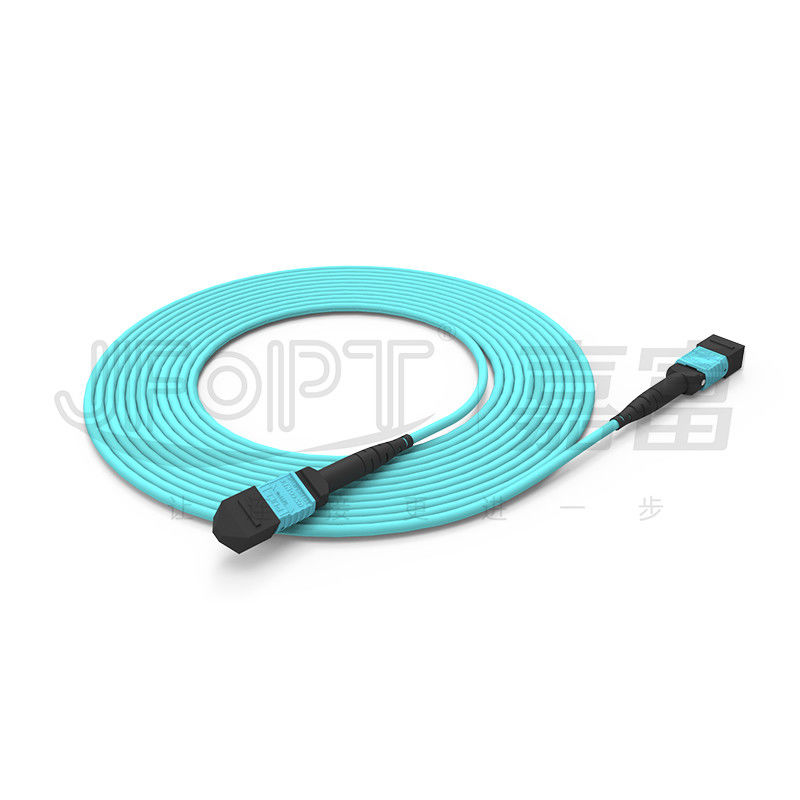

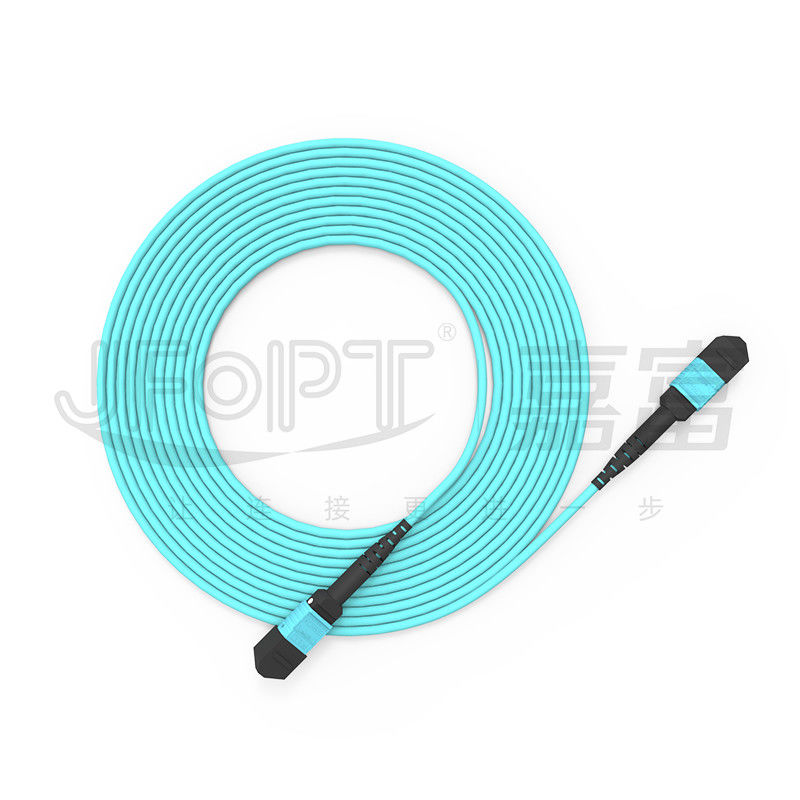

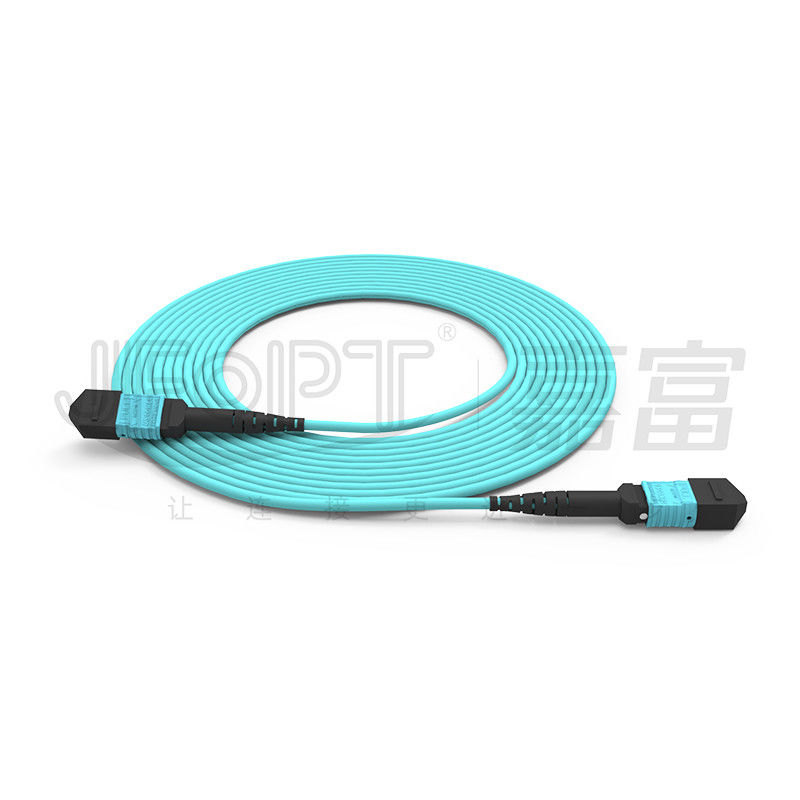

MTP 16 Core Jumper Serat OM3 / OM4 / OM5 Multimode 3.0 LSZH Aqua MTP Patch Cord
JFOPT MTP dan MTP PRO keduanya menggunakan konektor dan ferrule impor asli USCONEC, dan menjalani proses pemolesan 5 langkah untuk memastikan kinerja konektor memenuhi standar IEC.MTP-MTP backbone jumper banyak digunakan untuk konektivitas antara ruang pusat data dan gedung.Konektor MTP 16 core menampilkan desain key-up/key-down, dan bila digabungkan dengan adaptor MPO/MTP 16-core khusus, memungkinkan transmisi sinyal untuk 8 saluran dalam satu kabel, secara signifikan mengurangi ruang panel depan dan volume kabel .Jumper MTP 16 core JFOPT menggunakan kabel mini atau kabel pita yang diperkuat dengan benang aramid impor bertegangan tinggi, dan serat OM3/OM4/OM5 dari merek seperti YOFC atau Corning, dengan bahan selubung luar baru yang memberikan umur panjang, kemampuan beradaptasi yang luas, dan stabilitas tinggi untuk transmisi data.
* Fitur
|
① Koneksi kabel serat optik 16 core, ferrule MTP 16 core baris tunggal |
②Dibuat dengan serat OM3/OM4/OM5 yang tidak sensitif terhadap tikungan untuk meningkatkan stabilitas transmisi |
||||
|
|
|
||||
|
③ Tersedia dengan kerugian standar USCONEC dan ferrules MTP kerugian rendah untuk memenuhi persyaratan anggaran dan kerugian yang berbeda |
④ 100% dihentikan pabrik dan diuji untuk memastikan kinerja transmisi |
||||
|
|
|
||||
|
⑤ Cocok untuk lingkungan kabel kepadatan tinggi |
⑥ 100% konektor dan ferrules impor asli |
||||
|
|
|
||||
* Aplikasi
1.Jaringan akses serat.
2. Transmisi data serat.
3. Sistem komunikasi serat, jaringan TV kabel, jaringan telekomunikasi.
4. Jaringan area lokal (LAN), jaringan area luas (WAN), FTTx.
* Parameter Konektor MTP
|
Tipe Konektor |
Kerugian penyisipan |
Mengembalikan kerugian |
|||
|
Khas |
Maksimum |
||||
|
Konektor MTP |
Standar SM |
0,25dB |
0,5dB |
APC≥60dB |
|
|
Kerugian Rendah SM |
0,12dB |
0,25dB |
|||
|
Standar MM |
0,2dB |
0,45dB |
PC≥25dB |
||
|
MM Kerugian Rendah |
0,12dB |
0,25dB |
|||
|
Pria / Wanita |
Pria: dengan Pin, Wanita: tanpa Pin |
||||
* Parameter Kabel
|
Item |
Parameter |
|||
|
Jenis Serat |
Opsional G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Jumlah Serat |
Opsional 8/12/16/24 |
|||
|
Anggota Kekuatan |
benang aramid |
|||
|
Bahan Jaket Luar |
LSZH/PVC/TPU opsional |
|||
|
Diameter Jaket Luar |
3.0mm |
|||
|
Warna Jaket Luar |
Kuning / Oranye / Hijau / Heather Violet / Kustomisasi |
|||
|
Kekuatan Tarik (Jangka Panjang) |
80N |
|||
|
Kekuatan Tarik (Jangka Pendek) |
150N |
|||
|
Crush Resistance (Jangka Panjang) |
100N/cm |
|||
|
Crush Resistance (Jangka Pendek) |
500N/cm |
|||
|
Radius Tekuk Minimum (Dinamis) |
20D |
|||
|
Radius Tekuk Minimum (Statis) |
10D |
|||
|
Suhu Operasional |
-20~60℃ |
|||
|
Suhu Penyimpanan |
-20~60℃ |
|||
|
Peringkat Api |
OFN/OFNR/OFNP opsional |
|||
|
Item |
Parameter |
|||
|
Jenis Serat |
Opsional G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Jumlah Serat |
2~12 inti |
|||
|
Anggota Kekuatan |
benang aramid |
|||
|
Bahan Jaket Luar |
LSZH/PVC/TPU opsional |
|||
|
Diameter Jaket Luar |
2.5x5.0mm |
|||
|
Warna Jaket Luar |
Kuning / Oranye / Hijau / Heather Violet / Kustomisasi |
|||
|
Kekuatan Tarik (Jangka Panjang) |
100N |
|||
|
Kekuatan Tarik (Jangka Pendek) |
200N |
|||
|
Crush Resistance (Jangka Panjang) |
200N/cm |
|||
|
Crush Resistance (Jangka Pendek) |
500N/cm |
|||
|
Radius Tekuk Minimum (Dinamis) |
50mm |
|||
|
Radius Tekuk Minimum (Statis) |
30mm |
|||
|
Suhu Operasional |
-20~60℃ |
|||
|
Suhu Penyimpanan |
-20~60℃ |
|||
|
Peringkat Api |
OFN/OFNR/OFNP opsional |
|||
* Parameter Geometris 3D
|
Item |
Maks |
Min |
||
|
Radius kelengkungan (mm) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Sudut (°) |
X |
0,15 |
-0,15 |
|
|
Y(APC) |
8.2 |
7.8 |
||
|
Y(BU) |
0,2 |
-0,2 |
||
|
Radius kelengkungan inti optik (mm) |
- |
1 |
||
|
Tinggi serat (nm) |
3500 |
1000 |
||
|
Perbedaan tinggi serat yang berdekatan (nm) |
500 |
T/A |
||
|
Coplanar negatif maksimum (nm) |
300 |
T/A |
||
*Pemilihan Warna Perumahan Konektor
|
konektor MTP |
||||
|
SM |
Hijau |
Kuning |
||
|
Nomor warna referensi PANTONE 346C |
Nomor warna referensi PANTONE 106C |
|||
|
|
|
|||
|
MM |
Krem |
Hitam |
||
|
Nomor warna referensi PANTONE 7534U |
Nomor warna referensi PANTONE Black 6C |
|||
|
|
|
|||
|
Aqua |
Heather Violet |
|||
|
Nomor warna referensi PANTONE 310C |
Referensi nomor warna PANTONE 1905C |
|||
|
|
|
|||
|
Ungu |
Magenta |
|||
|
Nomor warna referensi PANTONE 2587C |
Nomor warna referensi PANTONE 208C |
|||
|
|
|
|||
|
Hijau limau |
|
|||
|
Nomor warna referensi PANTONE 375C |
||||
|
|
||||
* Pemilihan Boot Konektor
|
jenis boot MTP |
||||
|
Jenis |
Spesifikasi |
OD kabel yang berlaku |
Gambar |
Gambar |
|
Sepatu bot bundar |
2.0 boot L=33.2mm |
2.0 |
|
|
|
3.0 boot L=33.2mm |
2,5/3,0 |
|
|
|
|
3.0 boot L = 16mm |
3.0 |
|
|
|
|
3.0 boot yang dapat ditekuk L = 33.6mm |
3.0 |
|
|
|
|
3.6 boot L=33.2mm |
3.6 |
|
|
|
|
3.6 boot L = 16mm |
3.6 |
|
|
|
|
3.6 boot yang dapat ditekuk L= 33.6mm |
3.6 |
|
|
|
|
4.5 boot L=33.2mm |
4,0/4,5 |
|
|
|
|
5.5 boot L = 33.2mm |
5.0/5.5 |
|
|
|
|
Boot Kabel Pita |
3.0*6.0 boot L=33.2mm |
3.0*6.0 |
|
|
|
2.5*5.0 boot L= 21.3mm |
2.5*5.0 |
|
|
|
|
Boot serat pita telanjang |
Boot serat pita telanjang L = 19mm |
Serat Pita Telanjang |
|
|
|
Tab dorong-tarik |
Universal untuk semua sepatu bot |
Universal |
|
|
*Seleksi Polaritas
|
|
* Kemasan Produk
|
|
|
|
Tas anti-statis yang menebal |
Karton menebal |
* Kekuatan Pabrik
|
Profesional: JFOPT telah berfokus pada produksi jumper serat selama lebih dari 20 tahun dan memiliki teknik manufaktur profesional untuk menghasilkan jumper serat berkualitas tinggi dan berkinerja tinggi. |
|
||||
|
Kapasitas produksi: JFOPT memiliki 5 lini produksi dan peralatan, memungkinkan produksi cepat dan efisien jumper serat dalam jumlah besar untuk memenuhi permintaan pelanggan. |
|
||||
|
QC: JFOPT menerapkan langkah-langkah kontrol kualitas yang ketat, termasuk inspeksi dan pemantauan kualitas profesional di setiap tahap mulai dari pengadaan bahan baku hingga proses produksi.Pengujian insertion loss dan end-face inspection dilakukan untuk memastikan kualitas produk. |
|
||||
|
Implementasi Standar: JFOPT dapat mengembangkan dan secara ketat mematuhi standar produksi fiber jumper sesuai dengan kebutuhan pelanggan, memastikan konsistensi dan stabilitas kinerja produk. |
|
||||
|
Inovasi teknologi: JFOPT menekankan inovasi teknologi dan memiliki tim R&D profesional yang didedikasikan untuk mengembangkan jumper serat yang lebih maju dan berkinerja tinggi. |
|
||||
|
Dukungan Layanan: JFOPT menyediakan layanan pra-penjualan dan purna jual yang komprehensif, termasuk konsultasi teknis, rekomendasi produk, dan pemeliharaan pasca-penjualan, untuk memenuhi kebutuhan pelanggan dan memastikan kepuasan pelanggan. |
|
||||
* Sering Tanya Jawab
1.Apa yang harus dipertimbangkan saat menyesuaikan jumper MTP?
Panjang jumper MTP / Bahan kabel / Jenis serat dan jumlah inti / Jenis kelamin konektor (pria / wanita) / Spesifikasi insertion loss / Preferensi warna / Persyaratan dan penyesuaian pelabelan
2.Bagaimana kami memastikan stabilitas jumper MTP kami?
Jumper MTP JFOPT menjalani pengujian interferensi 3D 100% dan pengujian penyisipan kerugian 100% untuk memastikan stabilitas parameter.
3.Waktu pengiriman kami?
Kami memiliki kapasitas produksi bulanan sebesar 30.000+ konektor MTP, memastikan pengiriman pesanan Anda dengan cepat.
4. Produk turunan MTP apa lagi yang kami tawarkan?
Kami juga memproduksi loopback MTP, attenuator MTP, pengubah gender MTP, dan jumper MT, di antara produk terkait MTP lainnya.
