Tempat asal:
Cina
Nama merek:
JFOPT
Sertifikasi:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Nomor model:
MPO 96C OS2 G657A1 LL
Hubungi kami

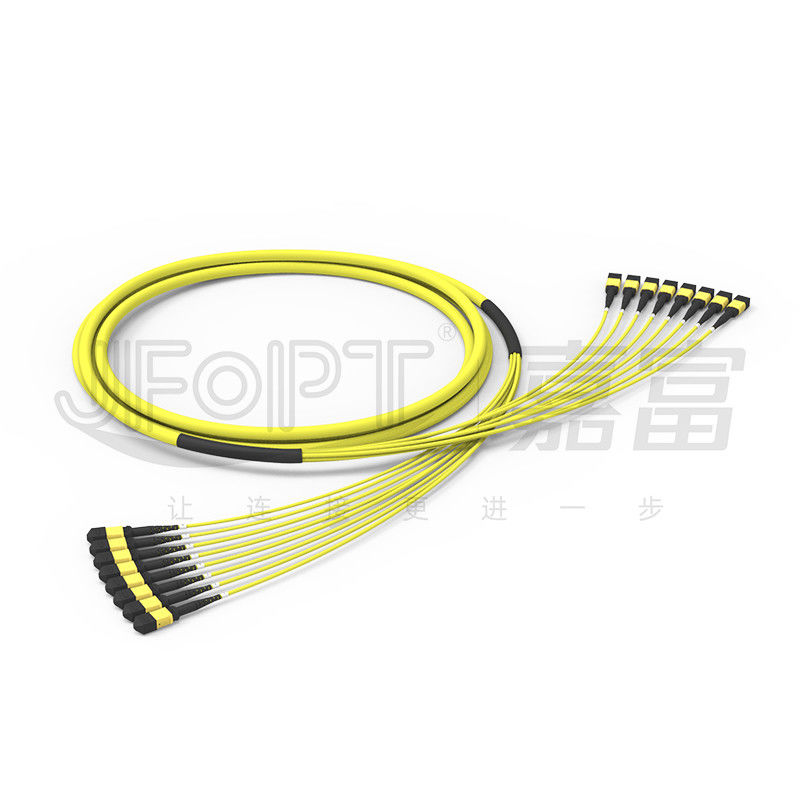

Kabel Batang MPO 96-Core 8-Unit 12 Serat Per Unit Mode Tunggal OS2 Kehilangan Rendah IL ≤ 0,25dB G657A1 Serat Tidak Peka Tikungan
Serat jumper MPO adalah multi-core high-density terintegrasi jumper.MPO 96-core biasanya digunakan untuk transmisi sinyal backbone di pusat data.Kabel trunk MPO 96 inti yang disediakan oleh JFOPT menggunakan kabel struktur subunit, dan pelanggan dapat memilih antara 12 serat atau 24 serat per subunit.Kabel trunk MPO yang diproduksi oleh JFOPT adalah 24 serat per subunit dan dapat dilengkapi dengan kotak modul MPO 24 inti untuk pemasangan.Konektor MPO dari JFOPT dapat disesuaikan dengan opsi pria/wanita dan standar/kehilangan rendah.Konektor low-loss banyak digunakan di pusat data, diakhiri dengan serat mode tunggal G657A1 yang tidak sensitif terhadap tikungan.Kabel batang biasanya dilengkapi dengan konektor perempuan dan dapat dihubungkan ke konektor laki-laki pada kotak modul (konektor laki-laki memiliki pin pemandu, dan konektor perempuan memiliki lubang pemandu).
* Fitur
|
① Konektivitas kepadatan tinggi, menghemat ruang secara efektif dan mengurangi biaya |
②Pemasangan cepat tanpa alat, nyaman untuk pemasangan dan pemeliharaan |
||||
|
|
|
||||
|
③ Pengkabelan fleksibel, memungkinkan koneksi langsung atau percabangan berdasarkan skenario yang berbeda |
④Antarmuka standar, memungkinkan interkoneksi yang mudah |
||||
|
|
|
||||
|
⑤100% diuji di pabrik JFOPT untuk memastikan kinerja transmisi |
- |
||||
|
|
- |
||||
* Aplikasi
1.Pengkabelan jaringan pusat data.
Sistem komunikasi optik 2.40G/100G, modul optik QSFP.
3. Sistem komunikasi serat optik, jaringan TV kabel, jaringan telekomunikasi.
4. Jaringan area lokal (LAN), jaringan area luas (WAN), FTTx.
* Parameter Konektor MPO
|
Tipe Konektor |
Kerugian penyisipan |
Mengembalikan kerugian |
|||
|
Khas |
Maksimum |
||||
|
Konektor MPO |
Standar SM |
0,2dB |
0,75dB |
APC≥60dB |
|
|
Kerugian Rendah SM |
0,1dB |
0,35dB |
|||
|
Standar MM |
0,2dB |
0,6dB |
PC≥25dB |
||
|
MM Kerugian Rendah |
0,1dB |
0,35dB |
|||
|
Pria / Wanita |
Pria : dengan Pin Wanita : tanpa Pin |
||||
* Parameter Geometris 3D
|
Item |
Maks |
Min |
||
|
Radius kelengkungan (mm) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Sudut (°) |
X |
0,15 |
-0,15 |
|
|
Y(APC) |
8.2 |
7.8 |
||
|
Y(BU) |
0,2 |
-0,2 |
||
|
Radius kelengkungan inti optik (mm) |
- |
1 |
||
|
Tinggi serat (nm) |
3500 |
1000 |
||
|
Perbedaan tinggi serat yang berdekatan (nm) |
500 |
T/A |
||
|
Coplanar negatif maksimum (nm) |
300 |
T/A |
||
* Parameter Kabel
|
Barang |
Parameter |
||||||
|
Jenis Serat |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
Jumlah Serat |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
Jumlah Satuan |
12 core/unit |
12 core/unit |
12 core/unit |
12 core/unit |
12 core/unit |
12 core/unit |
24 core/unit |
|
Anggota Kekuatan Pusat |
/ |
/ |
FRP |
||||
|
Diameter Luar Unit Sub-Kabel |
3.0mm |
||||||
|
Bahan Jaket Unit Sub Kabel |
PVC/LSZH |
||||||
|
Warna Jaket Unit Sub Kabel |
Kuning / Oranye / Hijau / Heather Violet / Kustomisasi |
||||||
|
Anggota Kekuatan Unit Sub-Kabel |
benang aramid |
||||||
|
Diameter Jaket Luar |
9.5mm |
9.5mm |
11,5mm |
13,5mm |
17.0mm |
||
|
Bahan Jaket Luar |
PVC/LSZH |
||||||
|
Warna Jaket Luar |
Kuning / Oranye / Hijau / Heather Violet / Kustomisasi |
||||||
|
Kekuatan Tarik (Jangka Panjang) |
300N |
200N |
400N |
800N |
1600N |
||
|
Kekuatan Tarik (Jangka Pendek) |
600N |
400N |
1000N |
1500N |
3000N |
||
|
Crush Resistance (Jangka Panjang) |
300N/10cm |
||||||
|
Crush Resistance (Jangka Pendek) |
1000N/10cm |
||||||
|
Radius Tekuk Minimum (Dinamis) |
20D |
||||||
|
Radius Tekuk Minimum (Statis) |
10D |
||||||
|
Suhu Operasional |
-20~60℃ |
||||||
|
Suhu Penyimpanan |
-20~60℃ |
||||||
|
Peringkat Api |
OFN / OFNR / OFNP |
||||||
* Pemilihan Boot Konektor
|
Jenis boot MPO |
||||
|
Jenis |
Spesifikasi |
OD kabel yang berlaku |
Gambar |
Gambar |
|
Sepatu bot bundar |
3.0 boot L = 33mm |
3.0/3.2 |
|
|
|
3.0 boot L = 17mm |
3.0/3.2 |
|
|
|
|
Boot datar |
3.0 boot L = 25mm |
3.0/3.2 |
|
|
|
Tab dorong-tarik |
Universal untuk semua sepatu bot |
Universal |
|
|
*Pilihan Warna Konektor
|
konektor MPO |
||||
|
Modus tunggal |
Hijau |
Kuning |
||
|
Referensi nomor warna PANTONE 2270C |
Nomor warna referensi PANTONE 100C |
|||
|
|
|
|||
|
Multimode |
Krem |
Aqua |
||
|
Referensi nomor warna PANTONE 7534C |
Nomor warna referensi PANTONE 2226C |
|||
|
|
|
|||
|
Ungu |
- |
|||
|
Referensi nomor warna PANTONE 7641C |
||||
|
|
||||
* Pemilihan Polaritas
|
Kabel Patch 12F |
||||
|
|
||||
|
Kabel Patch 24F |
||||
|
|
* Kemasan Produk
|
|
|
|
Tas anti-statis yang menebal |
Karton menebal |
* Kekuatan Pabrik
|
Spesialisasi: JFOPT telah berfokus pada produksi jumper MPO selama lebih dari 10 tahun, dengan keahlian profesional dan satu set lengkap peralatan merek teratas (SUMIX/JRG/OPTOTEST), memungkinkan produksi jumper MPO berkualitas tinggi dan berkinerja tinggi. |
|
||||
|
Kapasitas produksi: JFOPT memiliki 5 jalur produksi dan peralatan MPO untuk memproduksi jumper MPO dalam jumlah besar dengan cepat dan efisien untuk memenuhi permintaan pelanggan. |
|
||||
|
Kontrol kualitas: JFOPT menerapkan kontrol kualitas yang ketat di seluruh bahan baku dan proses produksi, dengan pemeriksaan dan pemantauan kualitas profesional di setiap tahap, termasuk pengujian interferensi 3D 100%, pengujian kerugian penyisipan, dan pemeriksaan permukaan akhir untuk memastikan kualitas produk. |
|
||||
|
Layanan dan Dukungan Teknis: JFOPT dapat mengembangkan dan secara ketat mematuhi standar produksi jumper MPO berdasarkan kebutuhan pelanggan untuk memastikan konsistensi produk dan stabilitas kinerja. |
|
||||
|
Inovasi teknologi: JFOPT menekankan inovasi teknologi dan memiliki tim R&D profesional yang didedikasikan untuk mengembangkan jumper MPO yang lebih canggih dan berkinerja lebih tinggi. |
|
||||
|
Layanan dan Dukungan Teknis: JFOPT menyediakan layanan pra-penjualan dan purna jual yang komprehensif, termasuk konsultasi teknis, rekomendasi produk, dan pemeliharaan pasca-penjualan, untuk memenuhi kebutuhan pelanggan dan memastikan kepuasan pelanggan. |
|
||||
* Sering Tanya Jawab
1.Masalah apa yang harus dipertimbangkan saat menyesuaikan jumper MPO?
Panjang jumper / Bahan kabel / Jenis serat dan jumlah inti / Konektor laki-laki atau perempuan / Standar kerugian penyisipan / Persyaratan warna / Label dan permintaan penyesuaian.
2.Bagaimana kami memastikan parameter yang stabil untuk jumper MPO kami?
Jumper MPO JFOPT menjalani pengujian interferometer 3D 100% dan pengujian insertion loss 100%, memastikan parameter yang stabil.
3. Apa lead time pengiriman kami?
Kami memiliki kapasitas produksi bulanan sebesar 30.000+ konektor MPO, memastikan pengiriman yang cepat.
4. Apa produk terkait MPO lain yang kami tawarkan?
Selain jumper MPO, kami juga memproduksi loopback MPO, attenuator MPO, adaptor pria-ke-wanita MPO, jumper MT, dan produk terkait MPO lainnya.
