Tempat asal:
Cina
Nama merek:
JFOPT
Sertifikasi:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Nomor model:
Kabel Patch Polaritas-Switchable MPO-MPO
Hubungi kami

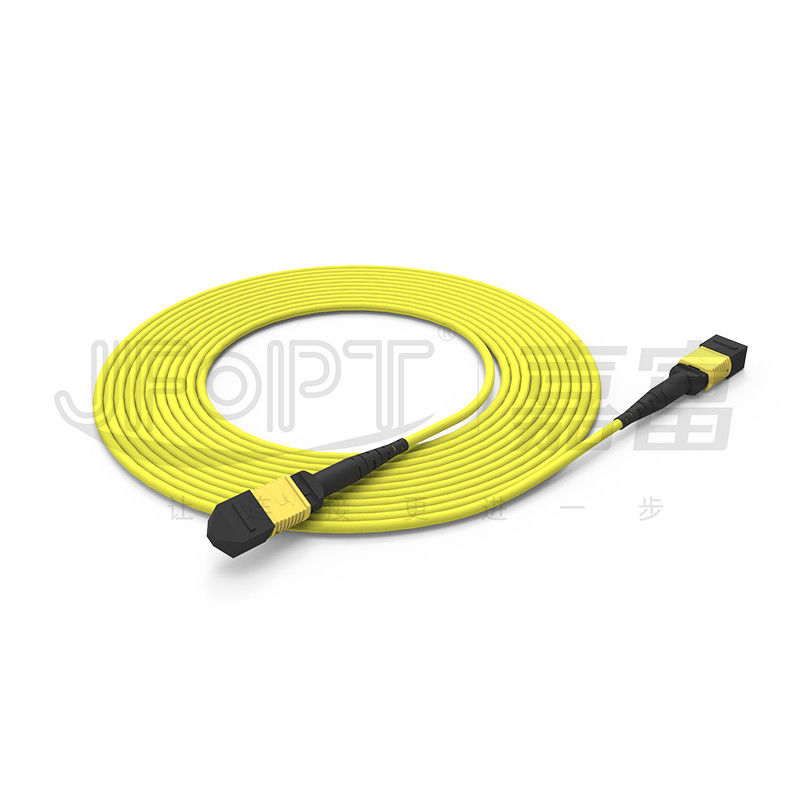

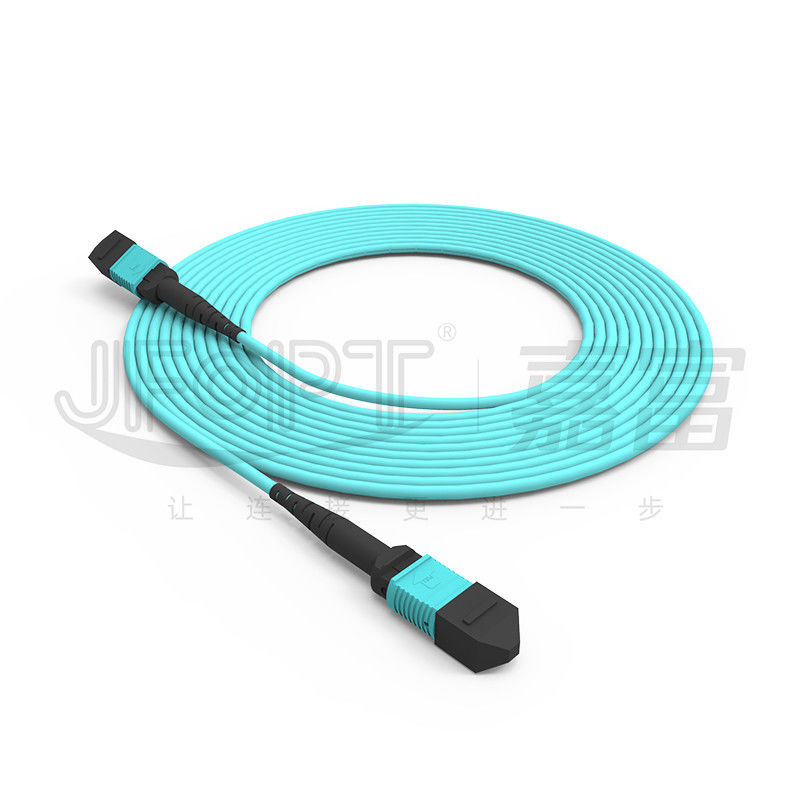

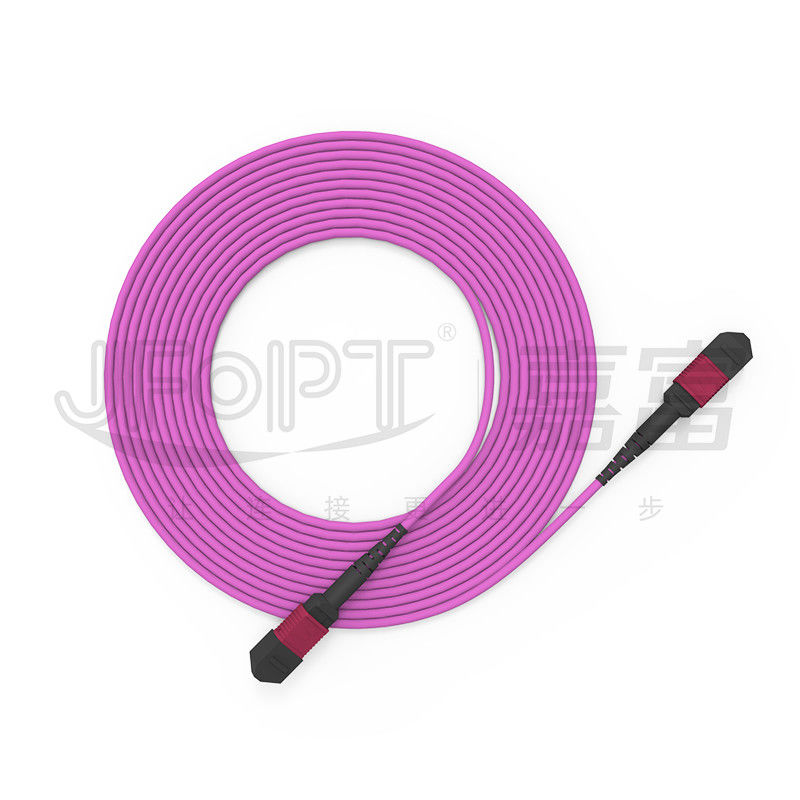

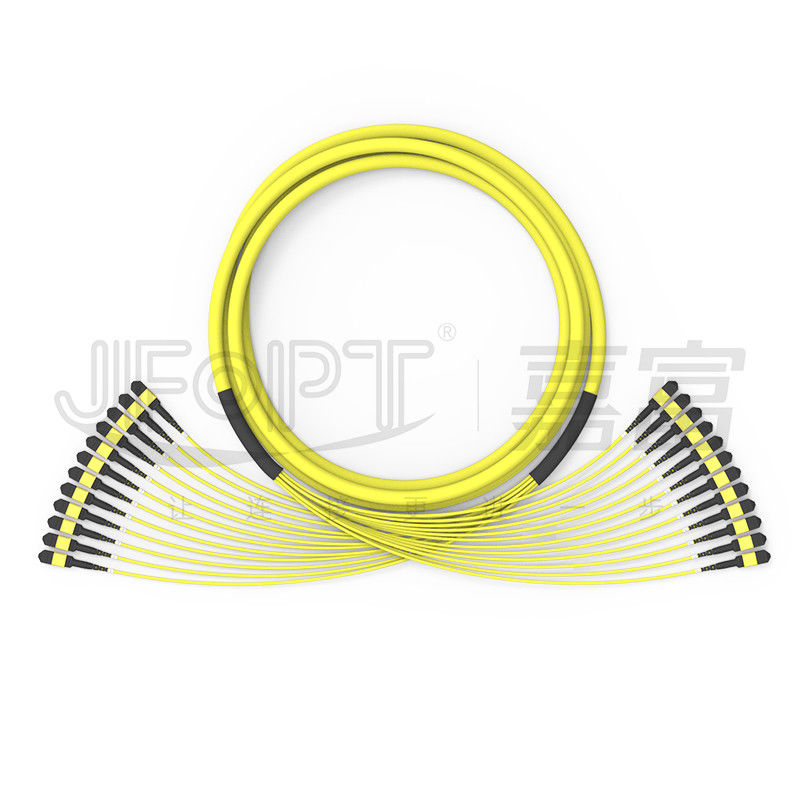

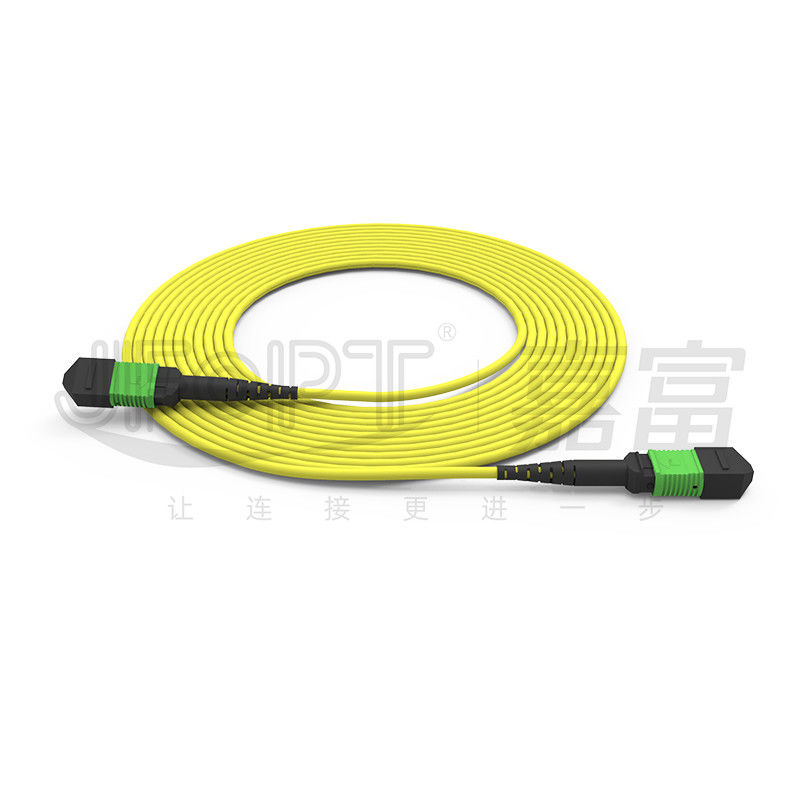

Kabel Batang Polaritas Switchable MPO Dengan Konversi Polaritas A/B Dan Pembalikan Kunci
Konektor MPO polaritas yang dapat dialihkan memungkinkan konversi polaritas tanpa alat.Dengan desain Key dua sisi yang unik, ini memungkinkan konversi polaritas A/B untuk konektor 12-fiber dan di bawahnya.Konektor MPO polaritas yang dapat dialihkan yang dikembangkan sendiri oleh JFOPT sesuai dengan persyaratan konektor MPO dari standar IEC dan menawarkan keunggulan seperti pengoperasian tanpa alat dan biaya yang lebih rendah dibandingkan dengan konektor polaritas yang dapat dialihkan MTP PRO dari USCONEC.
* Fitur
|
① Konektor MPO polaritas yang dapat dipertukarkan |
② Kunci dua sisi untuk pembalikan polaritas |
||||
|
|
|
||||
|
③ Operasi tanpa alat untuk penggunaan yang nyaman |
④ Pertukaran polaritas A/B untuk konfigurasi 12-fiber dan di bawahnya |
||||
|
|
|
||||
|
⑤ Fitur opsional seperti tab boot/push-pull pendek, dll |
- |
||||
|
|
- |
||||
* Aplikasi
1. Kabel ruang pusat data.
Sistem komunikasi optik 2.40G/100G, modul optik QSFP.
3. Sistem komunikasi serat optik, jaringan TV kabel, jaringan telekomunikasi.
4. Jaringan area lokal (LAN), jaringan area luas (WAN), FTTx.
* Parameter Konektor MPO
|
Tipe Konektor |
Kerugian penyisipan |
Mengembalikan kerugian |
|||
|
Khas |
Maksimum |
||||
|
Konektor MPO |
Standar SM |
0,2dB |
0,75dB |
APC≥60dB |
|
|
Kerugian Rendah SM |
0,1dB |
0,35dB |
|||
|
Standar MM |
0,2dB |
0,6dB |
PC≥25dB |
||
|
MM Kerugian Rendah |
0,1dB |
0,35dB |
|||
|
Pria/Wanita |
Pria: dengan Pin, Wanita: tanpa Pin |
||||
* Parameter Geometris 3D
|
Item |
Maks |
Min |
||
|
Radius kelengkungan (mm) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Sudut (°) |
X |
0,15 |
-0,15 |
|
|
Y(APC) |
8.2 |
7.8 |
||
|
Y(BU) |
0,2 |
-0,2 |
||
|
Radius kelengkungan inti optik (mm) |
- |
1 |
||
|
Tinggi serat (nm) |
3500 |
1000 |
||
|
Perbedaan tinggi serat yang berdekatan (nm) |
500 |
T/A |
||
|
Coplanar negatif maksimum (nm) |
300 |
T/A |
||
* Parameter Kabel Optik
|
Barang |
Parameter |
|||
|
Jenis Serat |
Opsional G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Jumlah Serat |
Opsional 8/12/16/24 |
|||
|
Anggota Kekuatan |
benang aramid |
|||
|
Bahan Jaket Luar |
LSZH/PVC/TPU opsional |
|||
|
Diameter Jaket Luar |
3.0mm |
|||
|
Warna Jaket Luar |
Kuning / Oranye / Hijau / Heather Violet / Kustomisasi |
|||
|
Kekuatan Tarik (Jangka Panjang) |
80N |
|||
|
Kekuatan Tarik (Jangka Pendek) |
150N |
|||
|
Kekuatan Menghancurkan (Jangka Panjang) |
100N/cm |
|||
|
Crush Strength (Jangka Pendek) |
500N/cm |
|||
|
Radius Tekuk Minimum (Dinamis) |
20D |
|||
|
Radius Tekuk Minimum (Statis) |
10D |
|||
|
Suhu Operasional |
-20~60℃ |
|||
|
Suhu Penyimpanan |
-20~60℃ |
|||
|
Peringkat Api |
OFN/OFNR/OFNP opsional |
|||
|
Barang |
Parameter |
|||
|
Jenis Serat |
Opsional G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Jumlah Serat |
2~12 |
|||
|
Anggota Kekuatan |
benang aramid |
|||
|
Bahan Jaket Luar |
LSZH/PVC/TPU opsional |
|||
|
Diameter Jaket Luar |
2.5x5.0mm |
|||
|
Warna Jaket Luar |
Kuning / Oranye / Hijau / Heather Violet / Kustomisasi |
|||
|
Kekuatan Tarik (Jangka Panjang) |
100N |
|||
|
Kekuatan Tarik (Jangka Pendek) |
200N |
|||
|
Kekuatan Menghancurkan (Jangka Panjang) |
200N/cm |
|||
|
Crush Strength (Jangka Pendek) |
500N/cm |
|||
|
Radius Tekuk Minimum (Dinamis) |
50mm |
|||
|
Radius Tekuk Minimum (Statis) |
30mm |
|||
|
Suhu Operasional |
-20~60℃ |
|||
|
Suhu Penyimpanan |
-20~60℃ |
|||
|
Peringkat Api |
OFN/OFNR/OFNP opsional |
|||
*Pilihan Warna Perumahan Konektor
|
konektor MPO |
||||
|
SM |
Hijau |
Kuning |
||
|
Referensi nomor warna PANTONE 2270C |
Nomor warna referensi PANTONE 100C |
|||
|
|
|
|||
|
MM |
Krem |
Aqua |
||
|
Referensi nomor warna PANTONE 7534C |
Nomor warna referensi PANTONE 2226C |
|||
|
|
|
|||
|
Ungu |
- |
|||
|
Referensi nomor warna PANTONE 7641C |
||||
|
|
||||
* Opsi Booting
|
boot MPO |
||||
|
Jenis |
Spesifikasi |
Kabel yang berlaku |
Gambar |
Gambar |
|
Sepatu bot bundar |
3.0 panjang boot 33mm |
3.0/3.2 |
|
|
|
3.0 panjang boot 17mm |
3.0/3.2 |
|
|
|
|
4.0 panjang boot 33mm |
3,8/4,0 |
|
|
|
|
Sepatu bot persegi |
3.0 panjang boot 25mm |
3.0/3.2 |
|
|
|
4.0 panjang boot 17mm |
3,8/4,0 |
|
|
|
|
Boot Kabel Pita |
2.5*5.0 boot panjang 22mm |
2.5*5.0 |
|
|
|
Boot serat Pita Telanjang |
Panjang boot serat Pita Telanjang 19mm |
Serat Pita Telanjang |
|
|
* Operasi polaritas yang dapat dipertukarkan
* Pemilihan Polaritas
|
Kabel Patch 12F |
||||
|
|
* Kemasan Produk
|
|
|
|
Tas anti-statis yang menebal |
Karton menebal |
* Kekuatan Pabrik
|
Spesialisasi: JFOPT telah berfokus pada produksi jumper MPO selama lebih dari 10 tahun.Dengan teknologi profesional dan set lengkap peralatan merek kelas satu (SUMIX/JRG/OPTOTEST), ini dapat menghasilkan jumper MPO berkualitas tinggi dan berkinerja tinggi. |
|
||||
|
Kapasitas produksi: JFOPT memiliki 5 jalur produksi MPO, memungkinkan produksi kabel trunk MPO dalam jumlah besar dan cepat untuk memenuhi permintaan pelanggan. |
|
||||
|
Kontrol kualitas: JFOPT menerapkan langkah-langkah kontrol kualitas yang ketat di setiap tahap, mulai dari pengadaan bahan baku hingga proses produksi, dengan pemeriksaan dan pemantauan kualitas profesional.Kami melakukan 100% pengujian interferometer 3D/IL&RLtesting/inspeksi permukaan akhir untuk memastikan kualitas produk. |
|
||||
|
Menetapkan standar: JFOPT dapat merumuskan dan menerapkan standar produksi jumper MPO secara ketat sesuai dengan kebutuhan pengguna untuk memastikan konsistensi produk dan stabilitas kinerja. |
|
||||
|
Inovasi teknologi: JFOPT berfokus pada inovasi teknologi dan memiliki tim R&D profesional untuk terus mengembangkan jumper MPO dengan fungsi yang lebih canggih dan kinerja yang lebih tinggi. |
|
||||
|
Layanan dan Dukungan Teknis: JFOPT menyediakan layanan pra-penjualan dan purna jual yang komprehensif, termasuk konsultasi teknis, rekomendasi produk, pemeliharaan purna jual, dll., untuk memenuhi kebutuhan pelanggan dan memastikan kepuasan pelanggan. |
|
||||
* Sering Tanya Jawab
1.Masalah apa yang harus dipertimbangkan saat menyesuaikan jumper MPO?
Panjang jumper / Bahan kabel / Jenis serat dan jumlah serat / Konektor pria atau wanita / Standar kerugian pemasangan / Persyaratan warna / Label dan permintaan penyesuaian.
2.Bagaimana kami memastikan parameter yang stabil untuk jumper MPO kami?
Jumper MPO JFOPT menjalani pengujian interferometer 3D 100% dan pengujian IL&RL 100%, memastikan parameter stabil.
3. Apa lead time pengiriman kami?
Kami memiliki kapasitas produksi bulanan sebesar 30.000+ konektor MPO, memastikan pengiriman yang cepat.
4. Apa produk terkait MPO lain yang kami tawarkan?
Selain jumper MPO, kami juga memproduksi loopback MPO, attenuator MPO, adaptor MPO pria ke wanita, jumper MT, dan produk terkait MPO lainnya.
