Tempat asal:
Cina
Nama merek:
JFOPT
Sertifikasi:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Nomor model:
MPO 12C Armor OM3/4/5 Aque / Violet / Lime green
Hubungi kami

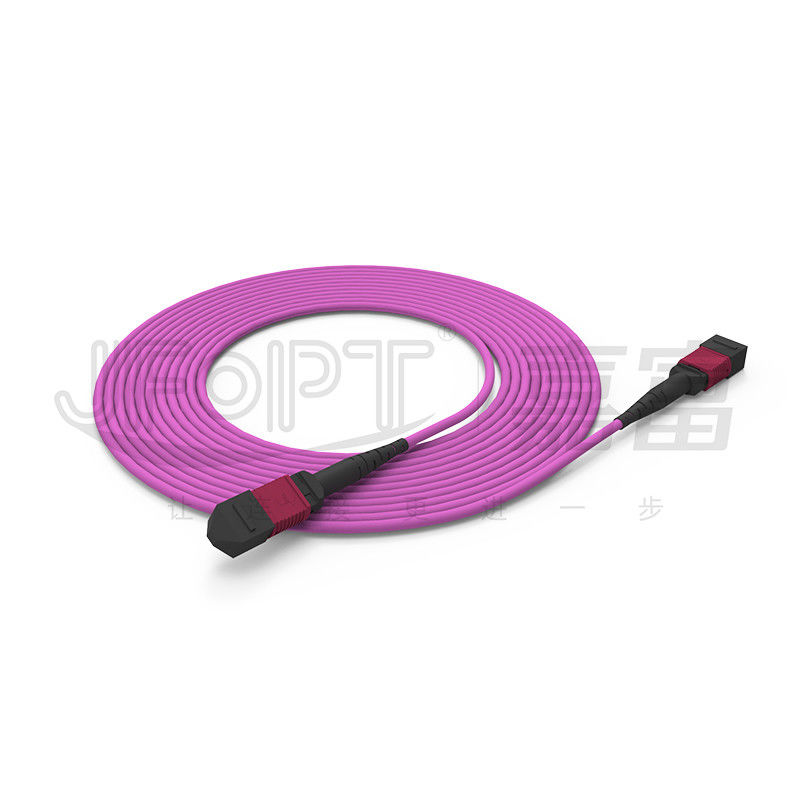

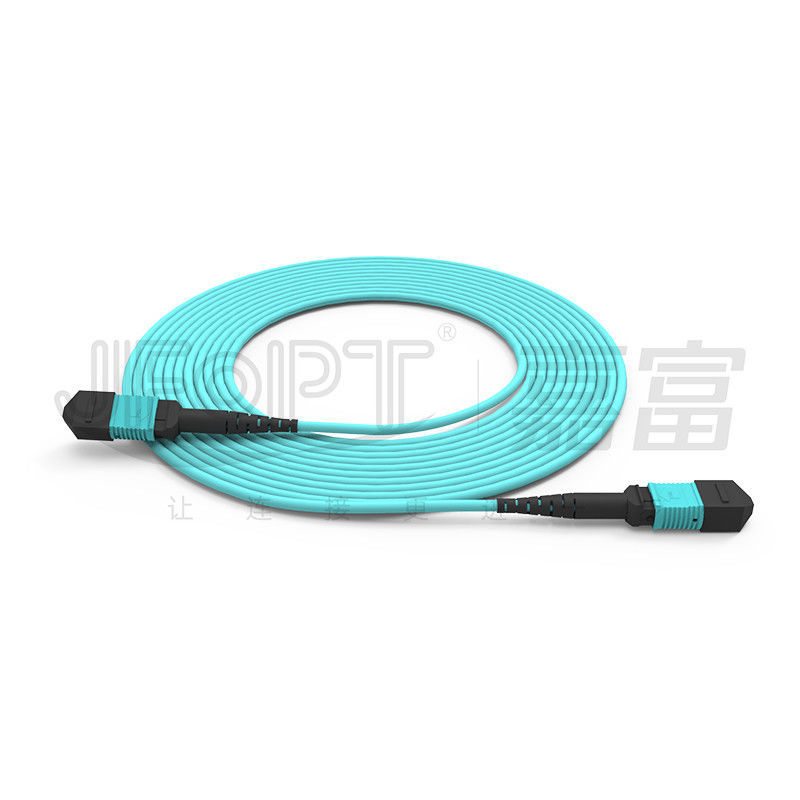

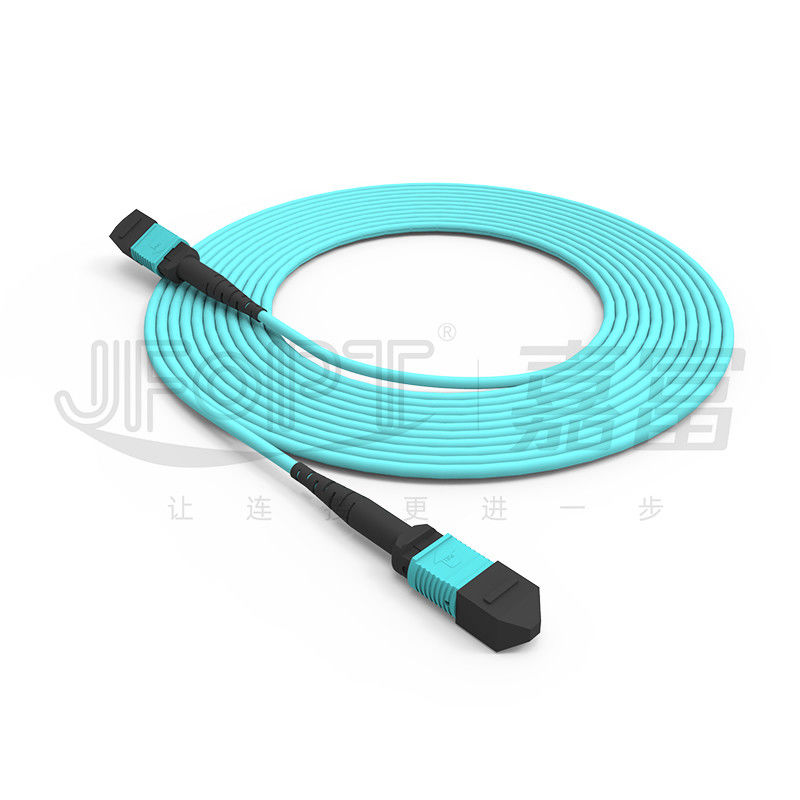

Kabel Batang Lapis Baja MPO 12 Serat Lapis Baja Mini - Kabel OM3 / OM4 / OM5 Aqua / Violet/Lime Green

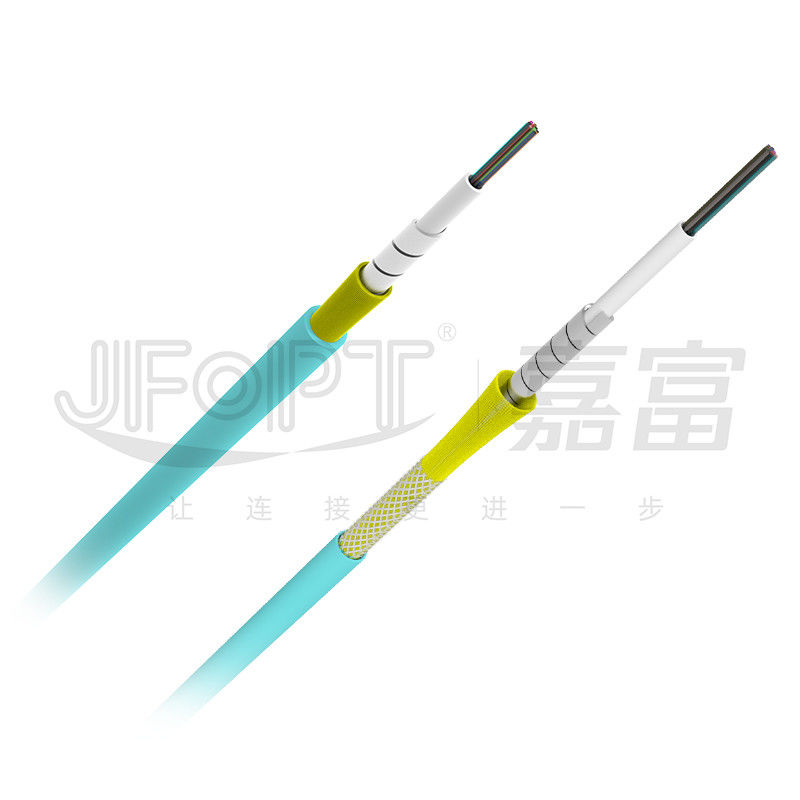

Kabel trunk lapis baja MPO menggunakan kabel mini lapis baja, yang dapat dikonfigurasi dengan satu lapis lapis baja spiral atau kombinasi lapis baja spiral dan jalinan logam.Selain fitur kabel mini trunk biasa, kabel trunk MPO lapis baja meningkatkan kinerja mekanis kabel, termasuk kekuatan tarik dan tekan, dengan tetap mempertahankan fleksibilitasnya.Serat multimode yang digunakan dalam kabel trunk MPO memiliki ketahanan tekuk yang sangat baik, memastikan transmisi data yang stabil bahkan di ruang terbatas.JFOPT menawarkan layanan khusus dengan berbagai panjang dan jenis kabel untuk memenuhi kebutuhan spesifik Anda.
* Fitur
|
①Memperkenalkan lapisan pelindung untuk meningkatkan kompresi kabel dan kekuatan tarik |
② Serat yang tidak bengkok untuk stabilitas transmisi yang lebih baik |
||||
|
|
|
||||
|
③Menyediakan konektor MPO polaritas yang dapat dipertukarkan |
④ Beberapa warna tersedia untuk rumah konektor |
||||
|
|
|
||||
|
⑤ Pemasangan cepat dan mudah, mengurangi waktu pengoperasian |
⑥ Penghentian pabrik 100% dan pengujian untuk memastikan kinerja transmisi |
||||
|
|
|
||||
* Aplikasi
1. Kabel ruang pusat data.
Sistem komunikasi optik 2.40G/100G, modul optik QSFP.
3. Sistem komunikasi serat optik, jaringan TV kabel, jaringan telekomunikasi.
4. Jaringan area lokal (LAN), jaringan area luas (WAN), FTTx.
* Parameter Konektor MPO
|
Tipe Konektor |
Kerugian penyisipan |
Mengembalikan kerugian |
|||
|
Khas |
Maksimum |
||||
|
Konektor MPO |
Standar SM |
0,2dB |
0,75dB |
APC≥60dB |
|
|
Kerugian Rendah SM |
0,1dB |
0,35dB |
|||
|
Standar MM |
0,2dB |
0,6dB |
PC≥25dB |
||
|
MM Kerugian Rendah |
0,1dB |
0,35dB |
|||
|
Pria/Wanita |
Pria: dengan Pin, Wanita: tanpa Pin |
||||
* Parameter Geometris 3D
|
Item |
Maks |
Min |
||
|
Radius kelengkungan (mm) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Sudut (°) |
X |
0,15 |
-0,15 |
|
|
Y(APC) |
8.2 |
7.8 |
||
|
Y(BU) |
0,2 |
-0,2 |
||
|
Radius kelengkungan inti optik (mm) |
- |
1 |
||
|
Tinggi serat (nm) |
3500 |
1000 |
||
|
Perbedaan tinggi serat yang berdekatan (nm) |
500 |
T/A |
||
|
Coplanar negatif maksimum (nm) |
300 |
T/A |
||

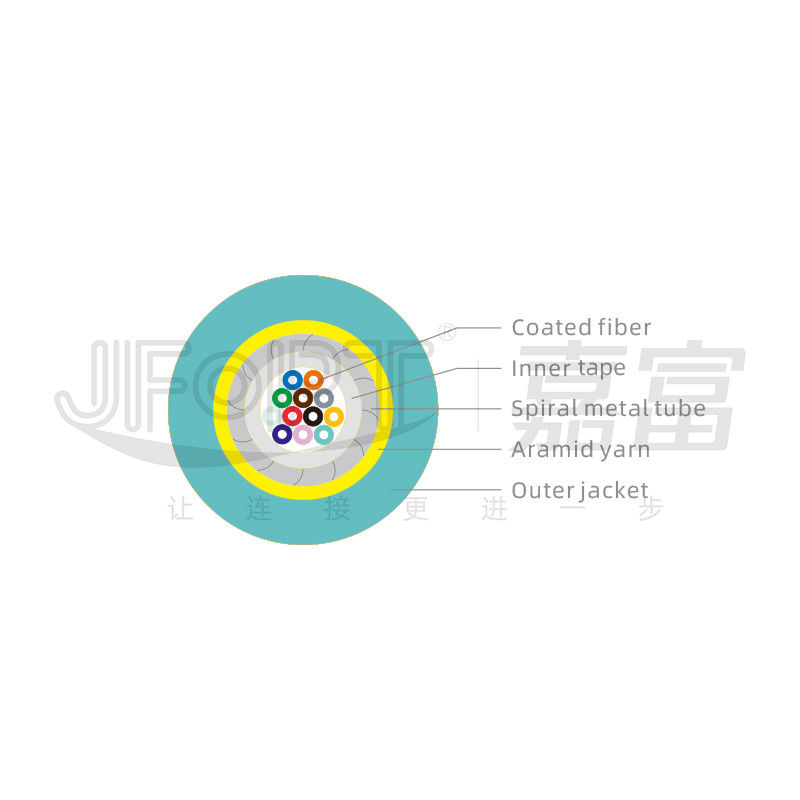

* Parameter Kabel Selubung Tunggal Lapis Baja Tunggal
|
Barang |
Parameter |
|||
|
Jenis Serat |
Opsional G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Jumlah Serat |
2~12 |
24 |
||
|
Bahan Pelindung |
Besi tahan karat |
|||
|
Diameter Luar Pelindung |
2.1~2.2mm |
3,6 ~ 3,7mm |
||
|
Ketebalan Pelindung |
0,25 ~ 0,28mm |
0,25 ~ 0,28mm |
||
|
Diameter Selubung Luar |
3,0 ± 0,1 mm |
4,5 ± 0,1 mm |
||
|
Bahan Sarung Luar |
LSZH/TPU opsional |
|||
|
Warna Sarung Luar |
Kuning/Oranye/Lime Green/Heather Violet/Kustom |
|||
|
Kekuatan Tarik (Jangka Panjang) |
500N |
200N |
||
|
Kekuatan Tarik (Jangka Pendek) |
800N |
600N |
||
|
Crush Resistance (Jangka Panjang) |
800N/cm |
200N/cm |
||
|
Crush Resistance (Jangka Pendek) |
1200N/cm |
600N/cm |
||
|
Radius Tekuk Minimum (Dinamis) |
20D |
|||
|
Radius Tekuk Minimum (Statis) |
10D |
|||
|
Suhu Operasional |
-20~60℃ |
|||
|
Suhu Penyimpanan |
-20~60℃ |
|||
|
Peringkat Api |
OFN/OFNR/OFNP opsional |
|||
* Parameter Kabel Selubung Ganda Lapis Baja Ganda
|
Barang |
Parameter |
|||
|
Jenis Serat |
Opsional G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Jumlah Serat |
2~12 |
24 |
||
|
Diameter Luar Selubung Dalam |
1,4 ± 0,1 mm |
3,0 ± 0,2 mm |
||
|
Bahan Sarung Dalam |
LSZH |
|||
|
Bahan Pelindung |
Besi tahan karat |
|||
|
Diameter Luar Pelindung |
2,0 ± 0,1 mm |
4,0 ± 0,2 mm |
||
|
Ketebalan Pelindung |
0,25 ~ 0,28mm |
0,4 ~ 0,43mm |
||
|
Lapisan Pengepang |
Besi tahan karat |
|||
|
Diameter Selubung Luar |
3,0 ± 0,1 mm |
6,0 ± 0,3 mm |
||
|
Bahan Sarung Luar |
LSZH/TPU opsional |
|||
|
Warna Sarung Luar |
Kuning/Oranye/Lime Green/Heather Violet/Kustom |
|||
|
Kekuatan Tarik (Jangka Panjang) |
150N |
600N |
||
|
Kekuatan Tarik (Jangka Pendek) |
300N |
1000N |
||
|
Kekuatan Kompresif |
3000N/10cm |
|||
|
Radius Tekuk Minimum (Dinamis) |
60D |
|||
|
Radius Tekuk Minimum (Statis) |
30D |
|||
|
Suhu Operasional |
-40~80℃ |
|||
|
Suhu Penyimpanan |
-40~80℃ |
|||
|
Peringkat Api |
OFN/OFNR/OFNP opsional |
|||
*Pilihan Warna Konektor
|
konektor MPO |
||||
|
SM |
Hijau |
Kuning |
||
|
Referensi nomor warna PANTONE 2270C |
Nomor warna referensi PANTONE 100C |
|||
|
|
|
|||
|
MM |
Krem |
Aqua |
||
|
Referensi nomor warna PANTONE 7534C |
Nomor warna referensi PANTONE 2226C |
|||
|
|
|
|||
|
Ungu |
- |
|||
|
Referensi nomor warna PANTONE 7641C |
||||
|
|
||||
* Opsi Booting
|
boot MPO |
||||
|
Jenis |
Spesifikasi |
Kabel yang berlaku |
Gambar |
Gambar |
|
Sepatu bot bundar |
3.0 panjang boot 33mm |
3.0/3.2 |
|
|
|
3.0 panjang boot 17mm |
3.0/3.2 |
|
|
|
|
4.0 panjang boot 33mm |
3,8/4,0 |
|
|
|
|
Sepatu bot persegi |
2.0 panjang boot 25mm |
3.0/3.2 |
|
|
|
3.0 panjang boot 25mm |
3.0/3.2 |
|
|
|
|
4.0 panjang boot 17mm |
3,8/4,0 |
|
|
|
|
Boot Kabel Pita |
2.5*5.0 boot panjang 22mm |
2.5*5.0 |
|
|
|
Boot serat Pita Telanjang |
Panjang boot serat Pita Telanjang 19mm |
Serat Pita Telanjang |
|
|
|
Tarik tab |
Universal untuk semua sepatu bot |
Universal |
|
|
* Pemilihan Polaritas
|
Kabel Patch 12F |
||||
|
|
* Kemasan Produk
|
|
|
|
Tas anti-statis yang menebal |
Karton menebal |
* Kekuatan Pabrik
|
Profesional: JFOPT telah berfokus pada produksi jumper MPO selama lebih dari 10 tahun.Dengan teknologi profesional dan set lengkap peralatan merek kelas satu (SUMIX/JRG/OPTOTEST), ini dapat menghasilkan jumper MPO berkualitas tinggi dan berkinerja tinggi. |
|
||||
|
Kapasitas produksi: JFOPT memiliki 5 jalur produksi MPO, memungkinkan produksi kabel trunk MPO dalam jumlah besar dan cepat untuk memenuhi permintaan pelanggan. |
|
||||
|
Kontrol kualitas: JFOPT menerapkan langkah-langkah kontrol kualitas yang ketat di setiap tahap, mulai dari bahan mentah hingga proses produksi, dengan pemeriksaan dan pemantauan kualitas profesional.Kami melakukan 100% pengujian interferometer 3D/pengujian pengembalian kerugian/pemeriksaan akhir untuk memastikan kualitas produk. |
|
||||
|
Menetapkan standar: JFOPT dapat merumuskan dan menerapkan standar produksi jumper MPO secara ketat sesuai dengan kebutuhan pengguna untuk memastikan konsistensi produk dan stabilitas kinerja. |
|
||||
|
Inovasi teknologi: JFOPT berfokus pada inovasi teknologi dan memiliki tim R&D profesional untuk terus mengembangkan jumper MPO dengan fungsi yang lebih canggih dan kinerja yang lebih tinggi. |
|
||||
|
Layanan dan Dukungan Teknis: JFOPT menyediakan layanan pra-penjualan dan purna jual yang komprehensif, termasuk konsultasi teknis, rekomendasi produk, pemeliharaan purna jual, dll., untuk memenuhi kebutuhan pelanggan dan memastikan kepuasan pelanggan. |
|
||||
* Sering Tanya Jawab
1.Masalah apa yang harus diperhatikan saat menyesuaikan jumper MPO?
Panjang jumper MPO/bahan kabel/jenis serat dan jumlah inti/konektor pria/wanita/standar kehilangan/warna/label dan persyaratan khusus lainnya.
2.Bagaimana jumper MPO kami memastikan parameter stabil?
MPO jumper JFOPT 100% lulus uji interferensi 3D dan 100% lulus uji insertion return loss untuk memastikan parameter stabil.
3. Waktu tunggu kami?
Kami dapat memproduksi 30.000+ konektor MPO per bulan, yang dapat sepenuhnya menjamin pengiriman cepat Anda.
4. Apa produk turunan MPO lain yang kami buat?
Kami juga dapat memproduksi produk terkait MPO seperti pemutus sirkuit MPO/attenuator MPO/konektor transisi pria-ke-wanita MPO/kawat jumper MT.
