Tempat asal:
Cina
Nama merek:
JFOPT
Sertifikasi:
Product: CE / UL / ROHS / REACH Company: ISO9001/ISO14001
Nomor model:
JFOC-GJISFV/GJISFH
Hubungi kami
Kabel Mini Lapis Baja Tahan Tikus Tahan Tarik MPO / MTP Kabel Patch Lapis Baja 3.0/3.5/4.0mm Diameter Luar
Struktur Kabel Mini (Lapis Baja) melibatkan penyisipan serat berlapis 0,25 mm ke dalam selubung bagian dalam, yang kemudian ditutup dengan lapisan pelindung spiral dan benang Aramid.Terakhir, jaket luar yang terbuat dari bahan PVC/LSZH diekstrusi untuk melengkapi kabel.Kabel ini cocok untuk lingkungan dengan ruang terbatas atau kebutuhan kabel yang tinggi, seperti kantor, ruang rapat, jaringan rumah, dan aplikasi dalam ruangan lainnya.
* Fitur Produk
|
① Penambahan pelindung pada kabel mini memberikan solusi tahan kompresi yang murah |
②Volume kabel tetap sebanding dengan kabel mini standar, menghemat ruang kabel |
|
|
|
|
③JFOPT dapat menyediakan berbagai solusi cabang dan traksi serta produk jadi |
④Semua bahan kabel dan serat memiliki jaminan kualitas bersertifikat, dan bahan dapat ditelusuri kembali ke asalnya |
|
|
|
* Aplikasi
1.Sistem komunikasi optik
2.Interkoneksi peralatan komunikasi
3. Komunikasi serat optik

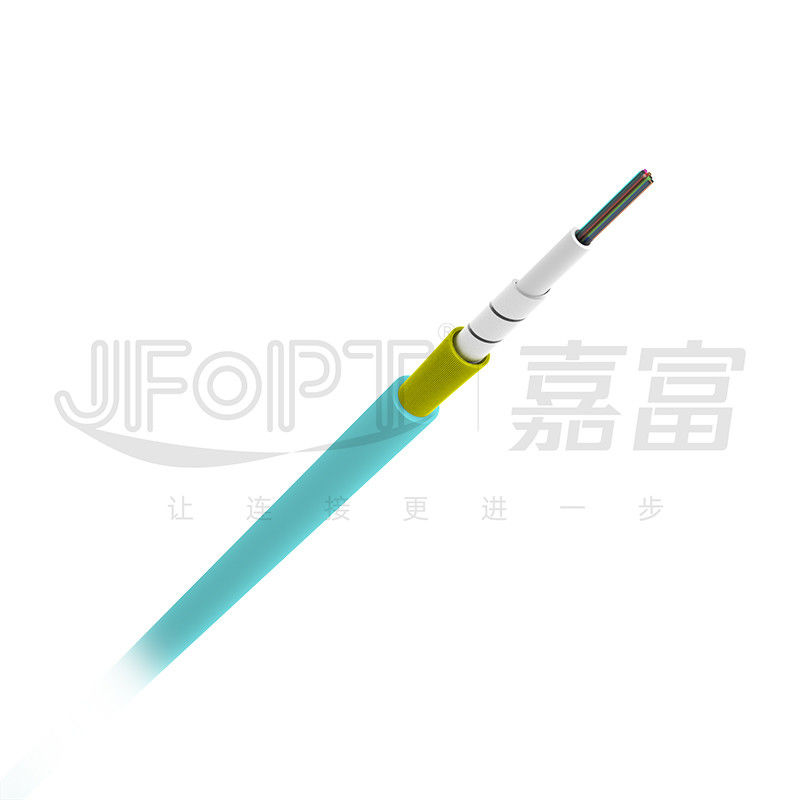

*Presentasi Struktur
* Parameter Kabel
|
Item |
Spesifikasi |
||||||
|
Jumlah Serat |
1~12 |
24 |
|||||
|
Tabung logam |
Bahan tabung logam |
besi tahan karat |
besi tahan karat |
||||
|
Diameter tabung logam |
2.1~2.2mm |
3,6 ~ 3,7mm |
|||||
|
Ketebalan tabung logam |
0,25 ~ 0,28mm |
0,25 ~ 0,28mm |
|||||
|
Jaket luar |
Dimensi |
3,0 ± 0,1 mm |
4,5 ± 0,1 mm |
||||
|
Bahan |
PVC/LSZH/PU |
||||||
|
Warna |
Kuning(SM) / Oranye(MM) /Aqua(OM3)/Violet(OM4) ATAU Kustomisasi |
||||||
* Kinerja mekanik
|
Item |
Spesifikasi |
||||||
|
Jumlah Serat |
1~12 |
24 |
|||||
|
Ketegangan (Jangka Panjang) / N |
500 |
200 |
|||||
|
Ketegangan (Jangka Pendek)/ N |
800 |
600 |
|||||
|
Hancurkan (Jangka Panjang)/ N/10cm |
800 |
200 |
|||||
|
Hancurkan (Jangka Pendek)/ N/10cm |
1200 |
600 |
|||||
|
Min.Bend Radius (Dinamis)/ mm |
20D |
||||||
|
Min.Radius Tekuk (Statis)/ mm |
10D |
||||||
|
Suhu Operasional/℃ |
-20～+60 |
||||||
|
Suhu Penyimpanan/℃ |
-20～+60 |
||||||
* Parameter Serat
|
Modus tunggal |
|||||||
|
Item |
Satuan |
G.652D |
G.657A1 |
G.657A2 |
|||
|
Diameter Bidang Mode |
1310nm |
μm |
9,1±0,4 |
8,8 ± 0,4 |
8,8 ± 0,4 |
||
|
1550nm |
μm |
10,4±0,5 |
9,8 ± 0,5 |
9,8 ± 0,5 |
|||
|
Diameter Kelongsong |
μm |
125±1 |
125±0,7 |
125±0,7 |
|||
|
Cladding Non-Edaran |
% |
≤1 |
≤0,7 |
≤0,7 |
|||
|
Kesalahan Konsentrisitet Core-Cladding |
μm |
≤0,6 |
≤0,5 |
≤0,5 |
|||
|
Diameter Lapisan |
μm |
245±7 |
245±5 |
245±5 |
|||
|
Pelapisan Tidak Melingkar |
% |
≤6.0 |
≤6.0 |
≤6.0 |
|||
|
Kesalahan Konsentrisitet Cladding-Coating |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
|||
|
Panjang Gelombang Pemutus Kabel |
nm |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
|||
|
Atenuasi |
1310nm |
dB/km |
≤0,35 |
≤0,35 |
≤0,35 |
||
|
1550nm |
dB/km |
≤0,25 |
≤0,25 |
≤0,25 |
|||
|
Multi-mode |
|||||||
|
Item |
satuan |
62,5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
|
|
Diameter inti |
μm |
62,5±2,5 |
50±2,5 |
50±2,5 |
50±2,5 |
50±2,5 |
|
|
Diameter Kelongsong |
μm |
125±1,0 |
125±1,0 |
125±1,0 |
125±1,0 |
125±1,0 |
|
|
Inti Non-Edaran |
% |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
|
|
Cladding Non-Edaran |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Kesalahan Konsentrisitet Core-Cladding |
μm |
≤1.5 |
≤1.5 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Diameter Lapisan |
μm |
245±7 |
245±7 |
245±7 |
245±7 |
245±7 |
|
|
Pelapisan Tidak Melingkar |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
Kesalahan Konsentrisitet Cladding-Coating |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
Bandwidth OFL |
850nm |
MHz·km |
≥160 |
≥500 |
≥700 |
≥1500 |
≥3500 |
|
1300nm |
MHz·km |
≥500 |
≥500 |
≥500 |
≥500 |
≥500 |
|
|
Koefisien Atenuasi |
850nm |
dB/km |
≤3.0 |
≤3.0 |
≤3.0 |
≤3.0 |
≤3.0 |
|
1300nm |
dB/km |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
*Kemasan Produk
|
|
|
|
Dikemas di drum |
Drum disegel |
* Kekuatan Pabrik
|
Spesialisasi: JFOPT memiliki tim R&D profesional, teknologi produksi, dan peralatan untuk menghasilkan kabel berkualitas tinggi yang memenuhi kebutuhan lingkungan dan kebutuhan yang berbeda. |
|
||||
|
Kapasitas Manufaktur: JFOPT memiliki 40 mesin pembuat kabel lapis baja dalam ruangan, memastikan pengiriman pesanan kabel lapis baja berskala besar tepat waktu.Dengan jalur dan peralatan produksi profesional, mereka dapat secara efisien menghasilkan kabel dalam jumlah besar untuk memenuhi permintaan pelanggan. |
|
||||
|
Kontrol kualitas: JFOPT menerapkan langkah-langkah kontrol kualitas yang ketat.Selain pengadaan material dan inspeksi masuk, proses produksi menggabungkan sistem pengujian kualitas otomatis untuk berbagai komponen seperti penyangga ketat, pelindung spiral, dan selubung luar.Semua peralatan pengujian produksi dipelihara secara teratur.Dengan keahlian teknis bertahun-tahun dan proses produksi jumper lapis baja yang matang, mereka dapat menghilangkan hampir semua ketidaknormalan pada kabel lapis baja. |
|
||||
|
Pengembangan Standar: JFOPT memiliki tim R&D profesional dan berpengalaman yang dapat menyediakan kabel yang disesuaikan untuk memenuhi kebutuhan lingkungan dan kebutuhan yang berbeda, memastikan kepuasan pelanggan. |
|
||||
|
Inovasi teknologi: JFOPT menekankan inovasi teknologi dan merancang produk kabel lapis baja dengan struktur, ukuran, jumlah inti, dan warna yang berbeda untuk memenuhi beragam kebutuhan pelanggan. |
|
||||
|
Layanan dan Dukungan Teknis: JFOPT menyediakan layanan pra-penjualan dan purna jual yang komprehensif, termasuk konsultasi teknis, rekomendasi produk, dan pemeliharaan pasca-penjualan, untuk memenuhi kebutuhan pelanggan dan memastikan kepuasan pelanggan. |
|
||||
* Sering Tanya Jawab
1. Faktor apa yang harus dipertimbangkan saat membeli kabel optik?
Penting untuk mempertimbangkan model, warna, diameter luar, bahan, peringkat api, dan kinerja mekanis kabel optik.
2. Apakah Anda menerima kustomisasi warna dan pencetakan?
Ya, kami dapat menyesuaikan warna dan pencetakan berdasarkan sampel yang Anda berikan.
3. Jenis kabel optik apa yang dapat Anda hasilkan?
Kami dapat memproduksi berbagai jenis kabel optik dalam dan luar ruangan, termasuk kabel patch, kabel mini, kabel pita, ADSS, GYTA, GYTS, GYXTW, dan lainnya.
4. Berapa jumlah pesanan minimum untuk kabel optik Anda?
Untuk kabel optik biasa, jumlah pesanan minimum adalah 1 kilometer.Untuk kabel optik khusus, silakan hubungi tim penjualan kami untuk informasi lebih lanjut.
5. Apa kerangka waktu pengiriman Anda?
Biasanya, waktu pengiriman kabel optik biasa adalah dalam 3 hari kerja.
