Tempat asal:
Cina
Nama merek:
JFOPT
Sertifikasi:
Product: CE / UL / ROHS / REACH Company: ISO9001/ISO14001
Nomor model:
JFOC-GJBSFJV/GJBSFJH/GJBSFJU
Hubungi kami

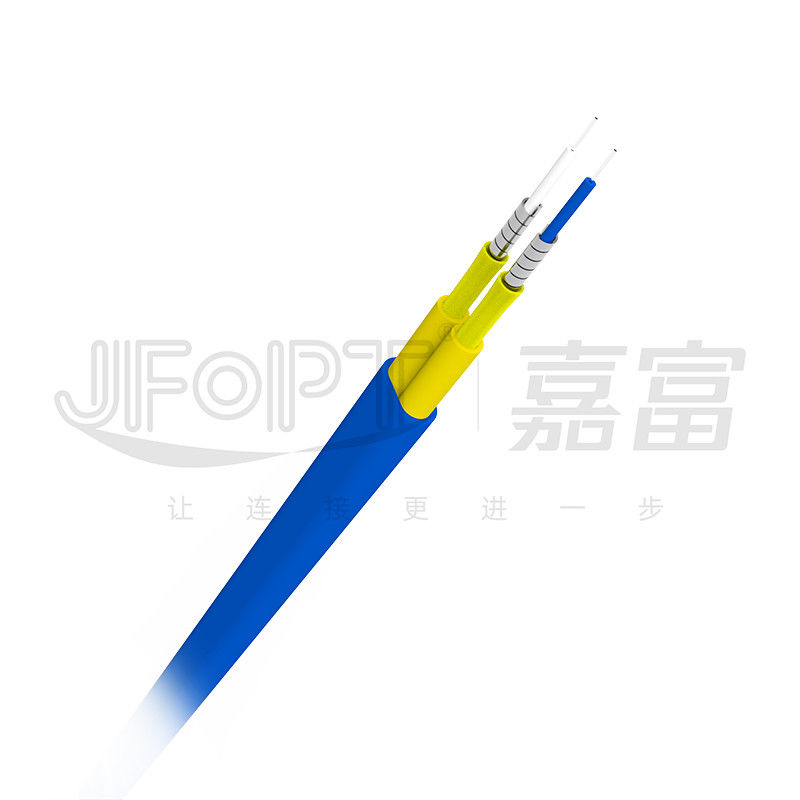

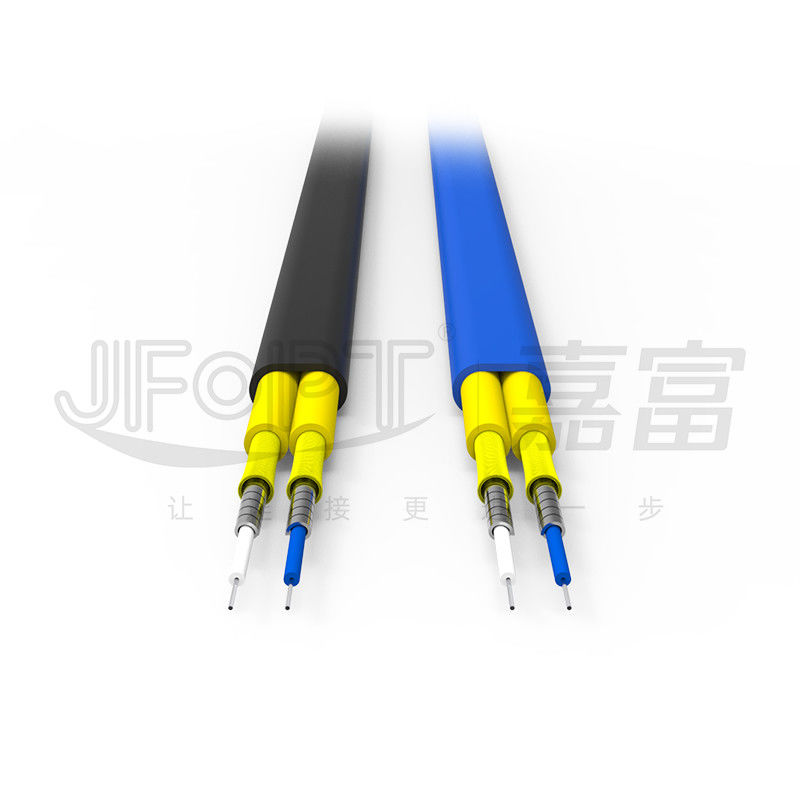

Lapis Baja Dual-Core Flat Cable 3.0mm Sub-kabel Lapis Baja dengan Tabung Spiral / Kekuatan Tarik Tinggi Umur Panjang
Kabel datar dupleks (kabel lapis baja tunggal 3.0) menggunakan kabel optik lapis baja tunggal inti tunggal berdiameter luar 3,0 mm (serat buffer ketat 0,9 mm sebagai media transmisi, inti serat dibungkus secara eksternal dengan pelindung baja tahan karat, dan sebuah benang aramid digunakan sebagai unit peningkat kekuatan) sebagai unit sub-kabel, dan diekstrusi dengan lapisan bahan PVC/LSZH/TPU datar sebagai selubung luar.
* Fitur Produk
|
① Dua sub-kabel 3.0mm ditutupi dengan selubung pelindung untuk meningkatkan ketahanan tarik dan aus |
②Dapat digunakan untuk transmisi komunikasi antara struktur mekanis bergerak |
|
|
|
|
③Dapat ditambahkan dengan peralatan penarik mata untuk traksi jarak jauh |
④Setiap inti dari sub-kabel dilapisi secara individual untuk perlindungan |
|
|
|
* Aplikasi
1. Kabel terstruktur dalam ruangan
2.Sistem komunikasi optik
3.Pusat data

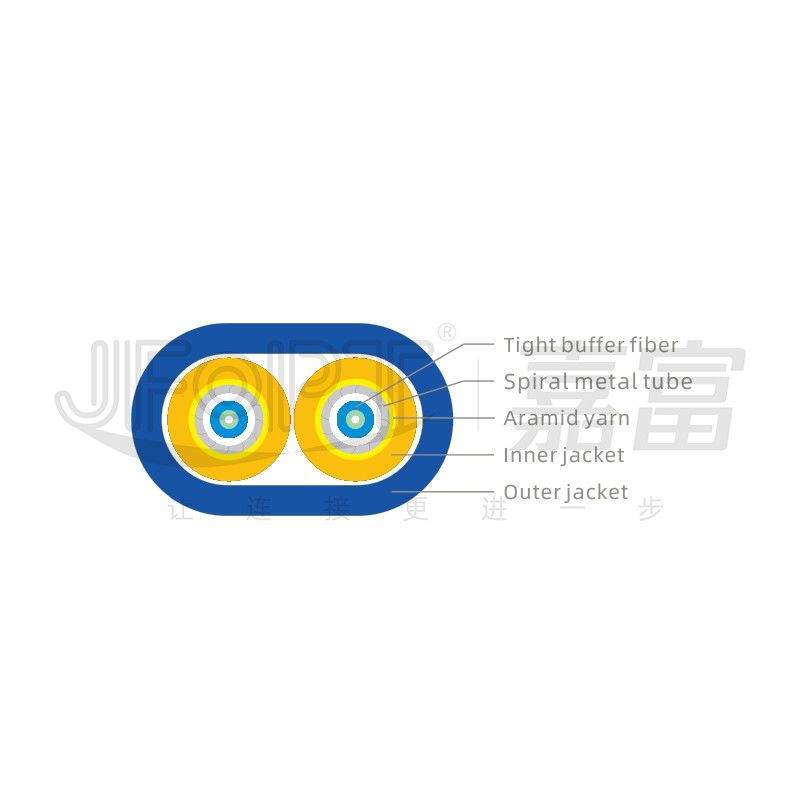

*Presentasi Struktur
* Parameter Kabel
|
Item |
Spesifikasi |
|||||||
|
Jumlah Serat |
2 |
|||||||
|
Sub-kabel |
Buffer ketat |
Dimensi |
0,85±0,05mm |
|||||
|
Bahan |
PVC/LSZH |
|||||||
|
Warna |
Putih/Kuning(SM) Biru/Oranye(MM) |
|||||||
|
Tabung lapis baja |
Dimensi |
1,65 ± 0,1 mm |
||||||
|
Bahan |
SUS304 |
|||||||
|
Anggota kekuatan |
Benang Aramid |
|||||||
|
Jaket |
Dimensi |
3,0 ± 0,1 mm |
||||||
|
Bahan |
PVC/LSZH |
|||||||
|
Warna |
Kuning(SM)/Oranye(MM) atau disesuaikan |
|||||||
|
Identifikasi sub-kabel |
1# - 2# |
|||||||
|
Jaket luar |
Dimensi |
(4.0*7.0)±0.2mm |
||||||
|
Bahan |
PVC/LSZH/TPU |
|||||||
|
Warna |
Hitam atau disesuaikan |
|||||||
* Kinerja mekanik
|
Item |
Spesifikasi |
|||||||
|
Jumlah Serat |
2 |
|||||||
|
Ketegangan (Jangka Panjang) / N |
400 |
|||||||
|
Ketegangan (Jangka Pendek)/ N |
600 |
|||||||
|
Hancurkan / N / 100mm |
3000 |
|||||||
|
Min.Bend Radius (Dinamis)/mm |
60D |
|||||||
|
Min.Bend Radius (Statis) / mm |
30D |
|||||||
|
Suhu Operasional/℃ |
-20～+70 (PVC)/-40～+80 (LSZH/TPU) |
|||||||
|
Suhu Penyimpanan/℃ |
-40～+80 |
|||||||
* Parameter Serat
|
Modus tunggal |
||||||||
|
Item |
Satuan |
G.652D |
G.657A1 |
G.657A2 |
||||
|
Diameter Bidang Mode |
1310nm |
μm |
9,1±0,4 |
8,8 ± 0,4 |
8,8 ± 0,4 |
|||
|
1550nm |
μm |
10,4±0,5 |
9,8 ± 0,5 |
9,8 ± 0,5 |
||||
|
Diameter Kelongsong |
μm |
125±1 |
125±0,7 |
125±0,7 |
||||
|
Cladding Non-Edaran |
% |
≤1 |
≤0,7 |
≤0,7 |
||||
|
Kesalahan Konsentrisitet Core-Cladding |
μm |
≤0,6 |
≤0,5 |
≤0,5 |
||||
|
Diameter Lapisan |
μm |
245±7 |
245±5 |
245±5 |
||||
|
Pelapisan Tidak Melingkar |
% |
≤6.0 |
≤6.0 |
≤6.0 |
||||
|
Kesalahan Konsentrisitet Cladding-Coating |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
||||
|
Panjang Gelombang Pemutus Kabel |
nm |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
||||
|
Atenuasi |
1310nm |
dB/km |
≤0,34 |
≤0,35 |
≤0,35 |
|||
|
1550nm |
dB/km |
≤0.2 |
≤0,21 |
≤0,21 |
||||
|
Multi-mode |
||||||||
|
Item |
satuan |
62,5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
||
|
Diameter inti |
μm |
62,5±2,5 |
50±2,5 |
50±2,5 |
50±2,5 |
50±2,5 |
||
|
Diameter Kelongsong |
μm |
125±1,0 |
125±1,0 |
125±1,0 |
125±1,0 |
125±1,0 |
||
|
Inti Non-Edaran |
% |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
||
|
Cladding Non-Edaran |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
||
|
Kesalahan Konsentrisitet Core-Cladding |
μm |
≤1.5 |
≤1.5 |
≤1.0 |
≤1.0 |
≤1.0 |
||
|
Diameter Lapisan |
μm |
245±7 |
245±7 |
245±7 |
245±7 |
245±7 |
||
|
Pelapisan Tidak Melingkar |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
||
|
Kesalahan Konsentrisitet Cladding-Coating |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
||
|
Bandwidth OFL |
850nm |
MHz·km |
≥160 |
≥500 |
≥700 |
≥1500 |
≥3500 |
|
|
1300nm |
MHz·km |
≥500 |
≥500 |
≥500 |
≥500 |
≥500 |
||
|
Koefisien Atenuasi |
850nm |
dB/km |
≤3.0 |
≤2.5 |
≤2.3 |
≤2.3 |
≤2.3 |
|
|
1300nm |
dB/km |
≤1.0 |
≤0,7 |
≤0,6 |
≤0,6 |
≤0,6 |
||
*Kemasan Produk
|
|
|
|
Dikemas di drum |
Drum disegel |
* Kekuatan Pabrik
|
Spesialisasi: JFOPT memiliki tim R&D profesional, teknologi produksi, dan peralatan untuk menghasilkan kabel berkualitas tinggi yang memenuhi kebutuhan lingkungan dan kebutuhan yang berbeda. |
|
||||
|
Kapasitas Manufaktur: JFOPT memiliki 40 mesin pembuat kabel lapis baja dalam ruangan, memastikan pengiriman pesanan kabel lapis baja berskala besar tepat waktu.Dengan jalur dan peralatan produksi profesional, mereka dapat secara efisien menghasilkan kabel dalam jumlah besar untuk memenuhi permintaan pelanggan. |
|
||||
|
Kontrol kualitas: JFOPT menerapkan langkah-langkah kontrol kualitas yang ketat.Selain inspeksi material yang masuk, proses produksi menggabungkan sistem pengujian kualitas otomatis untuk berbagai komponen seperti penyangga ketat, pelindung spiral, dan selubung luar.Semua peralatan pengujian produksi dipelihara secara teratur.Dengan keahlian teknis bertahun-tahun dan proses produksi jumper lapis baja yang matang, mereka dapat menghilangkan hampir semua ketidaknormalan pada kabel lapis baja. |
|
||||
|
Pengembangan Standar: JFOPT memiliki tim R&D profesional dan berpengalaman yang dapat menyediakan kabel yang disesuaikan untuk memenuhi kebutuhan lingkungan dan kebutuhan yang berbeda, memastikan kepuasan pelanggan. |
|
||||
|
Inovasi teknologi: JFOPT menekankan inovasi teknologi dan merancang produk kabel lapis baja dengan struktur, ukuran, jumlah inti, dan warna yang berbeda untuk memenuhi beragam kebutuhan pelanggan. |
|
||||
|
Layanan dan Dukungan Teknis: JFOPT menyediakan layanan pra-penjualan dan purna jual yang komprehensif, termasuk konsultasi teknis, rekomendasi produk, dan pemeliharaan pasca-penjualan, untuk memenuhi kebutuhan pelanggan dan memastikan kepuasan pelanggan. |
|
||||
* Sering Tanya Jawab
1. Faktor apa yang harus dipertimbangkan saat membeli kabel optik?
Penting untuk mempertimbangkan model, warna, diameter luar, bahan, peringkat api, dan kinerja mekanis kabel optik.
2. Apakah Anda menerima kustomisasi warna dan pencetakan?
Ya, kami dapat menyesuaikan warna dan pencetakan berdasarkan sampel yang Anda berikan.
3. Jenis kabel optik apa yang dapat Anda hasilkan?
Kami dapat memproduksi berbagai jenis kabel optik dalam dan luar ruangan, termasuk kabel patch, kabel mini, kabel pita, ADSS, GYTA, GYTS, GYXTW, dan lainnya.
4. Berapa jumlah pesanan minimum untuk kabel optik Anda?
Untuk kabel optik biasa, jumlah pesanan minimum adalah 1 kilometer.Untuk kabel optik khusus, silakan hubungi tim penjualan kami untuk informasi lebih lanjut.
5. Apa kerangka waktu pengiriman Anda?
Biasanya, waktu pengiriman kabel optik biasa adalah dalam 3 hari kerja.
