Tempat asal:
Cina
Nama merek:
JFOPT
Sertifikasi:
Product: CE / UL / ROHS / REACH Company: ISO9001/ISO14001
Nomor model:
JFOC-GYFJKU
Hubungi kami

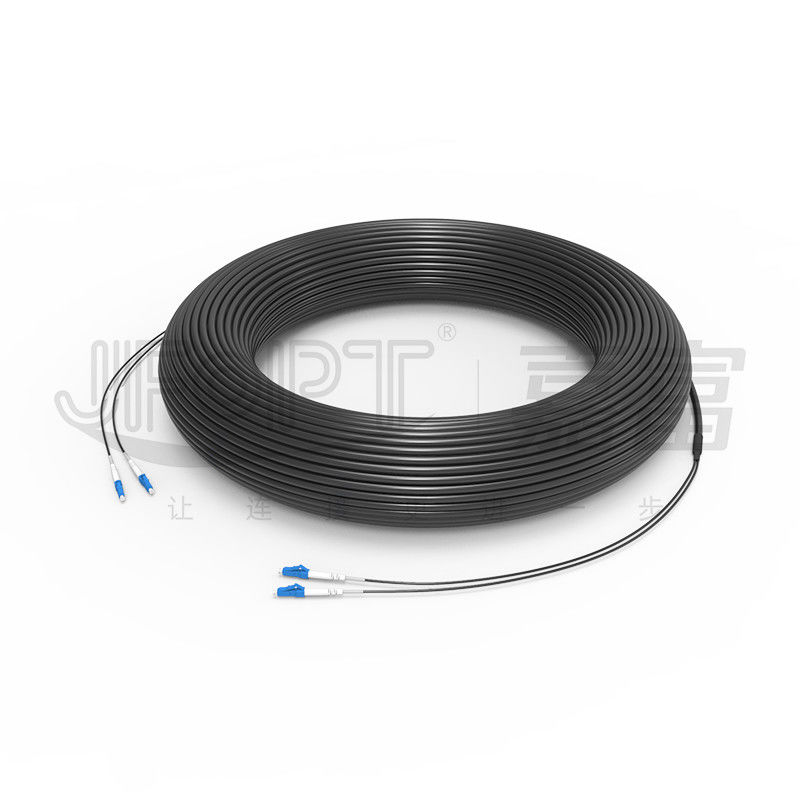

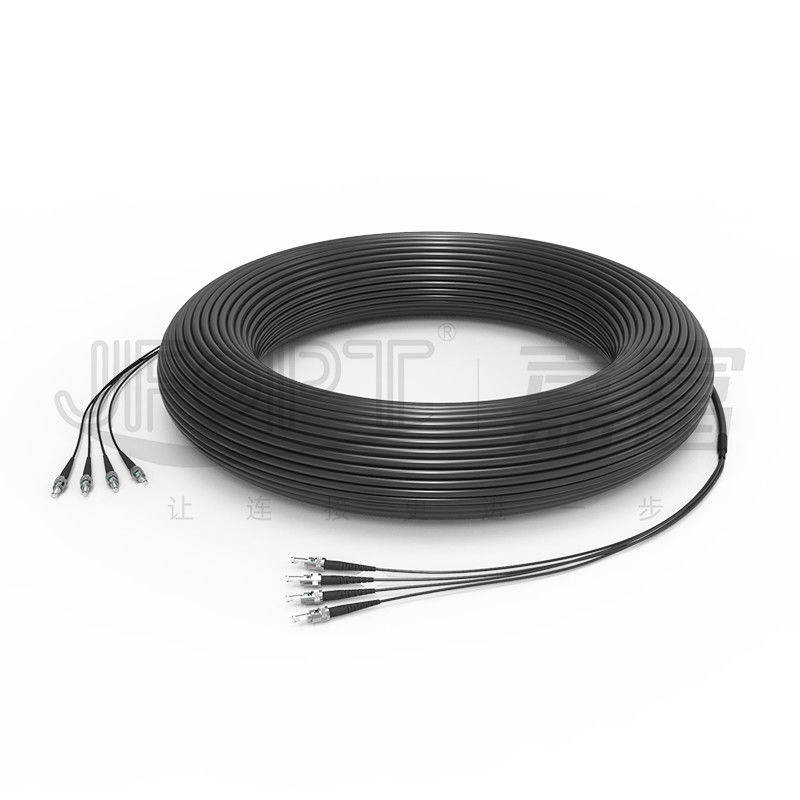

Kabel Taktis Lapangan Lapis Baja Tunggal Diameter Kecil Kabel Mudah Tahan terhadap Tekanan/Tahan Lama/Transmisi Stabil

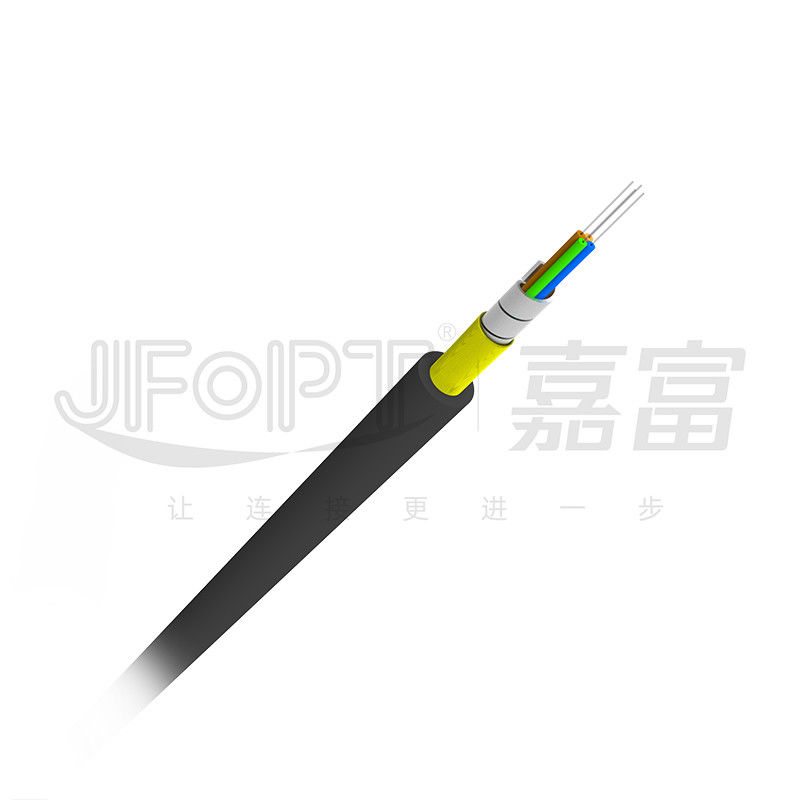

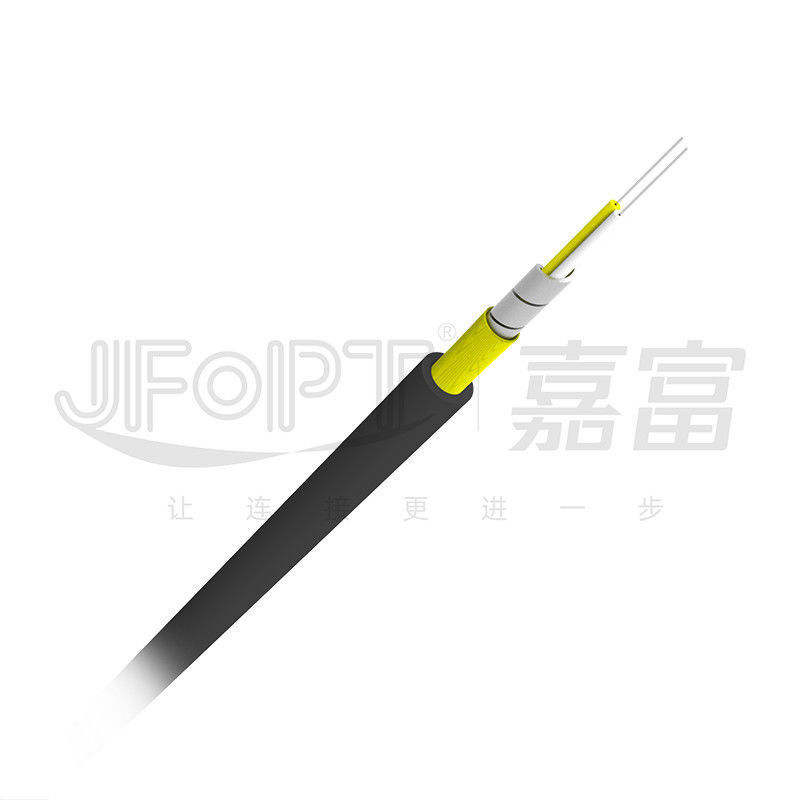

Kabel taktis medan lapis baja satu lapis terdiri dari kabel optik berjaket 0,9 mm atau 0,6 mm, yang dibungkus dengan lapisan tabung baja tahan karat.Tabung pelindung selanjutnya ditutup dengan lapisan benang aramid, dan terakhir, kabel diekstrusi dengan lapisan luar bahan TPU untuk membentuk rakitan kabel akhir.
* Fitur Produk
|
①Opsional untuk penarik kabel, memfasilitasi pemasangan kabel dan menghemat waktu selama pemasangan kabel |
②Kabel dengan diameter luar maksimum 5,0 mm dapat menampung banyak serat, membuatnya lebih kecil ukurannya dibandingkan dengan kabel stasiun pangkalan |
|
|
|
|
③TPU jaket memberikan fleksibilitas dan memungkinkan jari-jari tikungan kecil |
- |
|
|
- |
* Aplikasi
1.Sistem komunikasi stasiun pangkalan
2. Sistem pengawasan video
*Presentasi Struktur
* Parameter Kabel
|
Item |
Spesifikasi |
||||||
|
Jumlah Serat |
2 |
4 |
|||||
|
Serat penyangga ketat |
Diameter luar |
0,6 ± 0,1 mm |
0,9 ± 0,1 mm |
0,6 ± 0,1 mm |
|||
|
Bahan |
PVC |
||||||
|
Tabung baja tahan karat |
Bahan |
SUS204 |
|||||
|
Diameter internal |
1,25 ± 0,1 mm |
2,2 ± 0,1 mm |
2,1 ± 0,1 mm |
||||
|
Diameter luar |
1,8 ± 0,1 mm |
2,8 ± 0,1 mm |
2,4 ± 0,1 mm |
||||
|
Jaket luar |
Bahan |
TPU |
|||||
|
Warna |
Hitam/Ditentukan Pelanggan |
||||||
|
Ketebalan |
0,6 ± 0,1 mm |
1,0 ± 0,1 mm |
0,9 ± 0,1 mm |
1,1 ± 0,1 mm |
|||
|
Diameter luar |
3,3 ± 0,2 mm |
4,0 ± 0,2 mm |
5,0 ± 0,2 mm |
4,5 ± 0,2 mm |
5,0 ± 0,2 mm |
||
* Performa Mekanis
|
Item |
Spesifikasi |
||||||
|
Jumlah Serat |
2 |
4 |
|||||
|
Dimensi jaket luar/mm |
3,3 ± 0,2 mm |
4,0 ± 0,2 mm |
5,0 ± 0,2 mm |
4,5 ± 0,2 mm |
5,0 ± 0,2 mm |
||
|
Ketegangan (Jangka Panjang)/N |
300 |
600 |
400 |
600 |
|||
|
Ketegangan (Jangka Pendek)/N |
600 |
1000 |
800 |
1000 |
|||
|
Hancurkan / N / 10cm |
300 |
||||||
|
Min.Radius Tekuk/mm |
30D |
||||||
|
Suhu Operasional/℃ |
-40～+85 |
||||||
|
Suhu Penyimpanan/℃ |
-40～+85 |
||||||
* Parameter Serat
|
Modus tunggal |
|||||||
|
Item |
Satuan |
G.652D |
G.657A1 |
G.657A2 |
|||
|
Diameter Bidang Mode |
1310nm |
μm |
9,1±0,4 |
8,8 ± 0,4 |
8,8 ± 0,4 |
||
|
1550nm |
μm |
10,4±0,5 |
9,8 ± 0,5 |
9,8 ± 0,5 |
|||
|
Diameter Kelongsong |
μm |
125±1 |
125±0,7 |
125±0,7 |
|||
|
Cladding Non-Edaran |
% |
≤1 |
≤0,7 |
≤0,7 |
|||
|
Kesalahan Konsentrisitet Core-Cladding |
μm |
≤0,6 |
≤0,5 |
≤0,5 |
|||
|
Diameter Lapisan |
μm |
245±7 |
245±5 |
245±5 |
|||
|
Pelapisan Tidak Melingkar |
% |
≤6.0 |
≤6.0 |
≤6.0 |
|||
|
Kesalahan Konsentrisitet Cladding-Coating |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
|||
|
Panjang Gelombang Pemutus Kabel |
nm |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
|||
|
Atenuasi |
1310nm |
dB/km |
≤0,34 |
≤0,35 |
≤0,35 |
||
|
1550nm |
dB/km |
≤0.2 |
≤0,21 |
≤0,21 |
|||
|
Multi-mode |
|||||||
|
Item |
Satuan |
62,5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
|
|
Diameter inti |
μm |
62,5±2,5 |
50±2,5 |
50±2,5 |
50±2,5 |
50±2,5 |
|
|
Diameter Kelongsong |
μm |
125±1,0 |
125±1,0 |
125±1,0 |
125±1,0 |
125±1,0 |
|
|
Inti Non-Edaran |
% |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
|
|
Cladding Non-Edaran |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Kesalahan Konsentrisitet Core-Cladding |
μm |
≤1.5 |
≤1.5 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Diameter Lapisan |
μm |
245±7 |
245±7 |
245±7 |
245±7 |
245±7 |
|
|
Pelapisan Tidak Melingkar |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
Kesalahan Konsentrisitet Cladding-Coating |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
Bandwidth OFL |
850nm |
MHz·km |
≥160 |
≥500 |
≥700 |
≥1500 |
≥3500 |
|
1300nm |
MHz·km |
≥500 |
≥500 |
≥500 |
≥500 |
≥500 |
|
|
Koefisien Atenuasi |
850nm |
dB/km |
≤3.0 |
≤2.5 |
≤2.3 |
≤2.3 |
≤2.3 |
|
1300nm |
dB/km |
≤0,8 |
≤0,7 |
≤0,6 |
≤0,6 |
≤0,6 |
|
*Kemasan Produk
|
|
|
|
Dikemas dalam drum |
Drum disegel |
* Kekuatan Pabrik
|
Spesialisasi: JFOPT memiliki tim penelitian dan pengembangan profesional, teknologi produksi, dan peralatan untuk menghasilkan berbagai struktur kabel taktis lapangan, termasuk semua dielektrik non-logam, pelindung, pelindung subunit, anggota kekuatan pusat non-logam/logam, dan banyak lagi. |
|
||||
|
Kapasitas Manufaktur: JFOPT memiliki jalur produksi dan peralatan untuk kabel berdiameter besar, menawarkan panjang khusus, drum khusus, dan produksi batch lainnya untuk memenuhi kebutuhan pelanggan. |
|
||||
|
Kontrol kualitas: JFOPT menerapkan kontrol kualitas yang ketat, memilih bahan yang sepenuhnya memenuhi persyaratan standar internasional, nasional, atau industri, dan dapat memberikan sertifikasi yang relevan. |
|
||||
|
Standardisasi: Tim profesional JFOPT memahami kebutuhan spesifik Anda dan memberikan solusi khusus.Baik itu pembangunan stasiun pangkalan, perluasan, atau pemeliharaan, kami dapat menawarkan saran dan dukungan profesional untuk memastikan kelancaran kemajuan proyek Anda. |
|
||||
|
Inovasi teknologi: JFOPT berfokus pada inovasi teknologi, melakukan peningkatan penelitian dan pengembangan produk setiap tahun, dan terus memperkenalkan produk inovatif untuk memenuhi permintaan pasar yang terus berkembang. |
|
||||
|
Layanan dan Dukungan Teknis: JFOPT tidak hanya menyediakan produk berkualitas tinggi tetapi juga dukungan teknis dan layanan purna jual yang komprehensif.Tim teknis profesional kami dapat memberikan panduan pemasangan, pengujian kinerja, pemecahan masalah, dan layanan lainnya. |
|
||||
* Sering Tanya Jawab
1. Apa yang harus dipertimbangkan saat memilih kabel serat optik?
Penting untuk mempertimbangkan jenis kabel, jumlah serat, warna, diameter luar, bahan, peringkat api, kinerja mekanis, dan spesifikasi terkait lainnya.
2. Bisakah kami meminta warna dan pencetakan yang disesuaikan pada kabel?
Ya, kami dapat menyesuaikan warna dan pencetakan kabel berdasarkan sampel dan konten yang Anda berikan.
3. Bisakah kita memiliki kabel serat optik yang diproses menjadi kabel tambalan taktis lapangan untuk penggunaan stasiun pangkalan?
Kami memiliki lini produksi pemrosesan konektor profesional yang dapat memproses berbagai kabel serat optik menjadi jumper serat optik yang Anda butuhkan untuk aplikasi stasiun basis.
4. Apa jenis kabel serat optik lain yang dapat kami produksi?
Kami dapat memproduksi berbagai jenis kabel serat optik dalam dan luar ruangan, termasuk kabel drop, kabel mini, kabel btreakout, ADSS, GYTA, GYTS, GYXTW, dan banyak lagi.
5. Apa lead time pengiriman kami?
Untuk kabel fiber optic biasa, kami biasanya memiliki lead time 3 hari kerja.
