Tempat asal:
Cina
Nama merek:
JFOPT
Sertifikasi:
Product: CE / UL / ROHS / REACH Company: ISO9001/ISO14001
Nomor model:
JFOC-GYFJDU
Hubungi kami

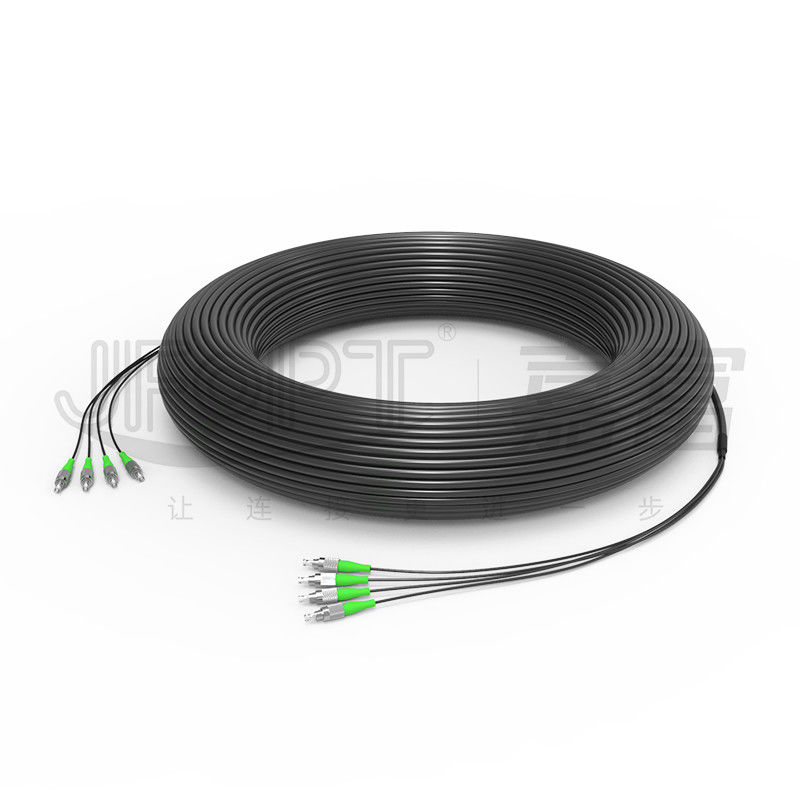

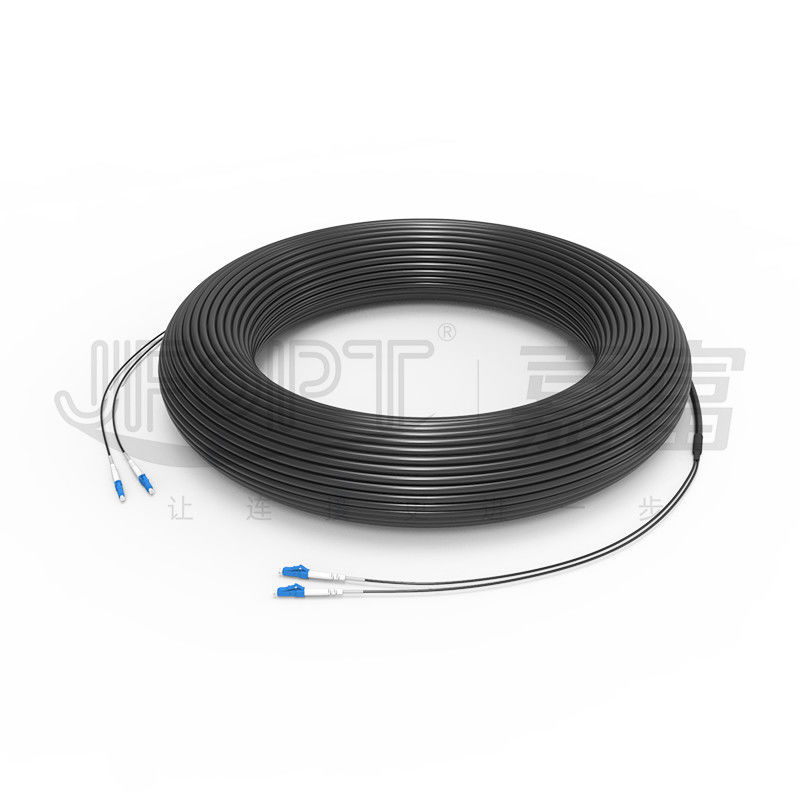

Kabel Lapis Baja Lapis Baja Kabel Militer Lapis Baja Ganda untuk Penggunaan Di Lapangan Abrasi/Tekanan/Tahan Tarik

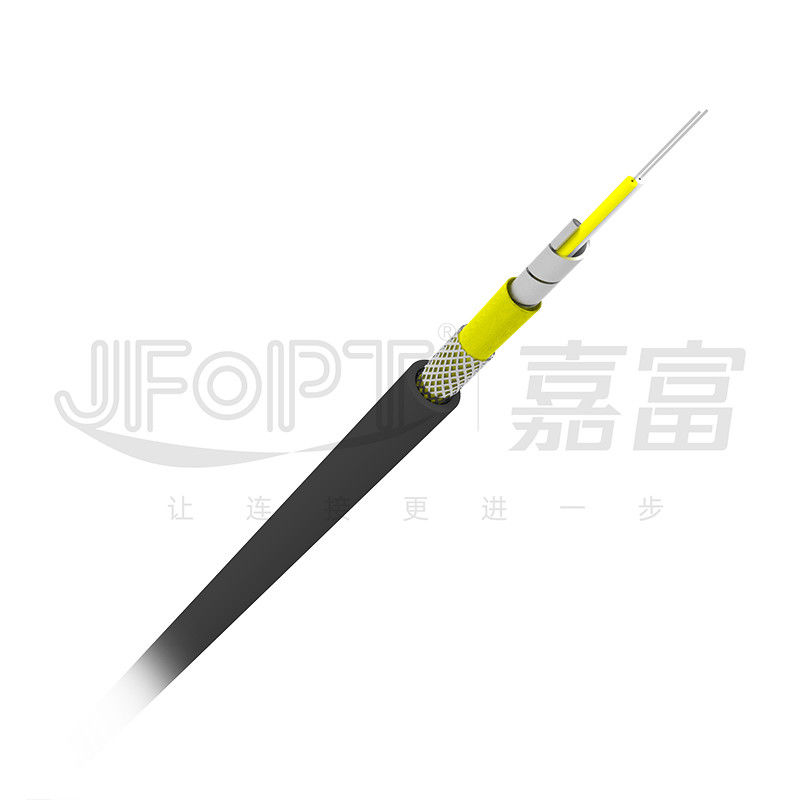

Kabel taktis lapis baja lapis ganda terdiri dari kabel optik berjaket 0,6 mm, yang kemudian dibungkus dengan lapisan tabung baja tahan karat.Tabung armor selanjutnya ditutupi dengan lapisan benang aramid dan lapisan luar tambahan dari armor jalinan baja tahan karat.Terakhir, kabel diekstrusi dengan lapisan luar bahan TPU untuk membentuk unit kabel akhir.
* Fitur Produk
|
①Pelindung logam lapis ganda memberikan peningkatan daya tahan dan cocok untuk lingkungan yang keras, menawarkan ketahanan terhadap gigitan hewan pengerat, ketegangan, kompresi, dan torsi |
②Kompatibel dengan penarik kabel, memungkinkan pemasangan kabel yang cepat dan efisien di lapangan |
|
|
|
|
③Kabel mendukung penambahan kit fanout dan memungkinkan terminasi serat individual dengan menyambungkan tabung pelindung logam terpisah |
- |
|
|
- |
* Aplikasi
1.Sistem komunikasi stasiun pangkalan
2. Sistem pengawasan video
*Presentasi Struktur
* Parameter Kabel
|
Item |
Spesifikasi |
||||||
|
Jumlah Serat |
2 |
||||||
|
Serat penyangga ketat |
Diameter luar |
0,6 ± 0,1 mm |
|||||
|
Bahan |
PVC |
||||||
|
Tabung baja tahan karat |
Bahan |
SUS204 |
|||||
|
Diameter internal |
1,2 ± 0,05 mm |
1,3 ± 0,05 mm |
|||||
|
Diameter luar |
1,65±0,05mm |
1,8 ± 0,05 mm |
|||||
|
lapisan jalinan logam |
Bahan |
SUS304 |
|||||
|
Dimensi jaket luar/mm |
Bahan |
TPU |
|||||
|
Warna |
Hitam/Ditentukan Pelanggan |
||||||
|
Ketebalan |
0,55±0,05mm |
0,9 ± 0,1 mm |
|||||
|
Diameter luar |
3,3 ± 0,1 mm |
5,0 ± 0,1 mm |
|||||
* Performa Mekanis
|
Item |
Spesifikasi |
||||||
|
Jumlah Serat |
2 |
||||||
|
Dimensi jaket luar/mm |
3,3 ± 0,1 mm |
5,0 ± 0,1 mm |
|||||
|
Ketegangan (Jangka Panjang)/N |
300 |
400 |
|||||
|
Ketegangan (Jangka Pendek)/N |
600 |
800 |
|||||
|
Hancurkan / N / 10cm |
300 |
||||||
|
Min.Radius Tekuk/mm |
30D |
||||||
|
Suhu Operasional/℃ |
-40～+80 |
||||||
|
Suhu Penyimpanan/℃ |
-40～+80 |
||||||
* Parameter Serat
|
Modus tunggal |
|||||||
|
Item |
Satuan |
G.652D |
G.657A1 |
G.657A2 |
|||
|
Diameter Bidang Mode |
1310nm |
μm |
9,1±0,4 |
8,8 ± 0,4 |
8,8 ± 0,4 |
||
|
1550nm |
μm |
10,4±0,5 |
9,8 ± 0,5 |
9,8 ± 0,5 |
|||
|
Diameter Kelongsong |
μm |
125±1 |
125±0,7 |
125±0,7 |
|||
|
Cladding Non-Edaran |
% |
≤1 |
≤0,7 |
≤0,7 |
|||
|
Kesalahan Konsentrisitet Core-Cladding |
μm |
≤0,6 |
≤0,5 |
≤0,5 |
|||
|
Diameter Lapisan |
μm |
245±7 |
245±5 |
245±5 |
|||
|
Pelapisan Tidak Melingkar |
% |
≤6.0 |
≤6.0 |
≤6.0 |
|||
|
Kesalahan Konsentrisitet Cladding-Coating |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
|||
|
Panjang Gelombang Pemutus Kabel |
nm |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
|||
|
Atenuasi |
1310nm |
dB/km |
≤0,34 |
≤0,35 |
≤0,35 |
||
|
1550nm |
dB/km |
≤0.2 |
≤0,21 |
≤0,21 |
|||
|
Multi-mode |
|||||||
|
Item |
Satuan |
62,5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
|
|
Diameter inti |
μm |
62,5±2,5 |
50±2,5 |
50±2,5 |
50±2,5 |
50±2,5 |
|
|
Diameter Kelongsong |
μm |
125±1,0 |
125±1,0 |
125±1,0 |
125±1,0 |
125±1,0 |
|
|
Inti Non-Edaran |
% |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
|
|
Cladding Non-Edaran |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Kesalahan Konsentrisitet Core-Cladding |
μm |
≤1.5 |
≤1.5 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Diameter Lapisan |
μm |
245±7 |
245±7 |
245±7 |
245±7 |
245±7 |
|
|
Pelapisan Tidak Melingkar |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
Kesalahan Konsentrisitet Cladding-Coating |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
Bandwidth OFL |
850nm |
MHz·km |
≥160 |
≥500 |
≥700 |
≥1500 |
≥3500 |
|
1300nm |
MHz·km |
≥500 |
≥500 |
≥500 |
≥500 |
≥500 |
|
|
Koefisien Atenuasi |
850nm |
dB/km |
≤3.0 |
≤2.5 |
≤2.3 |
≤2.3 |
≤2.3 |
|
1300nm |
dB/km |
≤0,8 |
≤0,7 |
≤0,6 |
≤0,6 |
≤0,6 |
|
*Kemasan Produk
|
|
|
|
Dikemas dalam drum |
Drum disegel |
* Kekuatan Pabrik
|
Spesialisasi: JFOPT memiliki tim penelitian dan pengembangan profesional, teknologi produksi, dan peralatan untuk menghasilkan berbagai struktur kabel taktis lapangan, termasuk semua dielektrik non-logam, pelindung, pelindung subunit, anggota kekuatan pusat non-logam/logam, dan banyak lagi. |
|
||||
|
Kapasitas Manufaktur: JFOPT memiliki jalur produksi dan peralatan untuk kabel berdiameter besar, menawarkan panjang khusus, drum khusus, dan produksi batch lainnya untuk memenuhi kebutuhan pelanggan. |
|
||||
|
Kontrol kualitas: JFOPT menerapkan kontrol kualitas yang ketat, memilih bahan yang sepenuhnya memenuhi persyaratan standar internasional, nasional, atau industri, dan dapat memberikan sertifikasi yang relevan. |
|
||||
|
Standardisasi: Tim profesional JFOPT memahami kebutuhan spesifik Anda dan memberikan solusi khusus.Baik itu pembangunan stasiun pangkalan, perluasan, atau pemeliharaan, kami dapat menawarkan saran dan dukungan profesional untuk memastikan kelancaran kemajuan proyek Anda. |
|
||||
|
Inovasi teknologi: JFOPT berfokus pada inovasi teknologi, melakukan peningkatan penelitian dan pengembangan produk setiap tahun, dan terus memperkenalkan produk inovatif untuk memenuhi permintaan pasar yang terus berkembang. |
|
||||
|
Layanan dan Dukungan Teknis: JFOPT tidak hanya menyediakan produk berkualitas tinggi tetapi juga dukungan teknis dan layanan purna jual yang komprehensif.Tim teknis profesional kami dapat memberikan panduan pemasangan, pengujian kinerja, pemecahan masalah, dan layanan lainnya. |
|
||||
* Sering Tanya Jawab
1. Apa yang harus dipertimbangkan saat memilih kabel serat optik?
Penting untuk mempertimbangkan jenis kabel, jumlah serat, warna, diameter luar, bahan, peringkat api, kinerja mekanis, dan spesifikasi terkait lainnya.
2. Bisakah kami meminta warna dan pencetakan yang disesuaikan pada kabel?
Ya, kami dapat menyesuaikan warna dan pencetakan kabel berdasarkan sampel dan konten yang Anda berikan.
3. Bisakah kita memiliki kabel serat optik yang diproses menjadi kabel tambalan taktis lapangan untuk penggunaan stasiun pangkalan?
Kami memiliki lini produksi pemrosesan konektor profesional yang dapat memproses berbagai kabel serat optik menjadi jumper serat optik yang Anda butuhkan untuk aplikasi stasiun basis.
4. Apa jenis kabel serat optik lain yang dapat kami produksi?
Kami dapat memproduksi berbagai jenis kabel serat optik dalam dan luar ruangan, termasuk kabel drop, kabel mini, kabel btreakout, ADSS, GYTA, GYTS, GYXTW, dan banyak lagi.
5. Apa lead time pengiriman kami?
Untuk kabel fiber optic biasa, kami biasanya memiliki lead time 3 hari kerja.
