Tempat asal:
Cina
Nama merek:
JFOPT
Sertifikasi:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Nomor model:
Kabel Batang MPO 144C 12 * 12 Kabel Patch
Hubungi kami

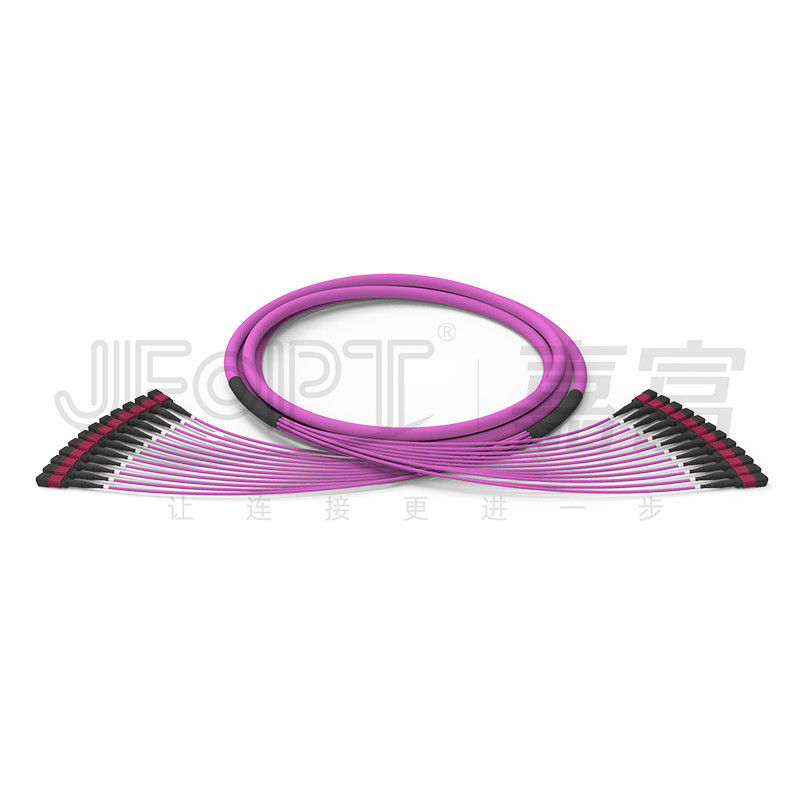

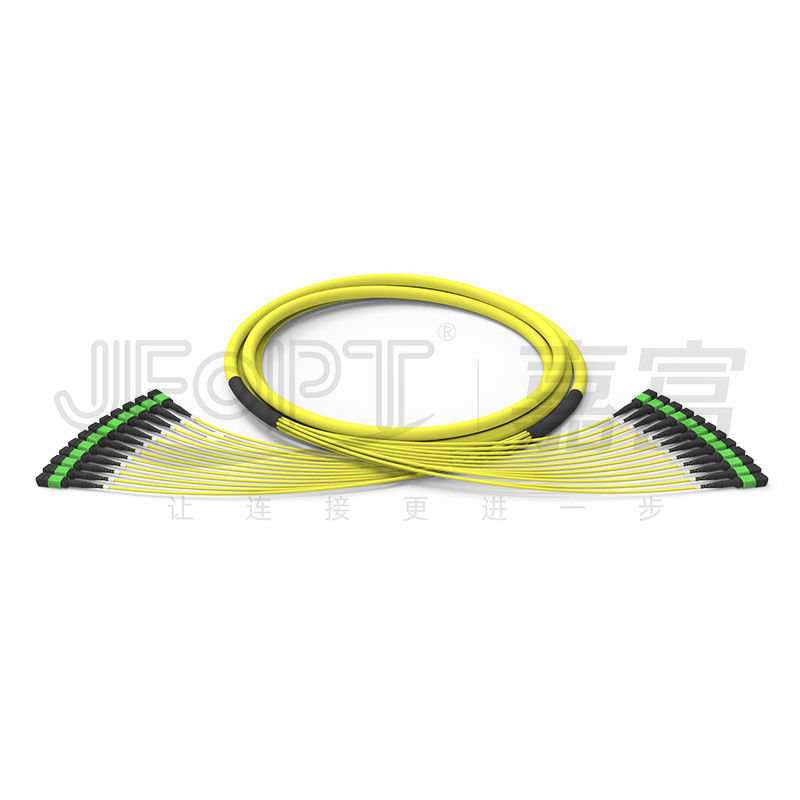

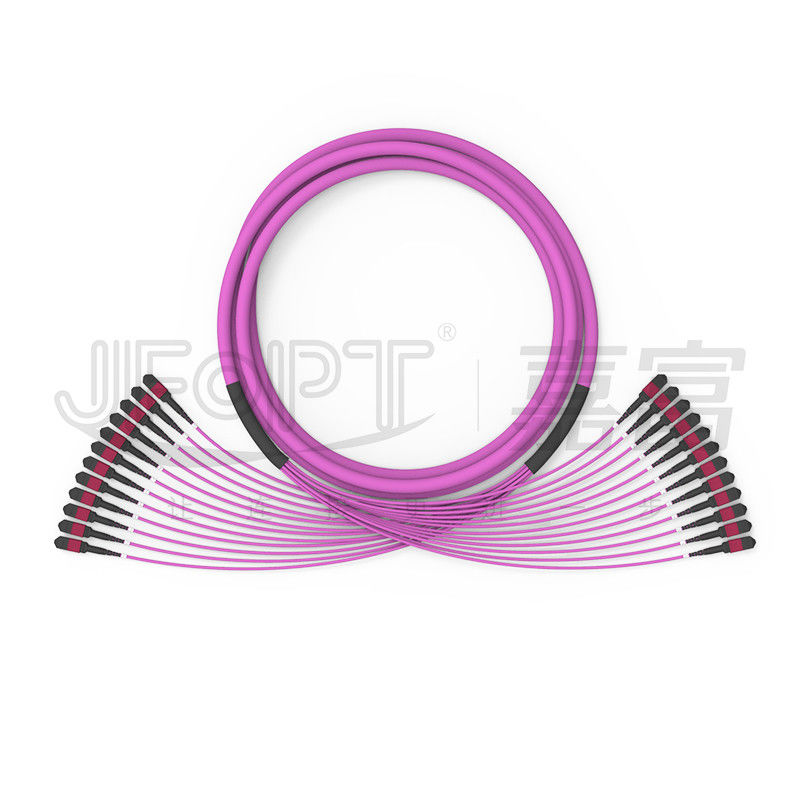

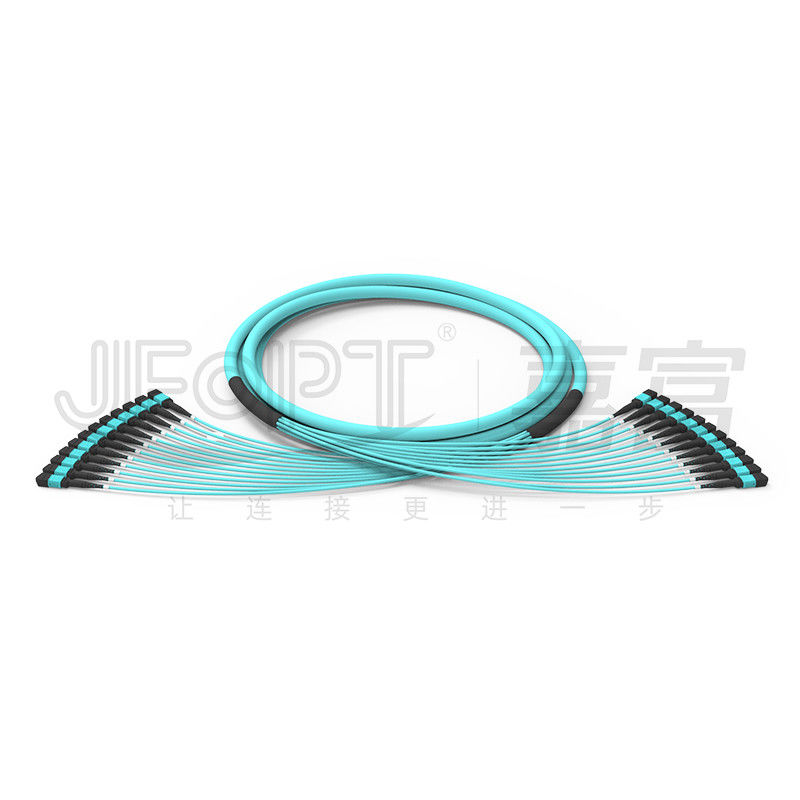

Trunk MPO Jumper 144 Core 12 Unit Konektor MPO * 24 Kabel Batang MPO Cabang Tidak Rata
JFOPT 144-core trunk MPO jumper banyak digunakan untuk interkoneksi antara ruang server pusat data dan bangunan.Jumper ini biasanya menggunakan kabel mini dengan 12 subunit (12 serat per subunit).Pelompat bagasi tidak memiliki cabang, sehingga strukturnya lebih stabil.Setiap subunit kabel mini dilengkapi dengan konektor MPO, yang menampilkan ferrules MT dengan presisi tinggi dan low loss untuk memastikan performa return loss dan insertion loss yang sangat baik.Jumper MPO JFOPT diproduksi dengan peralatan presisi tinggi dan menjalani pengujian 100% di lingkungan ruangan yang bersih.Tim teknis internal kami dapat memberikan solusi khusus untuk memenuhi kebutuhan pelanggan tertentu.
* Fitur
|
①Penggunaan kabel mini struktur multi-unit 144 inti memungkinkan pengkabelan berdensitas tinggi sekaligus mengurangi biaya |
②Cincin identifikasi yang dapat disesuaikan memungkinkan identifikasi kehilangan dan polaritas dengan cepat |
||||
|
|
|
||||
|
③Pilihan untuk rating tahan api seperti OFN/OFNP/OFNR tersedia untuk memenuhi kebutuhan anggaran yang berbeda |
④ Panjang cabang dapat disesuaikan dengan kebutuhan spesifik |
||||
|
|
|
||||
|
⑤ Stabilitas dan pengulangan yang sangat baik |
- |
||||
|
|
- |
||||
* Aplikasi
1.Jaringan akses serat
2. Transmisi data serat
3. Sistem komunikasi serat, jaringan TV kabel, jaringan telekomunikasi
4. Jaringan area lokal (LAN), jaringan area luas (WAN), FTTx
* Parameter Konektor MPO
|
Tipe Konektor |
Kerugian penyisipan |
Mengembalikan kerugian |
|||
|
Khas |
Maksimum |
||||
|
Konektor MPO |
Standar SM |
0,2dB |
0,75dB |
APC≥60dB |
|
|
Kerugian Rendah SM |
0,1dB |
0,35dB |
|||
|
Standar MM |
0,2dB |
0,6dB |
PC≥25dB |
||
|
MM Kerugian Rendah |
0,1dB |
0,35dB |
|||
|
Pria / Wanita |
Pria : dengan Pin Wanita : tanpa Pin |
||||
* Parameter Geometris 3D
|
Item |
Maks |
Min |
||
|
Radius kelengkungan (mm) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Sudut (°) |
X |
0,15 |
-0,15 |
|
|
Y(APC) |
8.2 |
7.8 |
||
|
Y(BU) |
0,2 |
-0,2 |
||
|
Radius kelengkungan inti optik (mm) |
- |
1 |
||
|
Tinggi serat (nm) |
3500 |
1000 |
||
|
Perbedaan tinggi serat yang berdekatan (nm) |
500 |
T/A |
||
|
Coplanar negatif maksimum (nm) |
300 |
T/A |
||
* Parameter Kabel
|
Barang |
Parameter |
||||||
|
Jenis Serat |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
Jumlah Serat |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
Jumlah Satuan |
12 core/unit |
12 core/unit |
12 core/unit |
12 core/unit |
12 core/unit |
12 core/unit |
24 core/unit |
|
Anggota Kekuatan Pusat |
/ |
/ |
FRP |
||||
|
Diameter Luar Unit Sub-Kabel |
3.0mm |
||||||
|
Bahan Jaket Unit Sub Kabel |
PVC/LSZH |
||||||
|
Warna Jaket Unit Sub Kabel |
Kuning / Oranye / Hijau / Heather Violet / Kustomisasi |
||||||
|
Anggota Kekuatan Unit Sub-Kabel |
benang aramid |
||||||
|
Diameter Jaket Luar |
9.5mm |
9.5mm |
11,5mm |
13,5mm |
17.0mm |
||
|
Bahan Jaket Luar |
PVC/LSZH |
||||||
|
Warna Jaket Luar |
Kuning / Oranye / Hijau / Heather Violet / Kustomisasi |
||||||
|
Kekuatan Tarik (Jangka Panjang) |
300N |
200N |
400N |
800N |
1600N |
||
|
Kekuatan Tarik (Jangka Pendek) |
600N |
400N |
1000N |
1500N |
3000N |
||
|
Crush Resistance (Jangka Panjang) |
300N/10cm |
||||||
|
Crush Resistance (Jangka Pendek) |
1000N/10cm |
||||||
|
Radius Tekuk Minimum (Dinamis) |
20D |
||||||
|
Radius Tekuk Minimum (Statis) |
10D |
||||||
|
Suhu Operasional |
-20~60℃ |
||||||
|
Suhu Penyimpanan |
-20~60℃ |
||||||
|
Peringkat Api |
OFN / OFNR / OFNP |
||||||
* Pemilihan Boot Konektor
|
Jenis boot MPO |
||||
|
Jenis |
Spesifikasi |
OD kabel yang berlaku |
Gambar |
Gambar |
|
Sepatu bot bundar |
3.0 boot L = 33mm |
3.0/3.2 |
|
|
|
3.0 boot L = 17mm |
3.0/3.2 |
|
|
|
|
Sepatu bot persegi |
3.0 boot L = 25mm |
3.0/3.2 |
|
|
|
Tab dorong-tarik |
Universal untuk semua sepatu bot |
Universal |
|
|
*Pilihan Warna Perumahan Konektor
|
konektor MPO |
||||
|
Modus tunggal |
Hijau |
Kuning |
||
|
Referensi nomor warna PANTONE 2270C |
Nomor warna referensi PANTONE 100C |
|||
|
|
|
|||
|
Multimode |
Krem |
Aqua |
||
|
Referensi nomor warna PANTONE 7534C |
Nomor warna referensi PANTONE 2226C |
|||
|
|
|
|||
|
Ungu |
- |
|||
|
Referensi nomor warna PANTONE 7641C |
||||
|
|
||||
* Pemilihan Polaritas
|
Kabel Patch 12F |
||||
|
|
* Kemasan Produk
|
|
|
|
Tas anti-statis yang menebal |
Karton menebal |
* Kekuatan Pabrik
|
Spesialisasi: JFOPT telah berfokus pada produksi jumper MPO selama lebih dari 10 tahun, dengan keahlian profesional dan satu set lengkap peralatan merek teratas (SUMIX/JRG/OPTOTEST), memungkinkan produksi jumper MPO berkualitas tinggi dan berkinerja tinggi. |
|
||||
|
Kapasitas produksi: JFOPT memiliki 5 jalur produksi dan peralatan MPO untuk memproduksi jumper MPO dalam jumlah besar dengan cepat dan efisien untuk memenuhi permintaan pelanggan. |
|
||||
|
Kontrol kualitas: JFOPT menerapkan langkah-langkah kontrol kualitas yang ketat, termasuk pengujian dan pemantauan kualitas profesional di setiap tahap mulai dari pengadaan bahan baku hingga proses produksi.Kami melakukan 100% pengujian interferensi 3D, pengujian IL&RL, dan pemeriksaan permukaan akhir untuk memastikan kualitas produk. |
|
||||
|
Pengembangan Standar: JFOPT dapat mengembangkan dan secara ketat mematuhi standar produksi jumper MPO berdasarkan kebutuhan pelanggan untuk memastikan konsistensi produk dan stabilitas kinerja. |
|
||||
|
Inovasi teknologi: JFOPT menekankan inovasi teknologi dan memiliki tim R&D profesional yang didedikasikan untuk mengembangkan jumper MPO yang lebih canggih dan berkinerja lebih tinggi. |
|
||||
|
Layanan dan Dukungan Teknis: JFOPT menyediakan layanan pra-penjualan dan purna jual yang komprehensif, termasuk konsultasi teknis, rekomendasi produk, dan pemeliharaan pasca-penjualan, untuk memenuhi kebutuhan pelanggan dan memastikan kepuasan pelanggan. |
|
||||
* Sering Tanya Jawab
1.Masalah apa yang harus dipertimbangkan saat menyesuaikan jumper MPO?
Panjang jumper / Bahan kabel / Jenis serat dan jumlah inti / Konektor laki-laki atau perempuan / Standar kerugian penyisipan / Persyaratan warna / Label dan permintaan penyesuaian.
2.Bagaimana kami memastikan parameter yang stabil untuk jumper MPO kami?
Jumper MPO JFOPT menjalani pengujian interferometer 3D 100% dan pengujian insertion loss 100%, memastikan parameter yang stabil.
3. Apa lead time pengiriman kami?
Kami memiliki kapasitas produksi bulanan sebesar 30.000+ konektor MPO, memastikan pengiriman yang cepat.
4. Apa produk terkait MPO lain yang kami tawarkan?
Selain jumper MPO, kami juga memproduksi loopback MPO, attenuator MPO, adaptor pria-ke-wanita MPO, jumper MT, dan produk terkait MPO lainnya.
