Tempat asal:
Cina
Nama merek:
JFOPT
Sertifikasi:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Nomor model:
LC/A-LC/A MINI Kabel 3.0mm 24core G657A1 Kuning
Hubungi kami

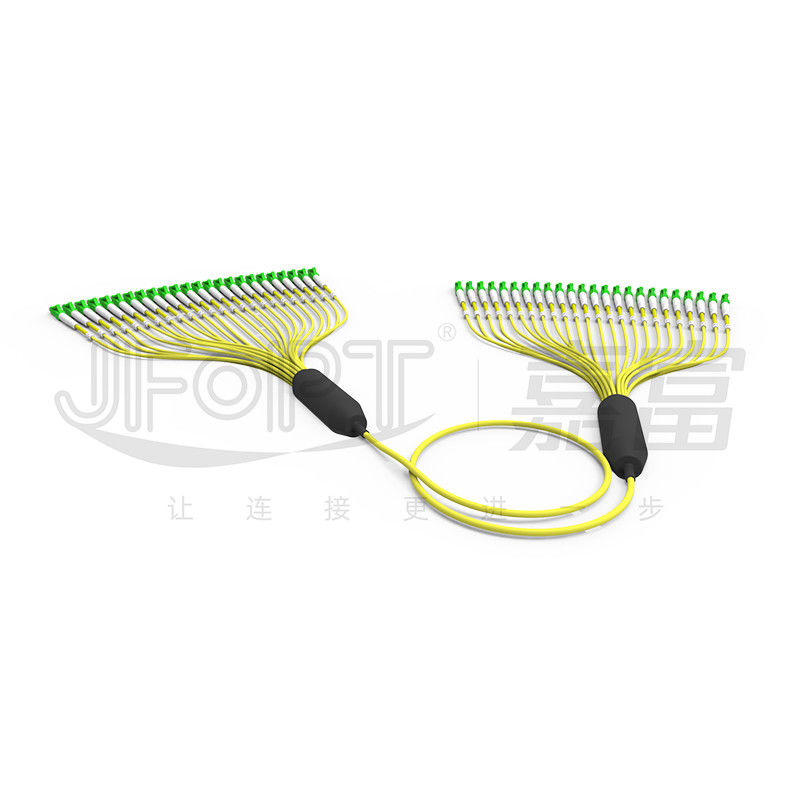

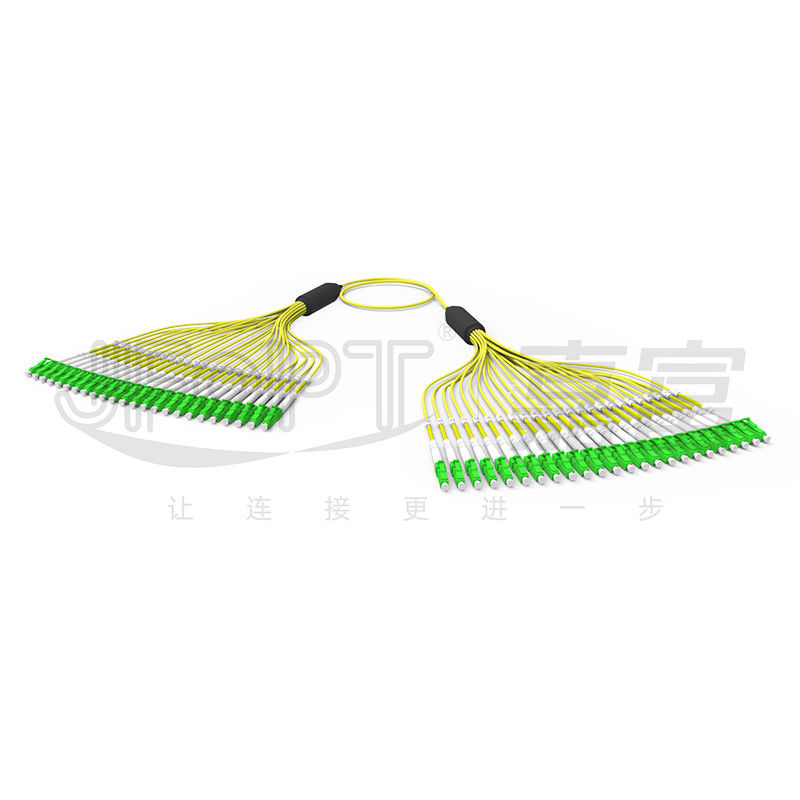

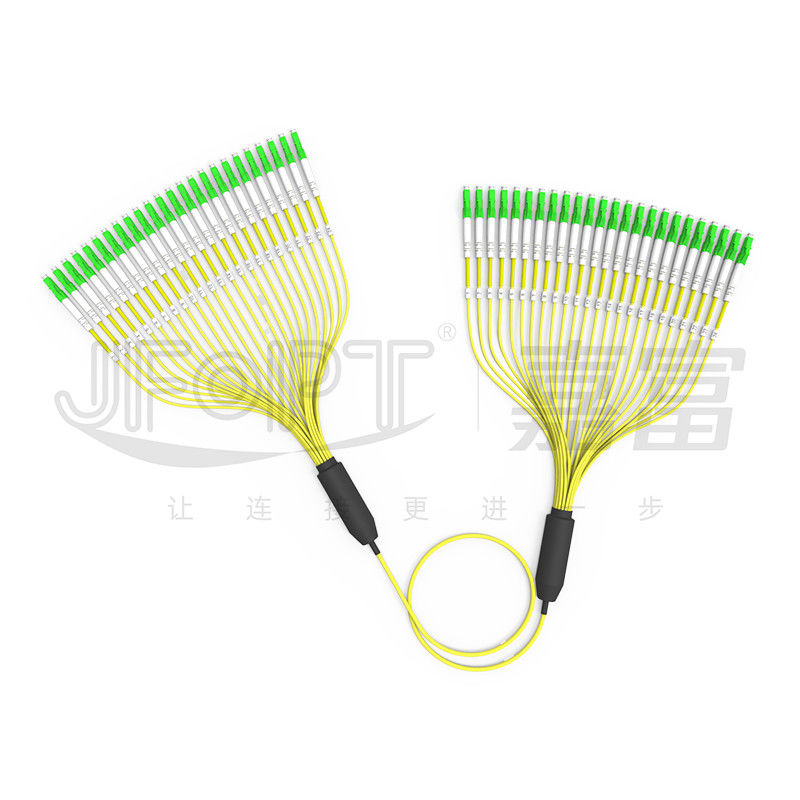

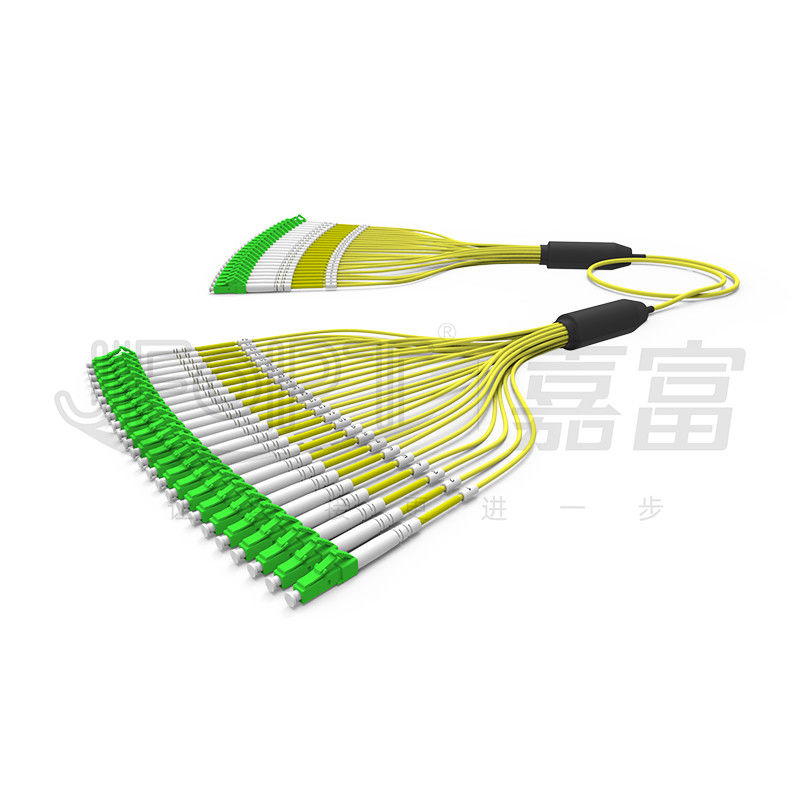

Kabel Patch Pra-Pemutusan 3.0mm Kabel Utama 24 Inti G657A1 Selubung Luar Kuning Cabang LC / APC
Kabel utama kabel patch pra-terminasi LC/APC-LC/APC 3.0mm menggunakan kabel mini 3.0mm tunggal, yang diproduksi dan dilengkapi dengan konektor di pabrik JFOPT.Biasanya, kabel mini 24 inti terdiri dari dua set serat penyangga ketat 12 warna, benang aramid, dan satu selubung pelindung.Satu set serat dibedakan dari set lainnya dengan titik.Kabel patch bundel mode tunggal yang diproduksi oleh JFOPT secara default menggunakan serat G657A1 yang tidak sensitif terhadap tikungan untuk memastikan stabilitas dalam penerapan ruang kecil.Cabang-cabangnya diproduksi menggunakan teknologi berisi gel, yang secara signifikan meningkatkan umur dan kekuatan tariknya.Pelanggan dapat memilih jumlah inti cabang yang berbeda, panjang, bahan kabel utama, warna, dan menyesuaikan ujung yang telah diakhiri sebelumnya dari berbagai model seperti FC/SC/ST/E2000 untuk memenuhi kebutuhan interkoneksi antara perangkat yang berbeda.
* Fitur
|
① Diameter luar 3,0 mm, menghemat ruang pemasangan |
②Menggunakan serat G657A1 untuk meningkatkan stabilitas transmisi |
|
|
|
|
③ Konektor LC tersedia dengan cabang single-core atau dual-core |
④Cabang diproduksi menggunakan teknologi berisi gel untuk sambungan yang lebih aman |
|
|
|
|
⑤ Urutan saluran cabang yang dapat disesuaikan |
⑥Opsional 2.0mm/3.0mm tabung longgar/tabung longgar lapis baja |
|
|
|
*Aplikasi
1.Jaringan akses serat
2. Transmisi data serat
3. Sistem komunikasi serat, jaringan TV kabel, jaringan telekomunikasi
4. Jaringan area lokal (LAN), jaringan area luas (WAN), FTTx
*Parameter Konektor
|
Karakteristik Konektor |
Tipe Konektor |
LC/SC/FC/ST |
|||
|
Jenis Ferrule |
Mode tunggal: UPC/APC;Multi-mode: UPC |
||||
|
Bahan Ferrule |
Keramik zirkonia grade A |
||||
|
Warna Konektor |
Biru/Hijau/Krem/Aqua/Ungu |
||||
|
Kerugian penyisipan |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
Mengembalikan kerugian |
Mode tunggal: UPC ≥ 50dB;APC ≥ 60dB;Multi-mode: ≥ 25dB |
||||
|
Pengulangan |
≤0.2dB |
||||
|
Dapat dipertukarkan |
≤0.2dB |
||||
* Parameter Geometri 3D (opsional)
|
Item |
UPC |
APC |
||||
|
SC / FC / ST |
LC |
SC / FC |
LC |
|||
|
SM |
MM |
SM |
MM |
SM |
SM |
|
|
Radius kelengkungan (mm) |
10-25 |
7-25 |
5-12 |
|||
|
Offset puncak (μm) |
≤50 |
≤30 |
||||
|
Serat Tertekan (nm) |
±100 |
|||||
|
Penyimpangan sudut (°) |
0 |
8±0,3 |
||||
|
Penyimpangan sudut ikatan (°) |
0 |
±0,5 |
||||
|
Diameter serat (μm) |
123-135 |
|||||
*Parameter Kabel Optik
|
Proyek |
Parameter |
|||
|
Jenis Serat |
Opsional G652D / G657A1 / OM1 / OM2 / OM3 / OM4 / OM5 |
|||
|
Jumlah Serat |
Opsional 8/12/16/24 |
|||
|
Anggota Kekuatan |
benang aramid |
|||
|
Bahan Jaket Luar |
LSZH / PVC / TPU opsional |
|||
|
Diameter Jaket Luar |
3.0mm |
|||
|
Warna Jaket Luar |
Disesuaikan |
|||
|
Kekuatan Tarik (Jangka Panjang) |
80N |
|||
|
Kekuatan Tarik (Jangka Pendek) |
150N |
|||
|
Crush Resistance (Jangka Panjang) |
100N/cm |
|||
|
Crush Resistance (Jangka Pendek) |
500N/cm |
|||
|
Radius Tekuk Minimum (Dinamis) |
20D |
|||
|
Radius Tekuk Minimum (Statis) |
10D |
|||
|
Suhu Operasional |
-20~60℃ |
|||
|
Suhu Penyimpanan |
-20~60℃ |
|||
|
Peringkat Api |
OFN / OFNR / OFNP opsional |
|||
* Opsi Percabangan
|
Struktur Kabel Utama |
|
|
|
|
|
Fanout dengan panjang yang sama |
Fanout dengan panjang yang tidak sama |
|
|
|
|
Percabangan fber dengan tabung loos 0.9mm |
|
|
|
|
|
Percabangan serat dengan tabung loos 2.0/3.0mm |
|
|
|
|
* Kemasan Produk
|
|
|
|
Kemasan tas tebal |
Kemasan kotak karton tebal |
* Kekuatan Pabrik
|
Spesialisasi: JFOPT telah mengumpulkan pengalaman bertahun-tahun dalam proses produksi pelompat inti besar, memastikan kehilangan yang sangat rendah dan masa pakai yang lama di lingkungan yang kompleks. |
|
||||
|
Kemampuan Manufaktur: JFOPT memiliki 5 lini produksi dan peralatan, dilengkapi dengan mesin pemotong kabel multi-inti berdiameter besar profesional, memastikan penggulungan berbagai kabel inti besar yang cepat, efisien, dan rapi untuk pengiriman cepat. |
|
||||
|
Kontrol kualitas: JFOPT menerapkan langkah-langkah kontrol kualitas yang ketat dan menangani setiap ketidaknormalan yang biasa ditemukan pada kabel berinti besar melalui optimalisasi kualitas bahan baku.Proses produksi konektor mengalami pengujian dan inspeksi 100%. |
|
||||
|
Pengembangan Standar: JFOPT dapat menyesuaikan warna, diameter luar, jenis dan jumlah serat, dan struktur jaket kabel jumper sesuai dengan kebutuhan pelanggan.Contoh penyegelan dan gambar teknik digunakan untuk memastikan spesifikasi dan konsistensi teknis produk di seluruh pesanan batch yang berbeda. |
|
||||
|
Inovasi teknologi: JFOPT menekankan inovasi teknologi dan memiliki tim R&D profesional yang didedikasikan untuk mengembangkan pelompat serat canggih dan berkinerja tinggi. |
|
||||
|
Layanan dan Dukungan Teknis: JFOPT menyediakan layanan pra-penjualan dan purna jual yang komprehensif, termasuk konsultasi teknis, rekomendasi produk, dan pemeliharaan purna jual, untuk memenuhi kebutuhan pelanggan dan memastikan kepuasan pelanggan. |
|
||||
* Sering Tanya Jawab
1. Apa yang harus dipertimbangkan saat menyesuaikan kabel patch serat optik standar?
Panjang total kabel patch / Panjang cabang / Diameter kabel cabang / Bahan kabel serat / Jenis serat dan jumlah inti / Warna / Pelabelan dan persyaratan penyesuaian lainnya.
2. Bagaimana kami memastikan stabilitas kabel patch serat optik standar kami?
Kabel patch serat optik JFOPT menjalani desain proses untuk memastikan bahwa 100% konektor lulus uji insertion loss dan pemeriksaan permukaan akhir, menjamin parameter yang stabil.
3. Apa lead time pengiriman kami?
Untuk produk standar, waktu tunggu pengiriman kami dikontrol dalam 5 hari kerja, memastikan pengiriman cepat.
