Tempat asal:
Cina
Nama merek:
JFOPT
Sertifikasi:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Nomor model:
Lapis Baja MPO-MPO 12C SM G657A1/G657A2 SL/LL
Hubungi kami

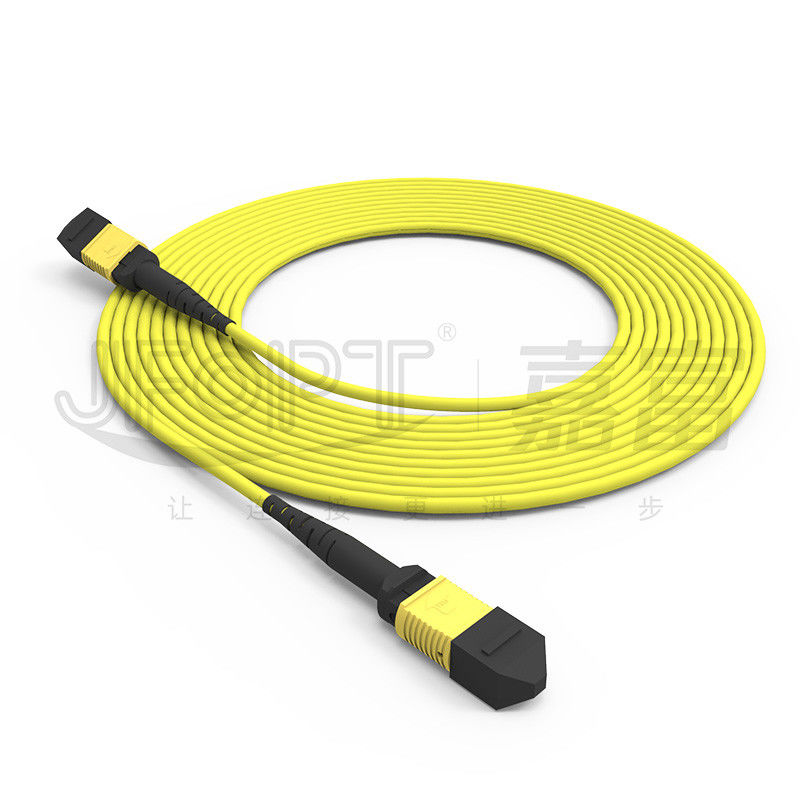

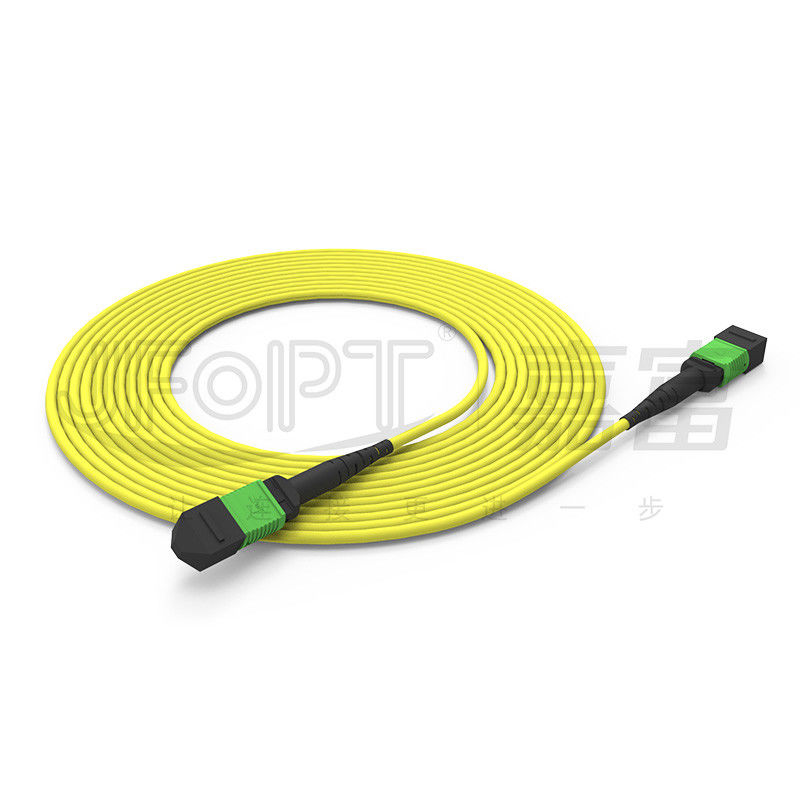

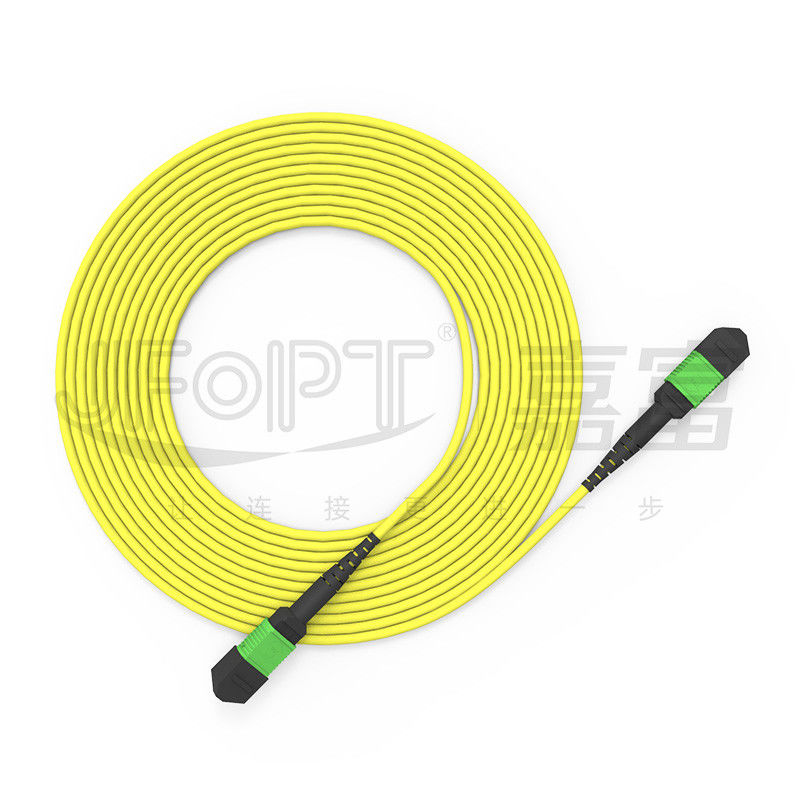

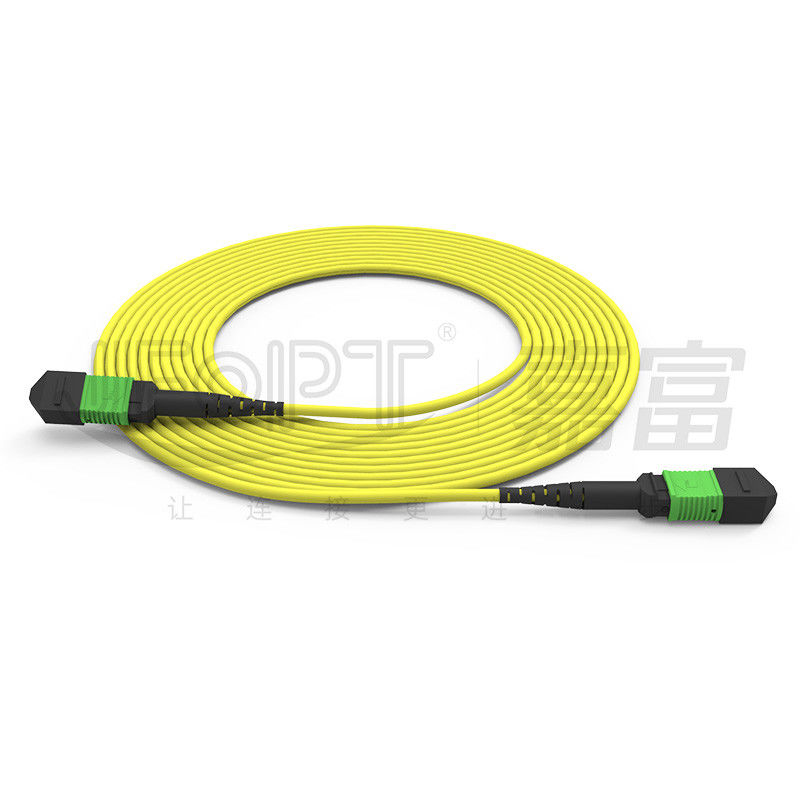

Armored Trunk Jumper MPO-MPO 12-Core Single Mode G657A1/G657A2 Standard Loss/Low Loss
JFOPT armored single-mode 12-core MPO trunk jumper, dengan serat optik yang ditutupi oleh lapisan spiral armor stainless steel, memberikan kabel dengan ketahanan yang kuat terhadap lentur, tekanan lateral,dampak, peregangan, dan gigitan tikus, memastikan transmisi data yang lebih stabil dan dapat diandalkan.menjamin kualitas transmisi. Konektor MPO tersedia dengan kehilangan standar (SL≤0.75dB) dan kehilangan rendah (LL≤0.35dB) ferrule MT, melayani kebutuhan pelanggan yang berbeda.termasuk tidak lapis baja, satu lapis baja, lapis baja ganda, dan jaket ganda, untuk kustomisasi untuk memenuhi aplikasi lingkungan yang beragam.
* Fitur
|
①YOFC G657A1/G657A2 Serat optik tidak sensitif lentur |
②Opsional standar kehilangan/kerugian rendah MT ferrule |
||||
|
|
|
||||
|
③Berbagai struktur kabel yang tersedia, termasuk tidak lapis baja, lapis baja tunggal, lapis baja ganda, jaket ganda, dan banyak lagi |
④Memiliki kinerja mekanik yang sangat baik dan kemampuan tahan tikus |
||||
|
|
|
||||
|
⑤Disesuaikan dalam panjang yang berbeda sesuai dengan kebutuhan |
- |
||||
|
|
- |
||||
* Aplikasi
1.kabel ruang pusat data.
2.40G/100G sistem komunikasi optik, modul optik QSFP.
3Sistem komunikasi serat optik, jaringan TV kabel, jaringan telekomunikasi.
4Jaringan area lokal (LAN), jaringan area luas (WAN), FTTx.
* MPO Konektor Parameter
|
Jenis konektor |
Kerugian Penempatan |
Kembali Kerugian |
|||
|
Tipikal |
Maksimal |
||||
|
Konektor MPO |
Standar SM |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM Kerugian rendah |
0.1dB |
0.35dB |
|||
|
Standar MM |
0.2dB |
0.6dB |
PC≥25dB |
||
|
MM Kerugian rendah |
0.1dB |
0.35dB |
|||
|
Pria/Wanita |
Pria: dengan Pin, Wanita: tanpa Pin |
||||
* Parameter Geometri 3D
|
Posisi |
Maksimal |
Min |
||
|
Radius kelengkungan (mm) |
X |
2000 |
- 10.000. |
|
|
Y |
- |
5 |
||
|
Sudut (°) |
X |
0.15 |
- 0.15 |
|
|
Y ((APC) |
8.2 |
7.8 |
||
|
Y ((PC) |
0.2 |
- 0.2 |
||
|
Radius kelengkungan inti optik (mm) |
- |
1 |
||
|
Tinggi serat (nm) |
3500 |
1000 |
||
|
Perbedaan tinggi serat yang berdekatan (nm) |
500 |
N/A |
||
|
Coplanar negatif maksimum (nm) |
300 |
N/A |
||
* Parameter Kabel Seragam Satu Lapisan
|
Artikel |
Parameter |
|||
|
Jenis Serat |
Opsional G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Jumlah Serat |
2 ~ 12 |
24 |
||
|
Bahan Perisai |
Baja tahan karat |
|||
|
Diameter Luar Perisai |
2.1 ~ 2.2mm |
3.6 ~ 3.7mm |
||
|
Ketebalan Perisai |
0.25 ~ 0.28mm |
0.25 ~ 0.28mm |
||
|
Diameter lapisan luar |
3.0±0.1mm |
4.5±0,1mm |
||
|
Bahan lapisan luar |
Opsional LSZH/TPU |
|||
|
Warna lapisan luar |
Kuning/Jingga/Hijau Limau/Heather Violet/Kustom |
|||
|
Kekuatan tarik (Lang-term) |
500N |
200N |
||
|
Kekuatan tarik (Jangka pendek) |
800N |
600N |
||
|
Resistensi Crush (Jangka Panjang) |
800N/cm |
200N/cm |
||
|
Ketahanan Crush (Jangka pendek) |
1200N/cm |
600N/cm |
||
|
Radius Tekuk Minimal (Dinamik) |
20D |
|||
|
Radius lentur minimal (statis) |
10D |
|||
|
Suhu operasi |
-20~60°C |
|||
|
Suhu penyimpanan |
-20~60°C |
|||
|
Peringkat Api |
Opsional OFN/OFNR/OFNP |
|||
* Dual Armored Dual Sheath Kabel Parameter
|
Artikel |
Parameter |
|||
|
Jenis Serat |
Opsional G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Jumlah Serat |
2 ~ 12 |
24 |
||
|
Diameter luar selubung bagian dalam |
10,4 ± 0,1 mm |
3.0±0.2mm |
||
|
Bahan Lapisan Dalam |
LSZH |
|||
|
Bahan Perisai |
Baja tahan karat |
|||
|
Diameter Luar Perisai |
2.0±0.1mm |
4.0±0.2mm |
||
|
Ketebalan Perisai |
0.25 ~ 0.28mm |
0.4 ~ 0.43mm |
||
|
Lapisan pemikat |
Baja tahan karat |
|||
|
Diameter lapisan luar |
3.0±0.1mm |
6.0±0.3mm |
||
|
Bahan lapisan luar |
Opsional LSZH/TPU |
|||
|
Warna lapisan luar |
Kuning/Jingga/Hijau Limau/Heather Violet/Kustom |
|||
|
Kekuatan tarik (Lang-term) |
150N |
600N |
||
|
Kekuatan tarik (Jangka pendek) |
300N |
1000N |
||
|
Kekuatan Kompresi |
3000N/10cm |
|||
|
Radius Tekuk Minimal (Dinamik) |
60D |
|||
|
Radius lentur minimal (statis) |
30D |
|||
|
Suhu operasi |
-40~80°C |
|||
|
Suhu penyimpanan |
-40~80°C |
|||
|
Peringkat Api |
Opsional OFN/OFNR/OFNP |
|||
*Pilihan warna konektor
|
Konektor MPO |
||||
|
SM |
Hijau |
Kuning |
||
|
Nomor warna referensi PANTONE 2270C |
Nomor warna referensi PANTONE 100C |
|||
|
|
|
|||
|
MM |
Beige |
Aqua |
||
|
Nomor warna referensi PANTONE 7534C |
Nomor warna referensi PANTONE 2226C |
|||
|
|
|
|||
|
Violet |
- |
|||
|
Nomor warna referensi PANTONE 7641C |
||||
|
|
||||
* Opsi Boot
|
Sepatu MPO |
||||
|
Jenis |
Spesifikasi |
Kabel yang berlaku |
Gambar |
Gambar |
|
Sepatu bulat |
3.0 panjang boot 33mm |
3.0/3.2 |
|
|
|
3.0 panjang boot 17mm |
3.0/3.2 |
|
|
|
|
4.0 panjang boot 33mm |
3.8/4.0 |
|
|
|
|
Sepatu persegi |
2.0 panjang boot 25mm |
3.0/3.2 |
|
|
|
3.0 panjang boot 25mm |
3.0/3.2 |
|
|
|
|
4.0 panjang boot 17mm |
3.8/4.0 |
|
|
|
|
Ribbon Kabel boot |
2.5*5.0 panjang boot 22mm |
2.5 kali 5.0 |
|
|
|
Sepatu serat pita telanjang |
Panjang boot dari serat pita telanjang 19 mm |
Serat pita telanjang |
|
|
|
Tarik tab |
Universal untuk semua sepatu bot |
Universal |
|
|
* Pilihan Polaritas
|
12F Patch Cord |
||||
|
|
* Kemasan produk
|
|
|
|
Kantong anti-statis tebal |
Kotak tebal |
* Kekuatan Pabrik
|
Keahlian: Dengan lebih dari 10 tahun fokus pada jumper MPO, JFOPT memiliki keahlian profesional dan set lengkap peralatan kelas atas (SUMIX/JRG/OPTOTEST),yang memungkinkan produksi jumper MPO berkualitas tinggi dan berkinerja tinggi. |
|
||||
|
Kapasitas Produksi: JFOPT memiliki 5 jalur produksi MPO dan peralatan untuk memproduksi sejumlah besar jumper MPO dengan cepat dan efisien untuk memenuhi permintaan pelanggan. |
|
||||
|
Kontrol kualitas: JFOPT menerapkan langkah-langkah kontrol kualitas yang ketat di setiap tahap, dari bahan baku hingga proses produksi, dengan inspeksi dan pemantauan kualitas profesional.Kami melakukan 100% pengujian interferometer 3D / pengujian kerugian kembali / pemeriksaan akhir untuk memastikan kualitas produk. |
|
||||
|
Standarisasi: JFOPT dapat menyesuaikan dan mematuhi standar produksi untuk jumper MPO sesuai dengan persyaratan pelanggan, memastikan konsistensi dan stabilitas kinerja produk. |
|
||||
|
Inovasi Teknologi: JFOPT menekankan inovasi teknologi dan memiliki tim R&D profesional yang didedikasikan untuk mengembangkan jumper MPO yang lebih maju dan berkinerja lebih tinggi. |
|
||||
|
Layanan dan Dukungan Teknis: JFOPT menyediakan layanan pra-penjualan dan purna jual yang komprehensif, termasuk konsultasi teknis, rekomendasi produk, dan pemeliharaan purna jual,untuk memenuhi kebutuhan pelanggan dan memastikan kepuasan pelanggan. |
|
||||
* Pertanyaan dan Jawaban yang SeringAku tidak tahu.
1Masalah apa yang harus dipertimbangkan ketika menyesuaikan jumper MPO?
Panjang jumper / Bahan kabel / Jenis serat dan jumlah inti / Konektor laki-laki atau perempuan / Standar kehilangan sisipan / Persyaratan warna / Label dan permintaan kustomisasi.
2Bagaimana kita memastikan parameter stabil untuk MPO jumpers kita?
Jumper MPO dari JFOPT menjalani 100% pengujian interferometer 3D dan 100% pengujian kehilangan sisipan, memastikan parameter stabil.
3- Berapa waktu pengiriman kita?
Kami memiliki kapasitas produksi bulanan lebih dari 30.000 konektor MPO, memastikan pengiriman cepat.
4.Apa produk lain yang terkait dengan MPO yang kami tawarkan?
Selain jumper MPO, kami juga memproduksi loopback MPO, attenuator MPO, adaptor MPO laki-laki-perempuan, jumper MT, dan produk terkait MPO lainnya.
