Tempat asal:
Cina
Nama merek:
JFOPT
Sertifikasi:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Nomor model:
MPO-MPO 12C SM G657A1/G657A2 3.0 LSZH A/B Perubahan Polaritas
Hubungi kami

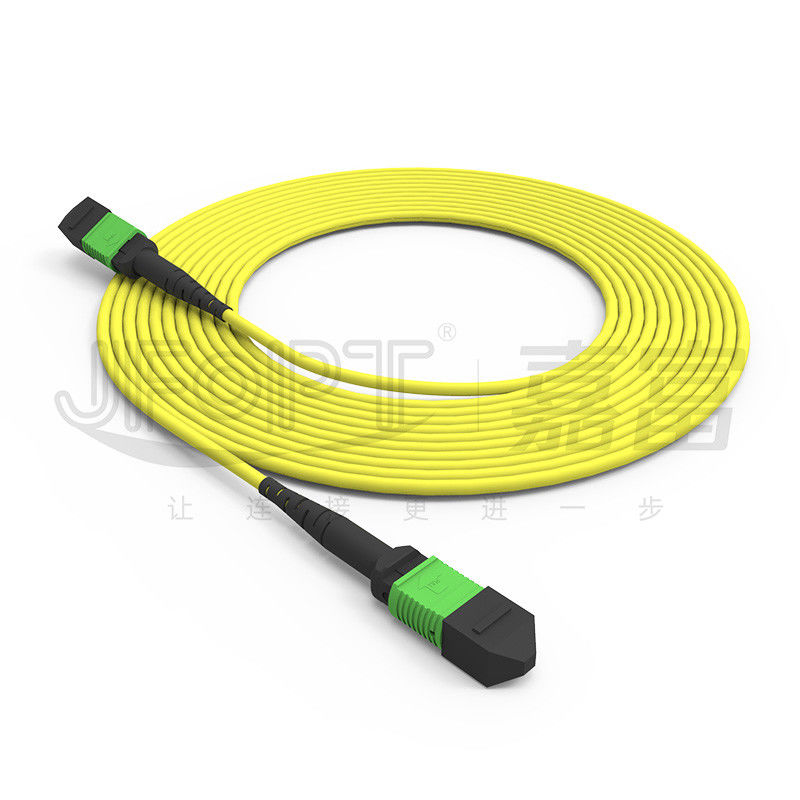

MPO-MPO 12-Core Single-Mode G657A1/G657A2 3.0 LSZH A/B Polarity Reversal Trunk Patch Cord
Dalam sistem kabel yang kompleks dalam pusat data, sering ada masalah polaritas jumper MPO yang salah, yang dapat mengakibatkan koneksi gagal,menyebabkan keterlambatan dalam pembangunan di lokasi dan melebihi anggaran perkiraanJFOPT telah memperkenalkan 12-core MPO jumper dengan polaritas pembalikan untuk sepenuhnya mengatasi tantangan ini.Ini MPO jumper dengan polaritas pembalikan memungkinkan untuk beralih mulus antara A dan B polaritas, memberikan fleksibilitas yang lebih besar dalam kabel serat optik dan mengurangi kompleksitas kabel.dan Anda dapat dengan mudah beralih antara polaritas A dan B dengan mendorong perumahan ke belakang, menggunakan tombol K bergerak untuk ekstraksi atau penyamaran, membuat polaritas pembalikan proses yang sederhana dan bebas masalah.Anda dapat menghilangkan frustrasi yang disebabkan oleh polaritas yang salah dan dengan mudah menyelesaikan masalah ini.
* Fitur
|
①A / B polaritas pembalikan |
②Tidak Dibutuhkan Alat untuk Membalik |
||||
|
|
|
||||
|
③Tidak Perlu Menghilangkan Perumahan Selama Pembalikan |
④Kabel Fleksibel, Mengurangi Kompleksitas Konstruksi di Situs |
||||
|
|
|
||||
|
⑤Opsi mode tunggal: G657A1/G657A2; Opsi multi-mode: OM3/OM4/OM5 |
- |
||||
|
|
- |
||||
* Aplikasi
1.kabel ruang pusat data.
2.40G/100G sistem komunikasi optik, modul optik QSFP.
3Sistem komunikasi serat optik, jaringan TV kabel, jaringan telekomunikasi.
4Jaringan area lokal (LAN), jaringan area luas (WAN), FTTx.
* MPO Konektor Parameter
|
Jenis konektor |
Kerugian Penempatan |
Kembali Kerugian |
|||
|
Tipikal |
Maksimal |
||||
|
Konektor MPO |
Standar SM |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM Kerugian rendah |
0.1dB |
0.35dB |
|||
|
Standar MM |
0.2dB |
0.6dB |
PC≥25dB |
||
|
MM Kerugian rendah |
0.1dB |
0.35dB |
|||
|
Pria/Wanita |
Pria: dengan Pin, Wanita: tanpa Pin |
||||
* Parameter Geometri 3D
|
Posisi |
Maksimal |
Min |
||
|
Radius kelengkungan (mm) |
X |
2000 |
- 10.000. |
|
|
Y |
- |
5 |
||
|
Sudut (°) |
X |
0.15 |
- 0.15 |
|
|
Y ((APC) |
8.2 |
7.8 |
||
|
Y ((PC) |
0.2 |
- 0.2 |
||
|
Radius kelengkungan inti optik (mm) |
- |
1 |
||
|
Tinggi serat (nm) |
3500 |
1000 |
||
|
Perbedaan tinggi serat yang berdekatan (nm) |
500 |
N/A |
||
|
Coplanar negatif maksimum (nm) |
300 |
N/A |
||
* Parameter kabel optik
|
Artikel |
Parameter |
|||
|
Jenis Serat |
Opsional G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Jumlah Serat |
Opsional 8/12/16/24 |
|||
|
Anggota kekuatan |
Benang aramida |
|||
|
Bahan jaket luar |
Opsional LSZH/PVC/TPU |
|||
|
Diameter jaket luar |
3.0mm |
|||
|
Warna jaket luar |
Kuning / Oranyeu / Hijau / Heather Violet / kustomisasi |
|||
|
Kekuatan tarik (Lang-term) |
80N |
|||
|
Kekuatan tarik (Jangka pendek) |
150N |
|||
|
Kekuatan Penekanan (Jangka Panjang) |
100N/cm |
|||
|
Kekuatan menghancurkan (Jangka pendek) |
500N/cm |
|||
|
Radius Tekuk Minimal (Dinamik) |
20D |
|||
|
Radius lentur minimal (statis) |
10D |
|||
|
Suhu operasi |
-20~60°C |
|||
|
Suhu penyimpanan |
-20~60°C |
|||
|
Peringkat Api |
Opsional OFN/OFNR/OFNP |
|||
|
Artikel |
Parameter |
|||
|
Jenis Serat |
Opsional G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Jumlah Serat |
2 ~ 12 |
|||
|
Anggota kekuatan |
Benang aramida |
|||
|
Bahan jaket luar |
Opsional LSZH/PVC/TPU |
|||
|
Diameter jaket luar |
2.5x5.0mm |
|||
|
Warna jaket luar |
Kuning / Oranyeu / Hijau / Heather Violet / kustomisasi |
|||
|
Kekuatan tarik (Lang-term) |
100N |
|||
|
Kekuatan tarik (Jangka pendek) |
200N |
|||
|
Kekuatan Penekanan (Jangka Panjang) |
200N/cm |
|||
|
Kekuatan menghancurkan (Jangka pendek) |
500N/cm |
|||
|
Radius Tekuk Minimal (Dinamik) |
50 mm |
|||
|
Radius lentur minimal (statis) |
30 mm |
|||
|
Suhu operasi |
-20~60°C |
|||
|
Suhu penyimpanan |
-20~60°C |
|||
|
Peringkat Api |
Opsional OFN/OFNR/OFNP |
|||
*Pilihan warna perlengkapan konektor
|
Konektor MPO |
||||
|
SM |
Hijau |
Kuning |
||
|
Nomor warna referensi PANTONE 2270C |
Nomor warna referensi PANTONE 100C |
|||
|
|
|
|||
|
MM |
Beige |
Aqua |
||
|
Nomor warna referensi PANTONE 7534C |
Nomor warna referensi PANTONE 2226C |
|||
|
|
|
|||
|
Violet |
- |
|||
|
Nomor warna referensi PANTONE 7641C |
||||
|
|
||||
* Opsi Boot
|
Sepatu MPO |
||||
|
Jenis |
Spesifikasi |
Kabel yang berlaku |
Gambar |
Gambar |
|
Sepatu bulat |
3.0 panjang boot 33mm |
3.0/3.2 |
|
|
|
3.0 panjang boot 17mm |
3.0/3.2 |
|
|
|
|
4.0 panjang boot 33mm |
3.8/4.0 |
|
|
|
|
Sepatu persegi |
3.0 panjang boot 25mm |
3.0/3.2 |
|
|
|
4.0 panjang boot 17mm |
3.8/4.0 |
|
|
|
|
Ribbon Kabel boot |
2.5*5.0 panjang boot 22mm |
2.5 kali 5.0 |
|
|
|
Sepatu serat pita telanjang |
Panjang boot dari serat pita telanjang 19 mm |
Serat pita telanjang |
|
|
* Operasi polaritas yang dapat ditukar
* Pilihan Polaritas
|
12F Patch Cord |
||||
|
|
* Kemasan produk
|
|
|
|
Kantong anti-statis tebal |
Kotak tebal |
* Kekuatan Pabrik
|
Spesialisasi: JFOPT telah berfokus pada produksi jumper MPO selama lebih dari 10 tahun. Dengan teknologi profesional dan set lengkap peralatan merek kelas satu (SUMIX / JRG / OPTOTEST), dapat menghasilkan kualitas tinggi,Jumper MPO berkinerja tinggi. |
|
||||
|
Kapasitas produksi: JFOPT memiliki lima jalur produksi MPO, yang memungkinkan produksi cepat dan efisien sejumlah besar kabel batang MPO untuk memenuhi permintaan pelanggan. |
|
||||
|
Kontrol kualitas: JFOPT menerapkan langkah-langkah kontrol kualitas yang ketat di setiap tahap, mulai dari pengadaan bahan baku hingga proses produksi, dengan inspeksi dan pemantauan kualitas profesional.Kami melakukan 100% pengujian interferometer 3D / IL & RL pengujian / pemeriksaan akhir untuk memastikan kualitas produk. |
|
||||
|
Menetapkan standar: JFOPT dapat merumuskan dan menerapkan standar produksi jumper MPO secara ketat sesuai dengan kebutuhan pengguna untuk memastikan konsistensi produk dan stabilitas kinerja. |
|
||||
|
Inovasi teknologi: JFOPT berfokus pada inovasi teknologi dan memiliki tim R&D profesional untuk terus mengembangkan jumper MPO dengan fungsi yang lebih maju dan kinerja yang lebih tinggi. |
|
||||
|
Layanan dan Dukungan Teknis: JFOPT menyediakan layanan pra-penjualan dan purna jual yang komprehensif, termasuk konsultasi teknis, rekomendasi produk, pemeliharaan purna jual, dll.untuk memenuhi kebutuhan pelanggan dan memastikan kepuasan pelanggan. |
|
||||
* Pertanyaan dan Jawaban yang SeringAku tidak tahu.
1Masalah apa yang harus dipertimbangkan ketika menyesuaikan jumper MPO?
Panjang jumper / Bahan kabel / Jenis serat dan jumlah serat / Konektor laki-laki atau perempuan / Standar kehilangan sisipan / Persyaratan warna / Label dan permintaan kustomisasi.
2Bagaimana kita memastikan parameter stabil untuk MPO jumpers kita?
Jumper MPO JFOPT menjalani 100% pengujian interferometer 3D dan 100% pengujian IL&RL, memastikan parameter stabil.
3- Berapa waktu pengiriman kita?
Kami memiliki kapasitas produksi bulanan lebih dari 30.000 konektor MPO, memastikan pengiriman cepat.
4.Apa produk lain yang terkait dengan MPO yang kami tawarkan?
Selain jumper MPO, kami juga memproduksi loopback MPO, attenuator MPO, adaptor MPO laki-laki ke perempuan, jumper MT, dan produk terkait MPO lainnya.
