Tempat asal:
Cina
Nama merek:
JFOPT
Sertifikasi:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Nomor model:
MPO-MPO Pria 24C SM G657A1/G657A2
Hubungi kami

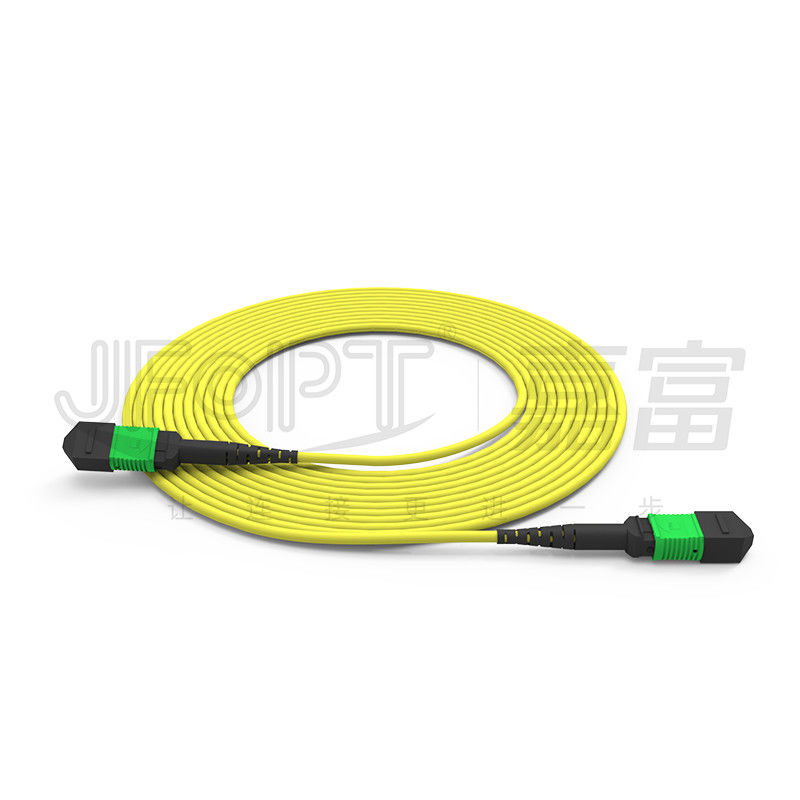

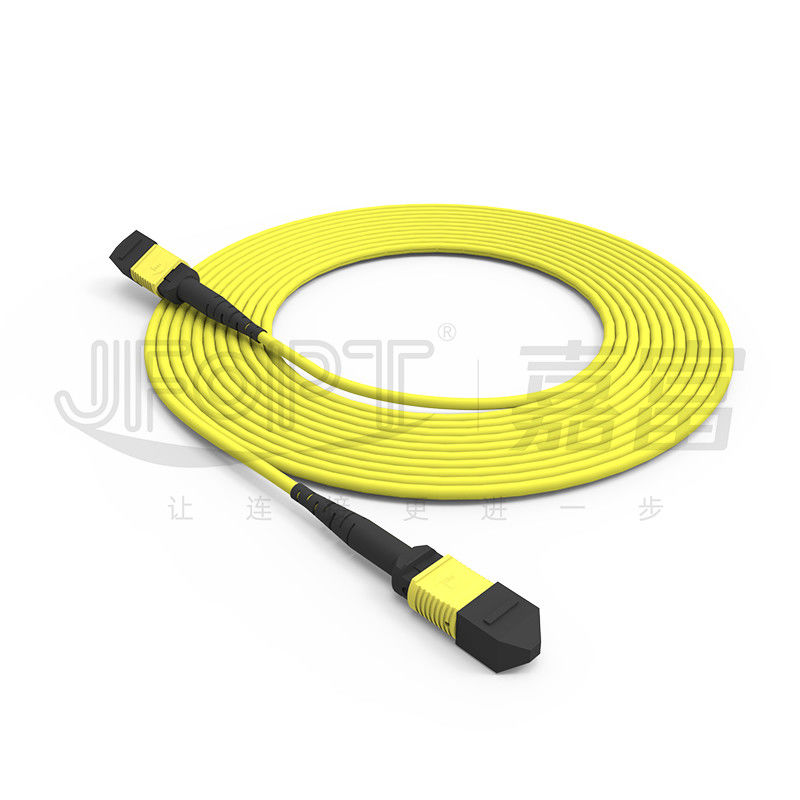

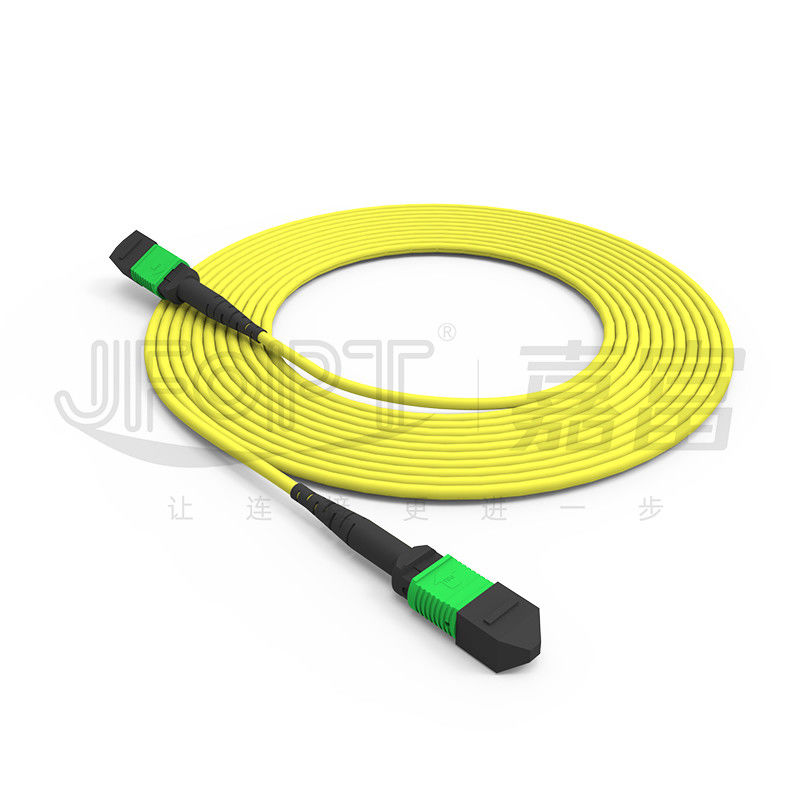

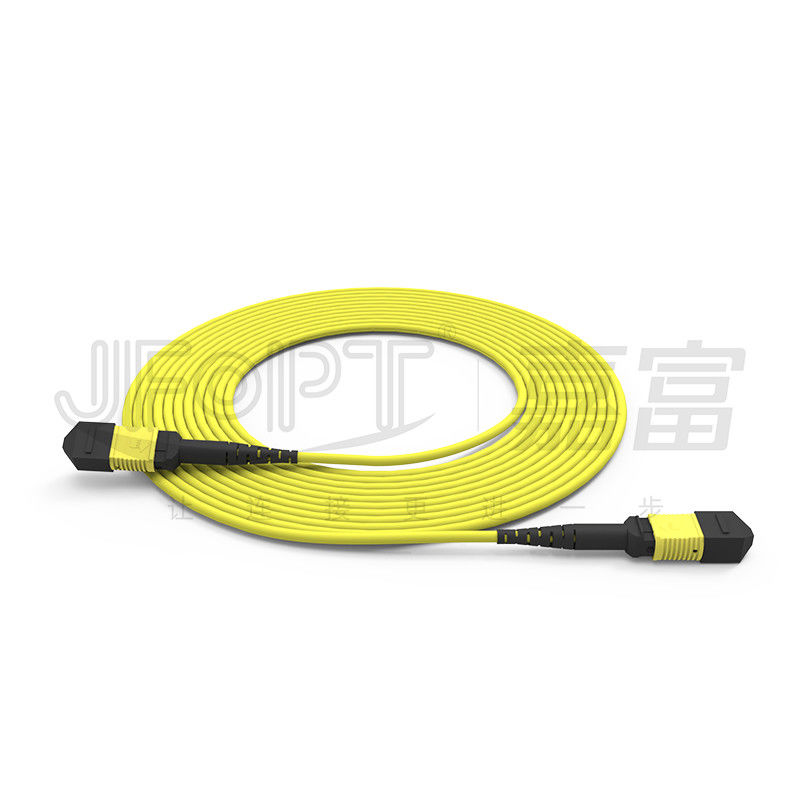

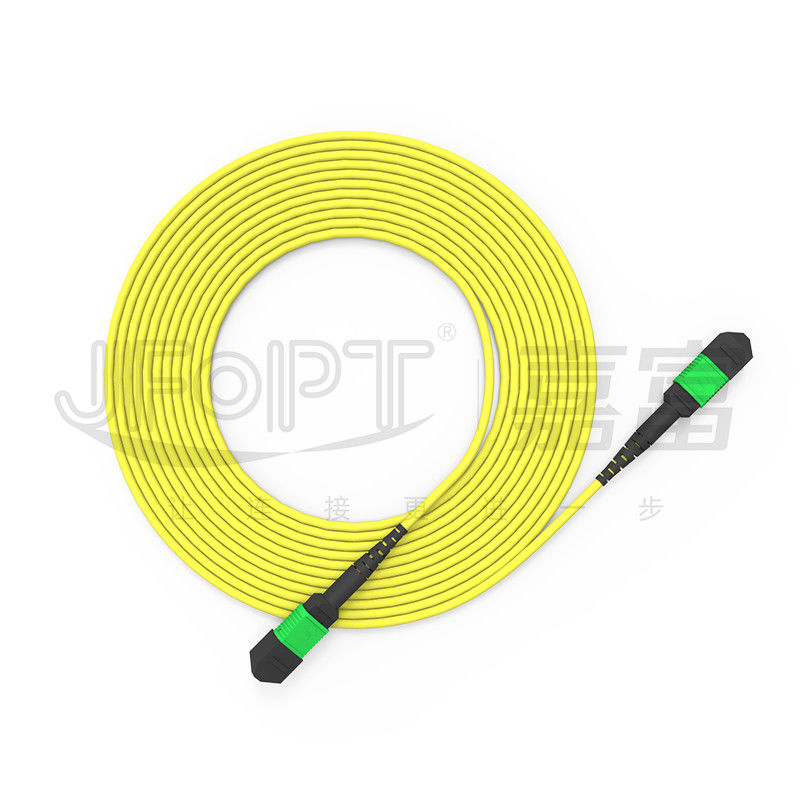

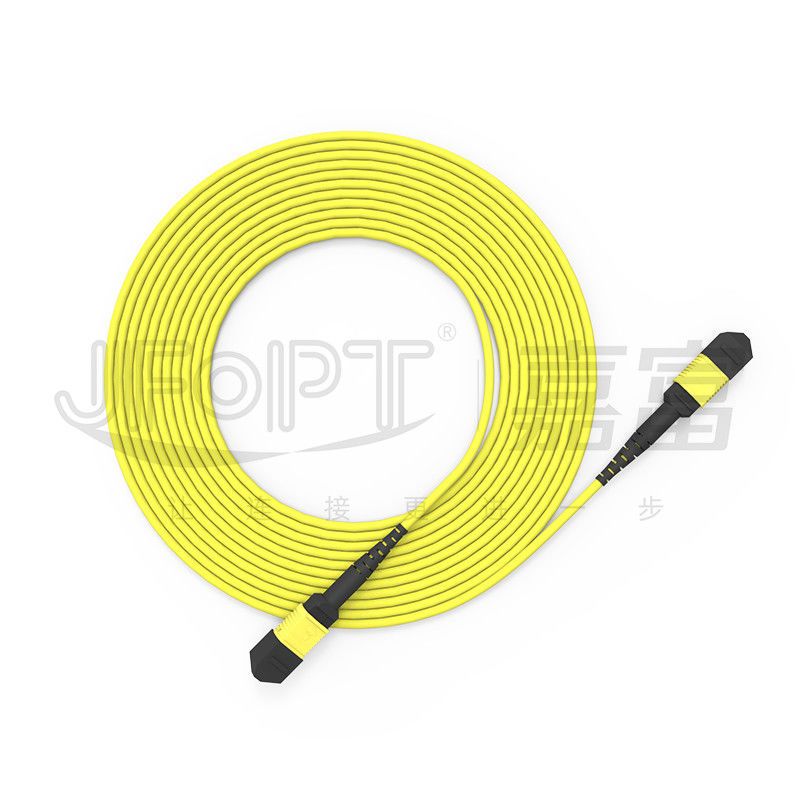

MPO-MPO Pria 24-inti Single-mode G657A1/G657A2 Backbone Jumper
JFOPT MPO-MPO backbone jumpers memiliki konektor presisi tinggi, kerugian rendah MT ferrules dan pin presisi tinggi.menghasilkan kerugian penempatan konektor minimal. Dalam lingkungan kabel dengan kepadatan tinggi, MPO backbone jumpers secara efektif menghemat ruang dan mengurangi waktu konstruksi di lokasi, menyederhanakan tantangan kabel yang kompleks.
Kami menawarkan struktur kabel non-breakout dan breakout yang dapat disesuaikan untuk memenuhi kebutuhan kabel pelanggan di tempat. jenis konektor, jumlah inti, konektor pria / wanita, polaritas, metode percabangan,jenis serat optik, panjang, dan banyak lagi dapat dipilih dan disesuaikan. Selain itu, kami menyediakan berbagai jenis struktur kabel, termasuk tidak lapis baja, lapis baja tunggal, lapis baja ganda, lapis baja ganda, dan banyak lagi,berdasarkan lingkungan penggunaan pelanggan, melayani berbagai kebutuhan lingkungan.
* Fitur
|
1Berbagai jenis struktur kabel yang tersedia, termasuk tidak bertulang, bertulang tunggal, bertulang ganda, bertulang ganda, dan banyak lagi |
2Pin presisi tinggi, memastikan keselarasan yang tepat dengan lubang pin |
|
|
|
|
3Ferrules MT dengan kerugian rendah, menghasilkan kerugian penempatan yang minimal |
Struktur jumper dapat disesuaikan berdasarkan kebutuhan pelanggan kabel |
|
|
|
|
5Berbagai jumlah inti dari 8/12/16/24/32 inti tersedia untuk pilihan |
- |
|
|
- |
* Aplikasi
1.kabel ruang pusat data.
2.40G/100G sistem komunikasi optik, modul optik QSFP.
3Sistem komunikasi serat optik, jaringan TV kabel, jaringan telekomunikasi.
4Jaringan area lokal (LAN), jaringan area luas (WAN), FTTx.
* MPO Konektor Parameter
|
Jenis konektor |
Kerugian Penempatan |
Kembali Kerugian |
|||
|
Tipikal |
Maksimal |
||||
|
Konektor MPO |
Standar SM |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM Kerugian rendah |
0.1dB |
0.35dB |
|||
|
Standar MM |
0.2dB |
0.6dB |
PC≥25dB |
||
|
MM Kerugian rendah |
0.1dB |
0.35dB |
|||
|
Pria/Wanita |
Pria: dengan Pin, Wanita: tanpa Pin |
||||
* Parameter Geometri 3D
|
Posisi |
Maksimal |
Min |
||
|
Radius kelengkungan (mm) |
X |
2000 |
- 10.000. |
|
|
Y |
- |
5 |
||
|
Sudut (°) |
X |
0.15 |
- 0.15 |
|
|
Y ((APC) |
8.2 |
7.8 |
||
|
Y ((PC) |
0.2 |
- 0.2 |
||
|
Radius kelengkungan inti optik (mm) |
- |
1 |
||
|
Tinggi serat (nm) |
3500 |
1000 |
||
|
Perbedaan tinggi serat yang berdekatan (nm) |
500 |
N/A |
||
|
Coplanar negatif maksimum (nm) |
300 |
N/A |
||
* Parameter kabel optik
|
Artikel |
Parameter |
|||
|
Jenis Serat |
Opsional G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Jumlah Serat |
Opsional 8/12/16/24 |
|||
|
Anggota kekuatan |
Benang aramida |
|||
|
Bahan jaket luar |
Opsional LSZH/PVC/TPU |
|||
|
Diameter jaket luar |
3.0mm |
|||
|
Warna jaket luar |
Kuning / Oranyeu / Hijau / Heather Violet / kustomisasi |
|||
|
Kekuatan tarik (Lang-term) |
80N |
|||
|
Kekuatan tarik (Jangka pendek) |
150N |
|||
|
Kekuatan Penekanan (Jangka Panjang) |
100N/cm |
|||
|
Kekuatan menghancurkan (Jangka pendek) |
500N/cm |
|||
|
Radius Tekuk Minimal (Dinamik) |
20D |
|||
|
Radius lentur minimal (statis) |
10D |
|||
|
Suhu operasi |
-20~60°C |
|||
|
Suhu penyimpanan |
-20~60°C |
|||
|
Peringkat Api |
Opsional OFN/OFNR/OFNP |
|||
|
Artikel |
Parameter |
|||
|
Jenis Serat |
Opsional G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Jumlah Serat |
2 ~ 12 |
|||
|
Anggota kekuatan |
Benang aramida |
|||
|
Bahan jaket luar |
Opsional LSZH/PVC/TPU |
|||
|
Diameter jaket luar |
2.5x5.0mm |
|||
|
Warna jaket luar |
Kuning / Oranyeu / Hijau / Heather Violet / kustomisasi |
|||
|
Kekuatan tarik (Lang-term) |
100N |
|||
|
Kekuatan tarik (Jangka pendek) |
200N |
|||
|
Kekuatan Penekanan (Jangka Panjang) |
200N/cm |
|||
|
Kekuatan menghancurkan (Jangka pendek) |
500N/cm |
|||
|
Radius Tekuk Minimal (Dinamik) |
50 mm |
|||
|
Radius lentur minimal (statis) |
30 mm |
|||
|
Suhu operasi |
-20~60°C |
|||
|
Suhu penyimpanan |
-20~60°C |
|||
|
Peringkat Api |
Opsional OFN/OFNR/OFNP |
|||
*Pilihan warna perlengkapan konektor
|
Konektor MPO |
||||
|
SM |
Hijau |
Kuning |
||
|
Nomor warna referensi PANTONE 2270C |
Nomor warna referensi PANTONE 100C |
|||
|
|
|
|||
|
MM |
Beige |
Aqua |
||
|
Nomor warna referensi PANTONE 7534C |
Nomor warna referensi PANTONE 2226C |
|||
|
|
|
|||
|
Violet |
- |
|||
|
Nomor warna referensi PANTONE 7641C |
||||
|
|
||||
* Opsi Boot
|
Sepatu MPO |
||||
|
Jenis |
Spesifikasi |
Kabel yang berlaku |
Gambar |
Gambar |
|
Sepatu bulat |
3.0 panjang boot 33mm |
3.0/3.2 |
|
|
|
3.0 panjang boot 17mm |
3.0/3.2 |
|
|
|
|
4.0 panjang boot 33mm |
3.8/4.0 |
|
|
|
|
Sepatu persegi |
2.0 panjang boot 25mm |
3.0/3.2 |
|
|
|
3.0 panjang boot 25mm |
3.0/3.2 |
|
|
|
|
4.0 panjang boot 17mm |
3.8/4.0 |
|
|
|
|
Ribbon Kabel boot |
2.5*5.0 panjang boot 22mm |
2.5 kali 5.0 |
|
|
|
Sepatu serat pita telanjang |
Panjang boot dari serat pita telanjang 19 mm |
Serat pita telanjang |
|
|
|
Tarik tab |
Universal untuk semua sepatu bot |
Universal |
|
|
* Pilihan Polaritas
|
12F Patch Cord |
||||
|
|
* Kemasan produk
|
|
|
|
Kantong anti-statis tebal |
Kotak tebal |
* Kekuatan Pabrik
|
Keahlian: Dengan lebih dari 10 tahun fokus pada jumper MPO, JFOPT memiliki keahlian profesional dan set lengkap peralatan kelas atas (SUMIX/JRG/OPTOTEST),yang memungkinkan produksi jumper MPO berkualitas tinggi dan berkinerja tinggi. |
|
||||
|
Kapasitas manufaktur: JFOPT memiliki 5 jalur produksi MPO dan peralatan untuk memproduksi sejumlah besar jumper MPO dengan cepat dan efisien untuk memenuhi permintaan pelanggan. |
|
||||
|
Kontrol kualitas: JFOPT menerapkan langkah-langkah kontrol kualitas yang ketat di setiap tahap, dari bahan baku hingga proses produksi, dengan inspeksi dan pemantauan kualitas profesional.Kami melakukan 100% pengujian interferometer 3D / pengujian kerugian kembali / pemeriksaan akhir untuk memastikan kualitas produk. |
|
||||
|
Standarisasi: JFOPT dapat menyesuaikan dan mematuhi standar produksi untuk jumper MPO sesuai dengan persyaratan pelanggan, memastikan konsistensi dan stabilitas kinerja produk. |
|
||||
|
Inovasi Teknologi: JFOPT menekankan inovasi teknologi dan memiliki tim R&D profesional yang didedikasikan untuk mengembangkan jumper MPO yang lebih maju dan berkinerja lebih tinggi. |
|
||||
|
Layanan dan Dukungan Teknis: JFOPT menyediakan layanan pra-penjualan dan purna jual yang komprehensif, termasuk konsultasi teknis, rekomendasi produk, dan pemeliharaan purna jual,untuk memenuhi kebutuhan pelanggan dan memastikan kepuasan pelanggan. |
|
||||
* Pertanyaan dan Jawaban yang SeringAku tidak tahu.
1Masalah apa yang harus dipertimbangkan ketika menyesuaikan jumper MPO?
Panjang jumper / Bahan kabel / Jenis serat dan jumlah serat / MPO Pria atau wanita / Standar kehilangan sisipan / Persyaratan warna / Label dan permintaan kustomisasi.
2Bagaimana kita memastikan parameter stabil untuk MPO jumpers kita?
Jumper MPO JFOPT menjalani 100% pengujian interferometer 3D dan 100% pengujian IL&RL, memastikan parameter stabil.
3- Berapa waktu pengiriman kita?
Kami memiliki kapasitas produksi bulanan lebih dari 30.000 konektor MPO, memastikan pengiriman cepat.
4.Apa produk lain yang terkait dengan MPO yang kami tawarkan?
Selain jumper MPO, kami juga memproduksi loopback MPO, attenuator MPO, adaptor MPO laki-laki ke perempuan, jumper MT, dan produk terkait MPO lainnya.
